Aflodning Bga

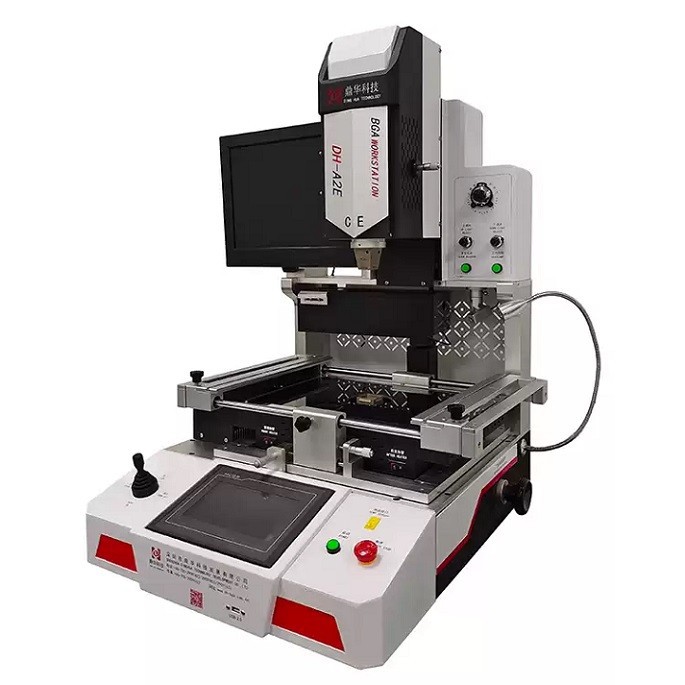

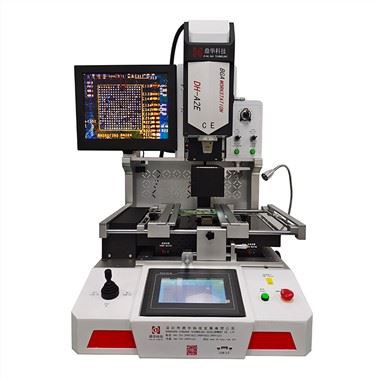

Dinghuas DH-A2E fuldautomatiske optiske justering BGA-omarbejdningsstation har optisk justering for præcis chipplacering, hvilket helt undgår fejljustering og offset.
Beskrivelse
Produktegenskaber

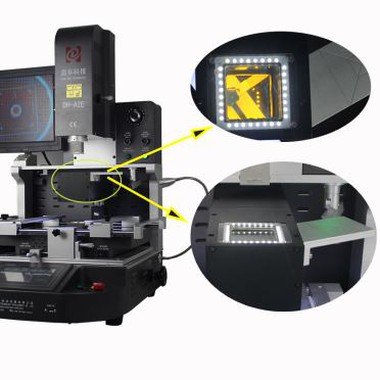

1. Optisk justering– Præcis chipplacering, nul forskydning/offset.
2.Fuld automatisering– Automatiseret demontering, lodning og spångenvinding, reducerer manuelt arbejde.
3.Justerbar blid luftstrøm– Hastighed indstillet til chipstørrelse; forhindrer små-komponentforskydninger, øger effektiviteten af omarbejdning.
4.Laserpositionering– Et-nøjagtig bundkortplacering.
5.Effektiv forvarmningszone– Lysende varmerør til hurtig, stabil opvarmning; varmebestandigt-glasafdækning (energi-besparende, miljø-venligt, slankt design).
6. Ekstern temperatursonde– Temperaturovervågning i-tid i realtid for præcis, pålidelig kontrol.
7.Bruger-venlig berøringsskærm– Forudindlæste programmer, der kræves ingen specialuddannelse for nem betjening.
8. Dobbeltdriftstilstande– Manuelle/automatiske tilstande til fleksibel debugging og batch-omarbejdning.
9.USB-forbindelse– Understøtter softwareopdateringer og dataimport/lagring til pc-analyse.
Produktparametre
|
Samlet kraft |
5700W |
|
Topvarmer |
1200W |
|
Bundvarmer |
Den anden temperaturzone er 1200W, og den tredje temperaturzone er 3200W (varmearealet er blevet udvidet for at rumme forskellige printkort). |
|
magt |
AC220V±10％50/60Hz |
|
Dimensioner |
L600×W700×H850 mm |
|
Positionering |
V-formet slot, PCB-beslag justerbar i X-retningen og udstyret med en universalklemme. |
|
Temperaturkontrol |
K-type termoelement (K-sensor), lukket-sløjfekontrol |
|
Temp nøjagtighed |
±1 grad |
|
Position nøjagtighed |
0,01 mm |
|
PCB størrelse |
Max 450×500 mm Min10×10mm |
|
BGA chip |
2X2-80X80mm |
|
Minimumchipmellemrum |
0.1mm |
|
Ekstern temperatursensor |
En, udvidelig (valgfri) |
|
Nettovægt |
70 kg |
|
Anvendelse |
bga rework station til mobil, infrarød smd rework station, infrarød aflodningsstation |
Produktbeskrivelse
1.Smart kontrol og kurveanalyse:Denne bga omarbejdningsstation til mobil indlejret industricomputer + HD touchscreen HMI + PLC kontrol; realtidsvisning, analyse og korrektion af temperaturkurver.
2. Præcisionstemperaturkontrol (±1 grad):Høj-præcision K-type termoelement lukket-sløjfekontrol + automatisk temperaturkompensation; ekstern temperaturmålingsgrænseflade til kalibrering.
3. Nøjagtigt positioneringssystem:Stepperbevægelseskontrol + høj-synsjustering; V-formede riller + lineære glider til 3-akset finjustering, passer til printkort i alle størrelser/layouts.
4. PCB beskyttelsesarmatur:Fleksibelt bevægeligt universalarmatur forhindrer beskadigelse af kantkomponenter og PCB-deformation, velegnet til alle BGA-pakker.
5. Alsidige legeringsdyser:Multi-dyser med 360 graders fri rotation; let at installere og udskifte.
6. 3 Uafhængige varmezoner:Samtidig multi-gruppe, multi-segment temperaturkontrol; HMI-baseret indstilling af temperatur, tid, hældning, køling og vakuum.
7.8-Segment Temp Control & Curve Storage:Massiv temperaturkurveopbevaring til hurtig genfinding; uafhængig PID-algoritme til ensartet opvarmning og nøjagtig temperaturstyring.
8. Hurtig afkøling & automatisk proceskontrol;Høj-krydsstrømsventilator- forhindrer PCB-deformation; fuldautomatiske monterings-, lodde- og aflodningsprocesser.
9. Praktisk joystick-betjening:Styrer hovedets lodrette bevægelse og billedzoomning-hurtig og brugervenlig-.
10. Talealarm og automatisk køling:Stemmealarm 5–10 sekunder før processens afslutning; automatisk kølesystem stopper ved stuetemperatur for at forlænge maskinens levetid.
11. Automatiske funktioner:Automatisk materialeplukning/fodring og kameratilbagetrækning/forlængelse for effektivitet.
12.CE-Certificeret sikkerhed:Nødstopkontakt + automatisk sluk-beskyttelse mod uventede hændelser.
Detaljer Billeder

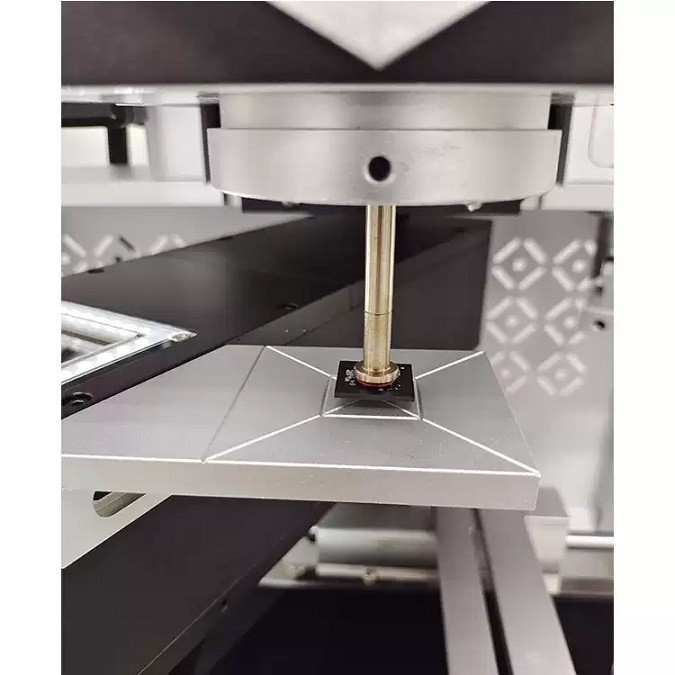

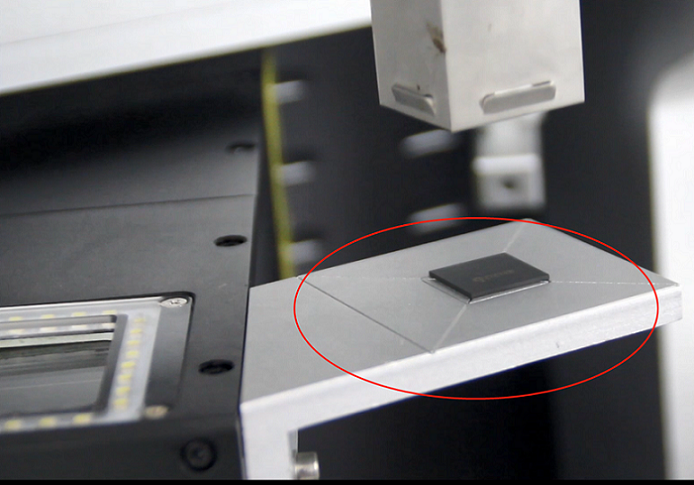

Intelligent automatiseret placering, adskillelse og lodning eliminerer fejl forårsaget af manuel betjening.(infrarød smd rework station)

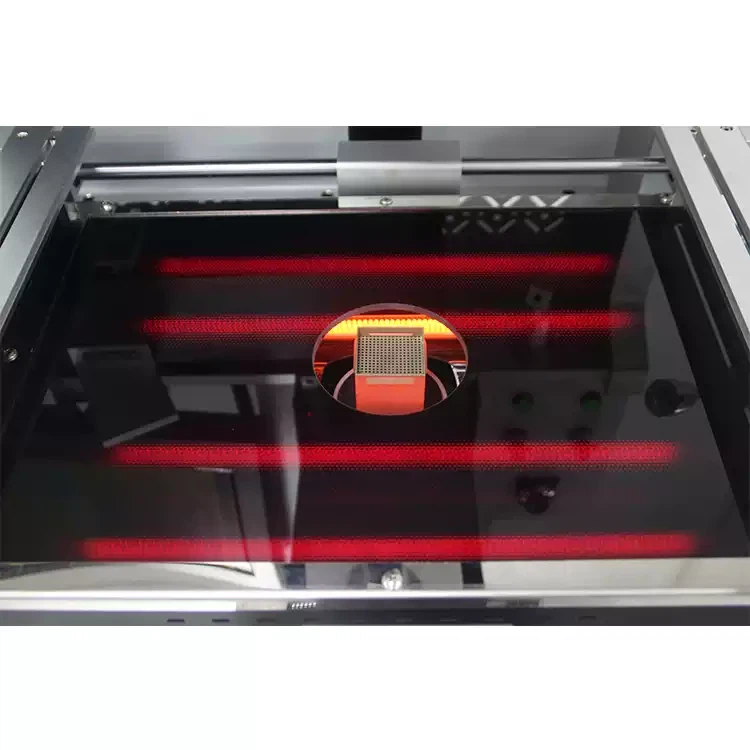

Kulfiber infrarødt bølgerør, det varmer hurtigt op, yder godt, har en lang levetid, er æstetisk tiltalende og energieffektivt-og er både sundt og miljøvenligt.
Når opvarmningen er fuldført, anvendes høj-effektkonstant-strøm automatisk køling for at forhindre PCB-deformation.
Denne infrarøde aflodningsstation udstyret med et universalbeslag, kan det nemt holde PCB'er af enhver form.

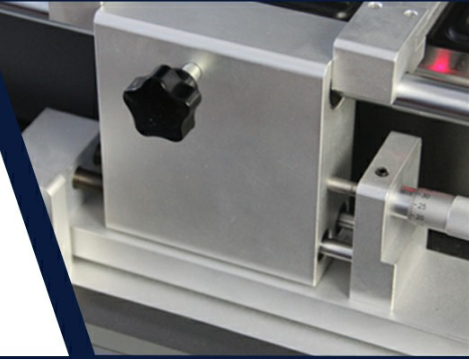

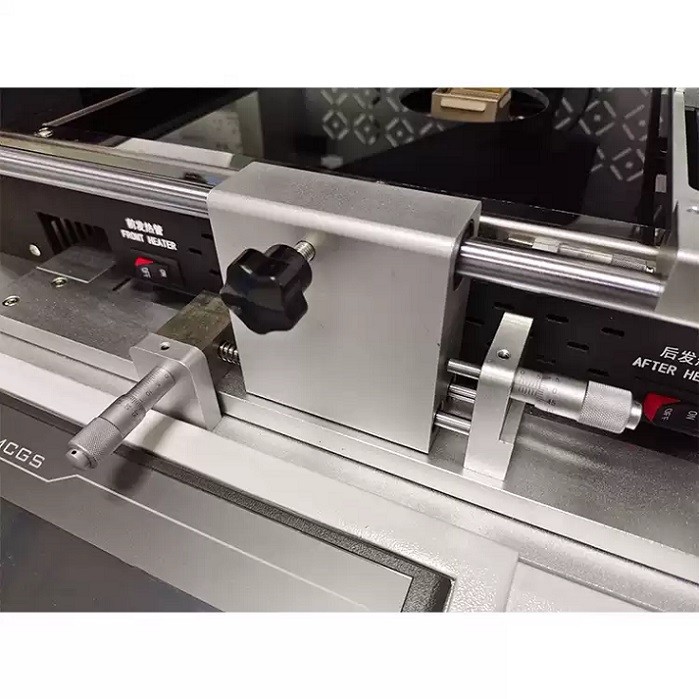

Mikrometer præcisionsjustering, justering præcis til 0,01 mm, naturlig og præcis montering.

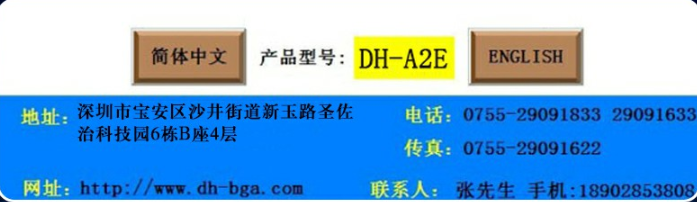

Med både kinesiske og engelske grænseflader er det nemt at bruge.
Betjeningsproceduren er forudindstillet, vælg blot muligheden for at fuldføre reparationen med et enkelt klik.
Generer automatisk temperaturkurver og overvåg dem i realtid.
Intelligent dataanalyse, hvor hver PID-cyklus kun varer 32ms, fanger og analyserer temperaturdata med en ultra-høj frekvens og foretager rettidige rettelser for at sikre præcis temperaturkontrol og vellykket omarbejdelse ved første forsøg.
