Fuldautomatisk optisk BGA Reballing Station

Fuldautomatisk BGA-omarbejdningsstation HD-A5 er en avanceret reparations-/samlemaskine med importeret optik

CCD-kamera, automatisk chipføder, der kan indlæse chip med op til 80*80 mm og en vægt på mindre end 5 kg,

især dens fulde temperaturprofiler optagelse er meget nyttig for internationale virksomheder, som de har brug for

analysere lodde- og aflodningsresultater under forskellige temperaturer og tider mv.

Produktionsparametre for den fuldautomatiske optiske bga reballing-station

Produktionsdetaljer for fuldautomatisk optisk bga reballing station

Optisk CCD kamera og chip feeder

Importeret optisk CCD-kamera med to farver split funktion, en farve er chips prikker, en er prikker af PCB,

begge vises på skærmen.

Spånføder, den kan automatisk bære spån til afhentning eller udskiftning, spånstørrelse kan være op til 80*80 mm, og

belastning mindre end 5 kg.

Top luftstrømsjustering, den kan være manuel eller automatisk, især til reparation af mikrochips meget nyttig.

Top/nedre lysjustering, bruges til optiske CCD-lys, der vises på monitorskærmen.

Nødknappen, den kan trykkes ned når som helst, hvis det er nødvendigt, så stopper maskinen med det samme.

Laserpositionering, som kan hjælpe PCB eller chip med at finde den rigtige position på arbejdsbordet.

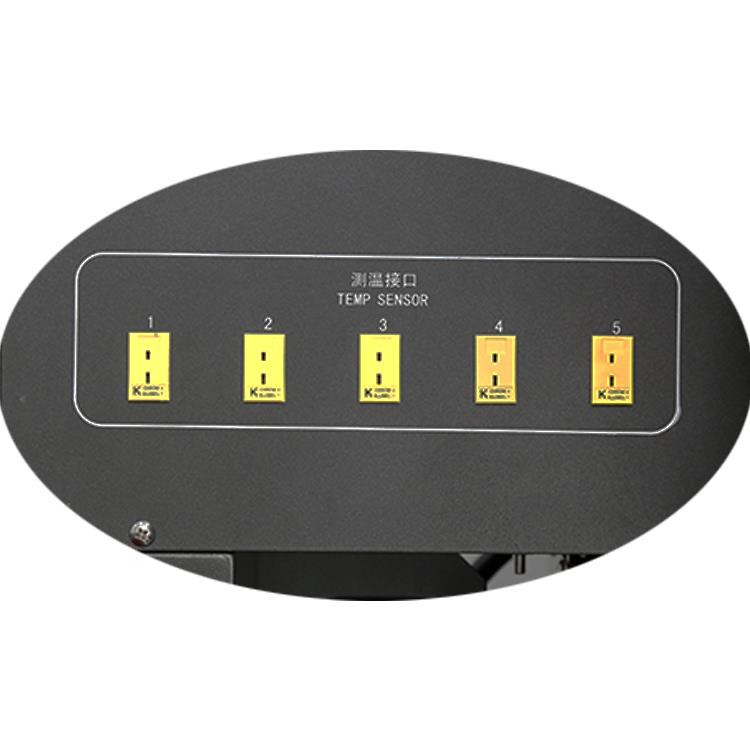

Flere termoelementer kan bedre teste og verificere forskellige varmeområder, så temperaturen bedre kalibreres

i tilfælde af lavere eller højere temperatur.

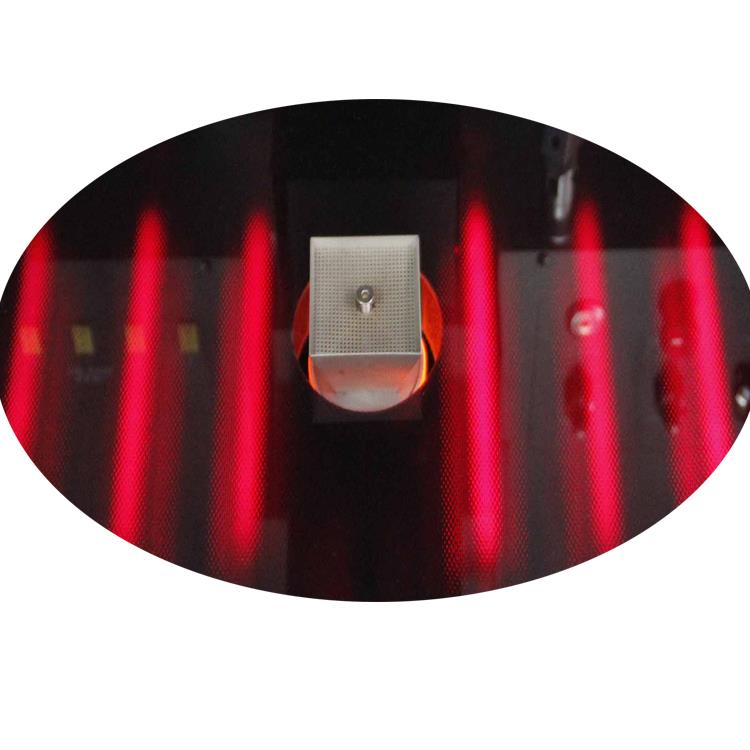

Infrarødt forvarmningsområde, består af 6 stykker fibervarmerør og dækket af gals-skjold, der kan forhindre

små komponenter, selvom der falder støv ned i, og dette skarpe lys er let at blive absorberet af lys

PCB, ved reparation af små PCB, kan 4 af dem slukkes.

Hvordan fungerer den automatiske BGA-omarbejdningsstation:

Produktkvalificering af den fuldautomatiske optiske bga reballing-station

Indtil videre har vores kunder Foxconn, Lenovo og Huawei osv., nogle af dem har brugt bga-omarbejdet

station i mere end 7 år, og afspejler meget godt.

Dette er et af toppen af ​​værkstedets isbjerg, og BGA omarbejdningsstationen DH-A5 samles, andre er

justering, det rene gulv og ryddelige ophobninger er den gode kvalitet er en af ​​nødvendige tilstand.

Tildelt CE, patenter og certificeringssystem for produktkvalitet osv. Som er de fremragende produkters tegn.

FAQ:

Nogle tips om reparation

Hvad er størrelsen på det printkort, du ofte reparerer?

Bestem størrelsen på arbejdsfladen på BGA-omarbejdningsbordet, du køber. Generelt er størrelsen på almindelige notebooks og computerbundkort mindre end 420x400 mm. Dette er en grundlæggende retningslinje ved valg af model.

Størrelsen på den chip, der ofte er loddet

Det er vigtigt at kende både de maksimale og mindste chipstørrelser. Typisk vil leverandøren levere fire dyser. Størrelsen på de største og mindste spåner bestemmer størrelsen på den dyse, du skal vælge.

Størrelsen af ​​strømforsyningen

Generelt er hovedstrømkablerne i de enkelte værksteder 2,5 mm². Når du vælger en BGA omarbejdningsstation, bør den nominelle effekt ikke overstige 4500W. Hvis det gør det, kan det give problemer med at indføre strømkablet.

Med funktion

Har den 3 temperaturzoner?

De tre temperaturzoner bør omfatte det øverste varmehoved, det nederste varmehoved og den infrarøde forvarmningszone. Disse tre zoner er standardkonfigurationen. I øjeblikket har nogle produkter på markedet kun to temperaturzoner, bestående af det øvre varmehoved og den infrarøde forvarmningszone. Svejsesuccesraten for disse modeller er meget lav, så sørg for at tjekke dette ved køb.

Kan det nederste varmehoved bevæge sig op og ned?

Det nederste varmehoved skal kunne bevæges op og ned. Dette er en af ​​de væsentlige egenskaber ved en BGA omarbejdningsstation. Når der arbejdes med relativt store printplader, er det nederste varmehoveds dyse designet til at give hjælpestøtte gennem strukturelt design. Hvis den ikke kan bevæge sig op og ned, vil den ikke opfylde denne rolle, og svejsesuccesraten vil blive stærkt reduceret.

Har den intelligent kurveindstillingsfunktion?

Indstilling af temperaturprofil er et af de vigtigste aspekter, når du bruger en BGA omarbejdningsstation. Hvis temperaturkurven ikke er indstillet korrekt, vil svejsesuccesraten være meget lav, og svejsning eller adskillelse er muligvis ikke mulig. Der er nu produkter på markedet, såsom Goldpac Technologys GM5360, der tilbyder praktiske temperaturkurveindstillinger.

Har den en rework-loddefunktion?

Hvis temperaturkurveindstillingen er unøjagtig, kan brugen af ​​denne funktion forbedre svejsesuccesraten betydeligt. Svejsetemperaturen kan justeres under opvarmningsprocessen.

Har den en kølefunktion?

Generelt bruges krydsstrømsventilatorer til køling.

Er der en indbygget vakuumpumpe?

En indbygget vakuumpumpe er praktisk til at absorbere BGA-chippen, når den skilles ad.
