Manuel optisk BGA Rework Machine
Optisk bga omarbejdningsmaskine 1. Hurtig forhåndsvisning: Vi leverer DH-G600 med bedre ydeevne. Hvis du leder efter en bga rework-station til reparation af mobiltelefoner, tillykke! Du har fundet den originale fabriks -- Dinghua Tech. Vores fabrik kan være den bedste af BGA omarbejdningsstation i Kina.
Beskrivelse
Optisk bga omarbejdningsmaskine
1. Hurtig forhåndsvisning:
Vi leverer DH-G600 med bedre ydeevne.
Hvis du leder efter en bga rework-station til reparation af mobiltelefoner, tillykke! Du har fundet den originale fabrik
-- Dinghua Tech. Vores fabrik kan være den bedste af BGA rework station mfg.We forventer at blive dit lange team
partner i Kina.
Produktparameter | |
Produktnavn | lodde- og afloddemaskine |
Samlet kraft | 5300W |
topvarme | 1200w |
bundvarme | bund varmluftvarme 1200W, IR forvarmning 2700W |
Strøm | 220V 50HZ/60HZ |
Positionering | V-rille, printplader kan justeres i X, Y akser og udstyres med universal armatur |
Temperaturkontrol | K-type, lukket sløjfe |
PCB størrelse | Max 400x380mm, Min 22x22mm |
Chip størrelse | 2x2-50x50 mm |
Minimum spånafstand | 0.15 mm |
Ekstern temperaturføler | 1 (valgfrit) |
N.W. | ca 60 kg |
Egnede bundkort | mobiltelefon, bærbar computer, desktop, spillekonsol, XBOX360, PS3 |
3. Produktegenskaber og anvendelse af DH-G600 BGA omarbejdningsstationen
Hovedtræk
1). Importeret varmelegeme, høj kvalitet, holdbart.
2). Taiwan infrarød forvarmende keramisk plade, glasskærm.
3). Vedtag to varmezoner, øvre varmelegeme er infrarød opvarmning, nedre varmelegeme er infrarød forvarmningszone.
4). K-type tæt sløjfekontrol, temperaturnøjagtigheden vil være på ±2 grader
5). Med ydre følerstik, registrerer den faktiske temperatur ved opvarmning.
6). Køleventilator med høj effekt, forhindrer printet i at deformeres.
7). Lydtipsystem: der er talepåmindelse 5s-10s før færdiggørelsen af opvarmningen, for at forberede operatøren.
8). Sikkerhedsforanstaltning: overophedningsvagt og nødstopfunktion
DH-G600 BGA Rework Station ANVENDELSE:
Anvendelse til elektronisk montering og fremstilling ved omarbejdning og vedligeholdelse.
Højstabilt printkort, SMD-komponenter fjernes/monteres, reflow-station.
Fjern/monter komponenterne i PBGA, UBGA, CSP, PLCC, QFP, SOJ, MSP, SOP osv.
Velegnet til store PCB-størrelser.
⇒ Reparation af bærbar/notebook/computerbundkort.
⇒ Playstation / XBOX 360 og anden reparation af spilkonsoller.
⇒ Reparation af Iphone 4/4s/5/5s bundkort.
⇒ Reparation af tv / video / ipad bundkort.
⇒ SMD/ SMT / IC BGA omarbejde
Hvorfor vælge DH-G600 BGA rework Station?
En af de bedste fordele ved DH-G600 BGA rework Station er, at den er velegnet med alle slags IC, bl.a.
men ikke begrænset til BGA, PGA, POP, BQFP, QFN og så videre. At købe en maskine kan opfylde alle dine krav til IC
reparation og BGA udskiftning.

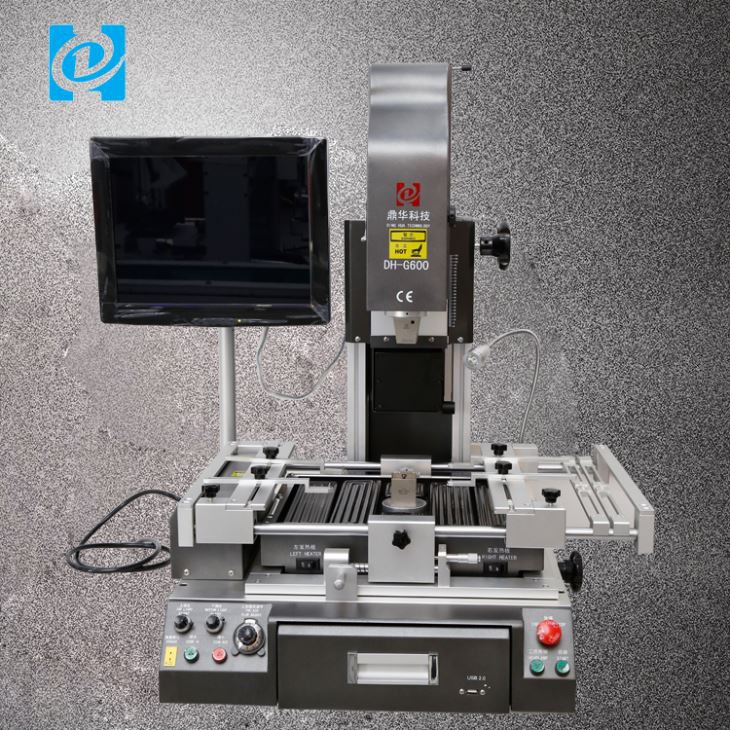

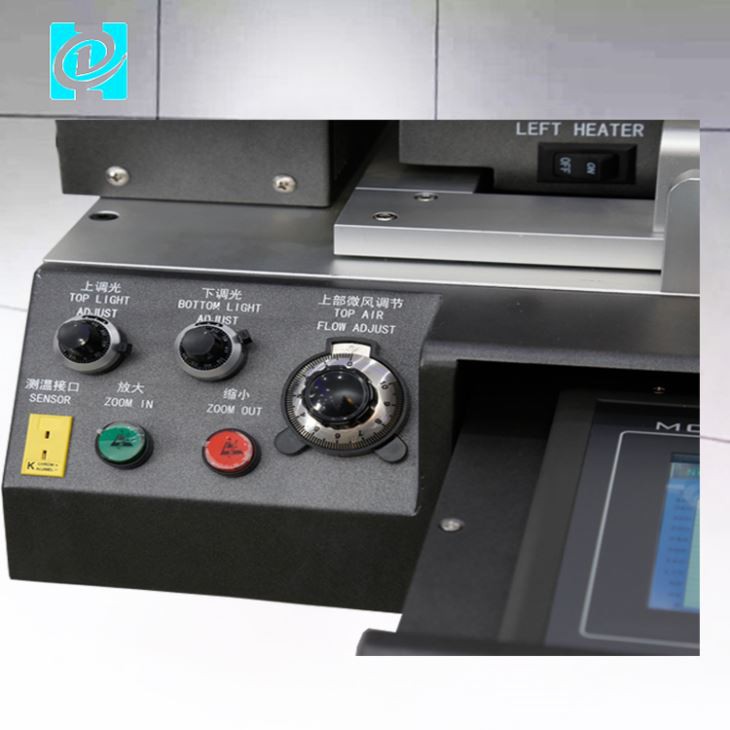

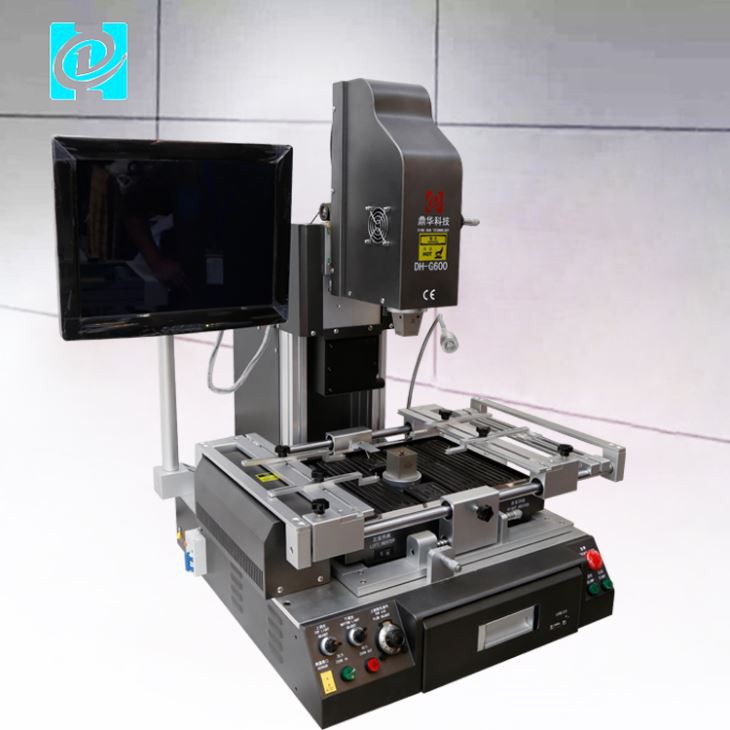

4. Detaljerede billeder af G600 BGA REWORK STATION
En manuel optisk BGA-omarbejdelsesmaskine er et specialiseret værktøj, der bruges til at reparere eller udskifte ball grid array (BGA)
komponenter på elektroniske printkort. Det inkluderer typisk et optisk system med høj opløsning, der tillader teknologiske
teknikere til visuelt at inspicere kortet og BGA-komponenten samt varmeelementer og vakuumsystemer
for at fjerne og udskifte BGA'en. Det "manuelle" aspekt henviser til, at teknikeren manuelt skal fortsætte
roll maskinens opvarmnings- og afkølingscyklusser og komponentens bevægelse frem for at stole på auto-
sammenkoblet software.
4. Virksomhedsprofil
Nogle billeder af vores fabrik og BGA omarbejdningsstation
Kontorer
Fremstillingslinjer
5.CE-certificering som nedenfor
En del af vores kunder

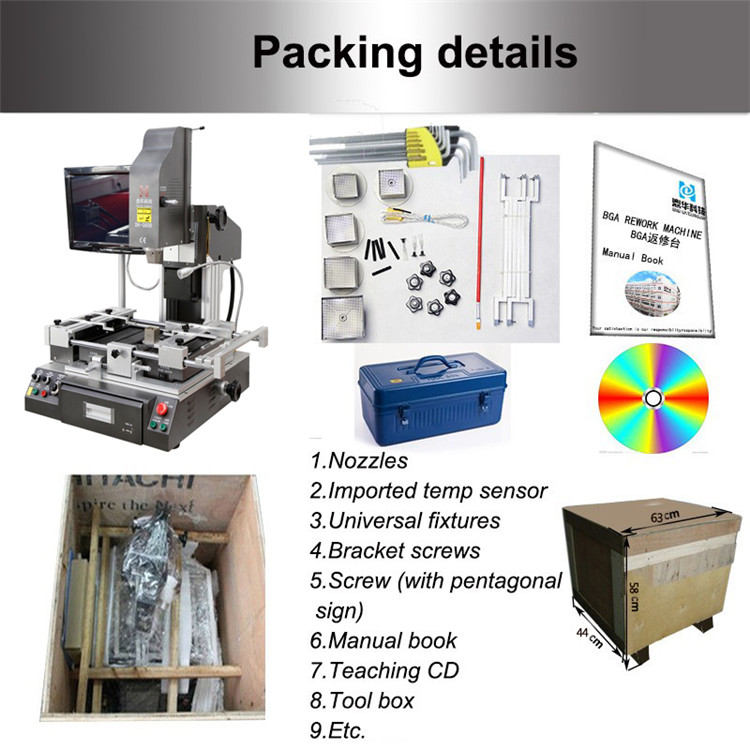

6. Pakning og levering og service af G600 BGA REWORK STATION
