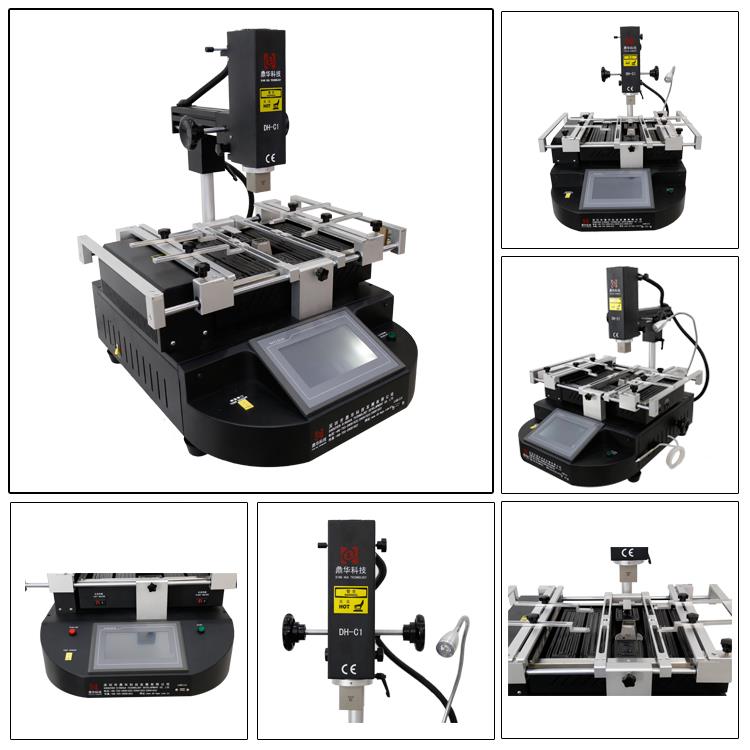

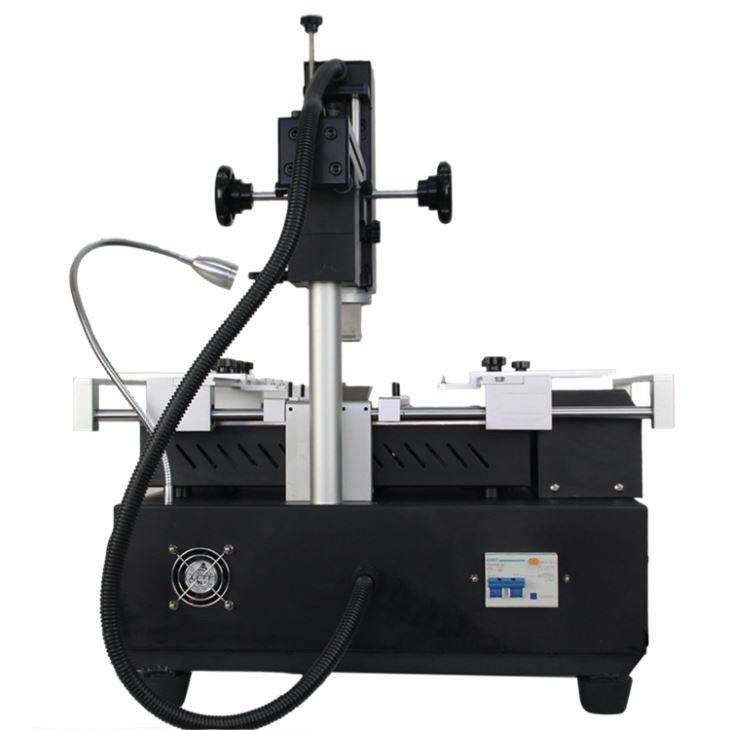

Berøringsskærm North Bridge BGA Rework Machine

Berøringsskærm north bridge bga omarbejdningsmaskine

Hurtig forhåndsvisning:

Vi tilbyder DH-C1 med forbedret ydeevne. Med sine multifunktionelle funktioner og innovative design giver DH-C1 mulighed for one-stop fjernelse, montering og lodning. Hvis du leder efter en BGA-reworkstation til mobiltelefonreparationer, tillykke! Du har fundet den originale producent-Dinghua, et af de bedste BGA rework station-mærker i verden.

1. Specifikation

1	Samlet kraft	4800W
2	Topvarmer	800W
3	Bundvarmer	Undervarme: 1200W, Bund IR: 2700W
4	Magt	AC220V±10% 50/60Hz
5	Topvarmer bevægelse	Højre/venstre, fremad/bagud, roter frit.
6	Belysning	Taiwan led arbejdslys, alle vinkler justeret.
7	Opbevaring	50000 grupper af temperaturprofiler
8	Driftstilstand	HD berøringsskærm, intelligent samtalegrænseflade, digital systemindstilling
9	Positionering	Intelligent positionering, PCB kan justeres i X, Y retning med "5 point support" + V-rille PCB beslag + universal armaturer.
10	Temperaturkontrol	K Sensor, lukket sløjfe
11	Temp nøjagtighed	±2 grader
12	PCB størrelse	Max 400mmⅹ400mm Min20mmⅹ20mm
13	BGA chip	2 * 2% 7e80 * 80mm
14	Minimum spånafstand	0.15 mm
15	Temperation sensor	1 stk
16	Dimensioner	L560×B590×H690 mm
17	Nettovægt	Cirka 32 kg

2. Produktbeskrivelse og anvendelse af DH-C1 BGA Rework Station

Funktioner:

1. Højeffekt Cross-Flow blæser:Stationen anvender en kraftig krydsstrømsventilator for at muliggøre hurtig afkøling af printet og forhindre deformation. Den inkluderer også en intern vakuumpumpe og en ekstern vakuumpatron til at hjælpe med at fjerne BGA-chippen.
2. Uafhængige varmezoner:Stationen har tre uafhængigt styrede varmezoner, hver med flere temperaturreguleringer. Disse kan justeres for at sikre optimal integration på tværs af de forskellige temperaturzoner. Indstillinger for varmetemperatur, tid, hældning, køling og vakuum kan alle konfigureres via brugergrænsefladen.
3. Aftagelig armatur:Den fleksible og praktiske aftagelige armatur beskytter printkortets perifere enheder mod beskadigelse og forurening. Den kan tilpasses til forskellige BGA-omarbejdningsapplikationer.
4. Præcis temperaturkontrol:Systemet bruger et højpræcisions termoelement af K-typen med lukket sløjfestyring og automatisk temperaturkompensation. Den indeholder en PLC og temperaturmodul, som sikrer en præcis temperaturafvigelse på ±2 grader. Det eksterne temperaturmålestik giver mulighed for nøjagtig overvågning og analyse af temperaturkurven i realtid.
5. Sikkerhedsfunktioner:DH-C1 BGA omarbejdningsstationen er CE-certificeret og er udstyret med en nødstopkontakt og en automatisk afbrydelsesbeskyttelsesanordning for at sikre sikkerheden i tilfælde af en nødsituation.

Anvendelse:

1. Produktapplikationer:

DH-C1 BGA rework-stationen er velegnet til omarbejdning af bundkort på forskellige elektroniske enheder, herunder computere, smartphones, bærbare computere, digitale kameraer, klimaanlæg og tv'er, samt enheder i industrier som medicin, kommunikation og bilindustrien.

2. Bredt udvalg af applikationer:

Den understøtter omarbejdning af forskellige komponenter, herunder BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA og LED-chips.

Anvendelse: en BGA-omarbejdningsstation brugt til BGA, PGA, POP, BQFP og QFN.

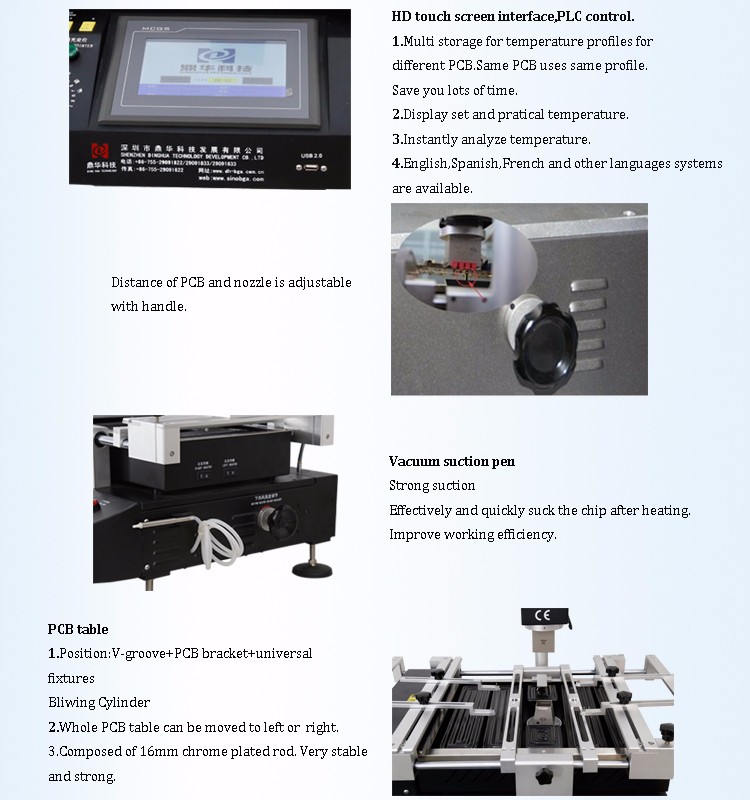

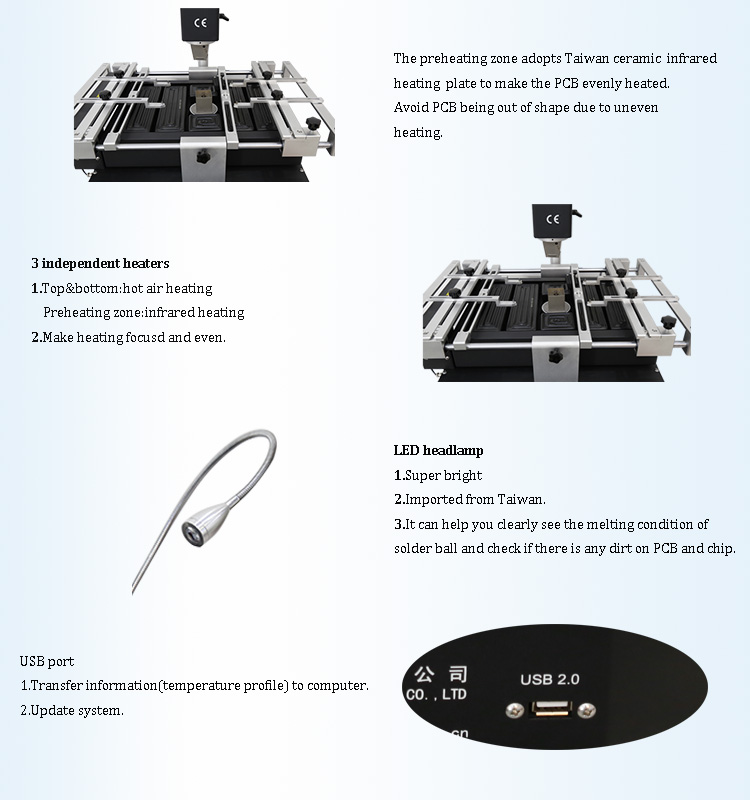

3.detaljer om DH-C1 BGA omarbejdningsstation

4. Hvorfor du bør vælge os

Dinghua er en førende leverandør af SMT-fabriksløsninger i Kina, der tilbyder professionel rådgivning og service til at bygge SMT-fabrikker med over 13 års erfaring.

1. Vi har hjulpet kunder med at bygge adskillige nye fabrikker rundt om i verden.
2. Vi har uddannet mere end 500 eksperter og teknikere til vores kunder.
3. Vi er blevet den mest pålidelige kinesiske partner for dig.

Vigtigste eksportmarkeder:

• Østeuropa
• Mellemøsten/Afrika
• Nordamerika
• Vesteuropa
• Asien
• Australasien
• Central/Sydamerika

5. Leveringsdetaljer for DH-C1 BGA Rework Station

• Fleksible leveringsmuligheder:
• TNT
• DHL
• FedEx
• UPS
• EMS
• Ved havet

6. Ofte stillede spørgsmål

Q: Hvordan kan jeg købe denne maskine fra dig?

A:A. Kontakt os om dette produkt online eller via e-mail.
B. Forhandle og bekræfte den endelige pris, forsendelse, betalingsmetoder og andre vilkår.
C. Vi sender dig proformafakturaen og bekræfter din ordre.
D. Foretag betalingen i henhold til metoden angivet på proformafakturaen.
E. Vi forbereder din ordre baseret på proforma-fakturaen efter bekræftelse af din fulde betaling, og udfører et 100 % kvalitetstjek før forsendelse.
F. Din ordre vil blive sendt med fly eller til søs.

Q: Det er første gang, jeg bruger denne slags maskine. Er det nemt at betjene?

A:Der er en engelsk manual eller instruktionsvideo, der viser dig, hvordan du bruger maskinen.
Hvis du stadig har spørgsmål, bedes du kontakte os via e-mail, Skype, telefon eller vores online TradeManager-service.

7. Tjenester

• Dine forespørgsler relateret til vores produkter vil blive besvaret inden for 24 timer.
• OEM & ODM er velkomne; OEM-branding er tilgængelig.
• Beskyttelse af dit salgsområde, designideer og alle dine private oplysninger.
• Fabriksbesøg er tilgængelige.
• Træning i hvordan man installerer og bruger maskinen.
• Ingeniører er tilgængelige til at servicere maskiner i udlandet.

8. Ins og outs af Surface Mount Technology

Surface Mount Technology (SMT) har eksisteret i nogen tid og har bevist, at de forventede fordele faktisk er reelle. Fordelene ved reduceret plads, lavere omkostninger og forbedret ydeevne (kvalitet, pålidelighed og elektrisk ydeevne) er blevet demonstreret og driver fortsat den øgede implementering af SMT.

Et aspekt af SMT, der har været vanskeligt at håndtere, er reparation, udskiftning og udskiftning. Dette er et komplekst område, når man overvejer alle deletyper. Mange af de reparations- og efterretningsaspekter, der er diskuteret i denne bulletin, vil være gældende for alle deletyper. Nogle af de mere komplekse reparationsproblemer kan dog kræve yderligere evaluering. Brug disse oplysninger som udgangspunkt, og tag dem derfra.

Hvorfor og hvornår?

Mange af fordelene ved SMT kommer fra den automatisering og processtyring, der er tilgængelig med denne teknologi. Den snævre afstand mellem dele og de forskellige typer loddesamlinger har fået os til at genoverveje, hvad der er acceptabelt, og hvad der skal repareres. Det er blevet bevist, at Printed Circuit Assemblies (PCA'er), der ikke er blevet repareret, vil have en meget højere succesrate ved endelig test og i brug sammenlignet med PCA'er, der er blevet repareret. Fejl i dele og loddesamlinger, der er blevet repareret, og fejl i dele og loddesamlinger i nærheden af ​​reparationsområderne er almindelige.

Dette understreger, at SMT ikke blev opfundet for at gøre reparationer nemmere. Den høje grad af automatisering i SMT reducerer behovet for reparationer, og med den rette opmærksomhed på detaljer kan det meste efterarbejde og reparation undgås. Industrien er kommet til at acceptere efterbearbejdning og reparation som en del af fremstillingen til konventionelle gennemhullede trykte kredsløb. Det er dog ikke nødvendigt at acceptere dette i tilfælde af ny SMT-teknologi. Der er måder at minimere det på.

Med dette i tankerne, inviterer vi dig til at tænke på reparation, udskiftning og udskiftning på følgende måde.
