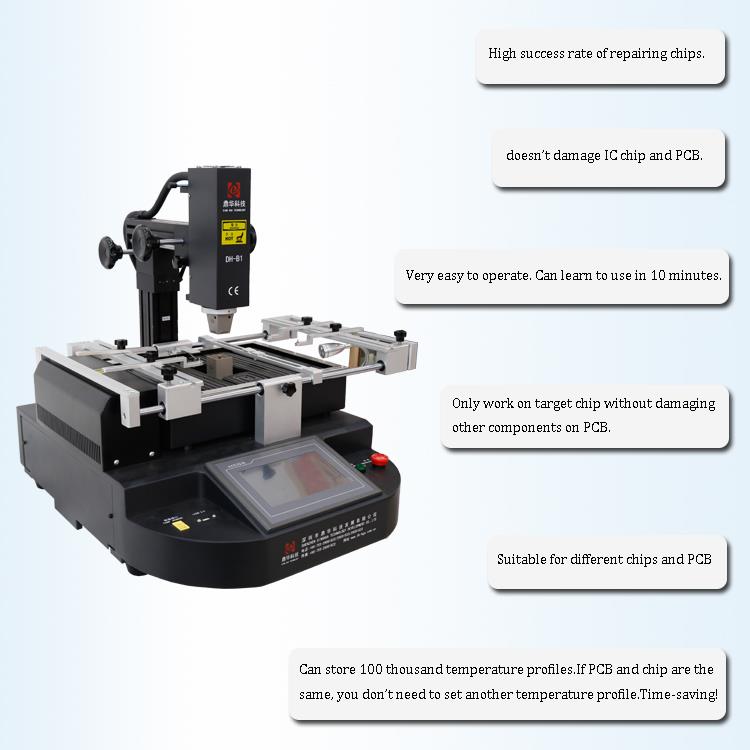

Forvarmning af berøringsskærm BGA Rework Machine

Forvarmning af berøringsskærm BGA Rework Machine

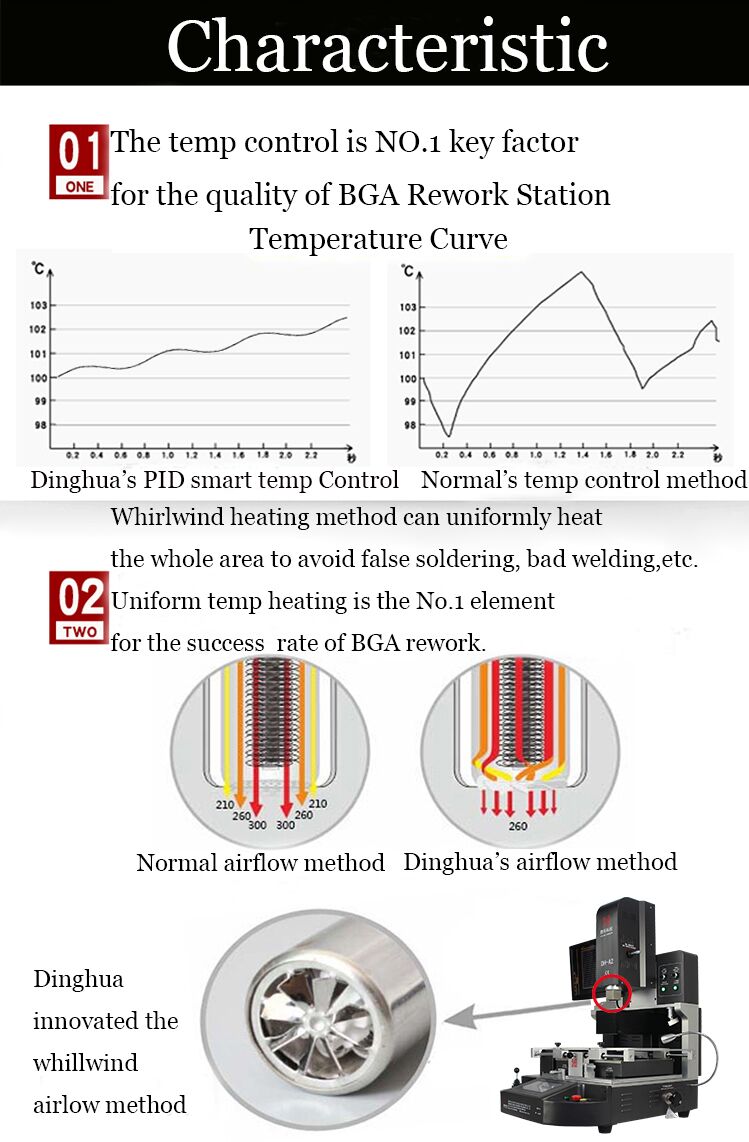

1. Produktegenskaber for forvarmning af berøringsskærm BGA Rework Machine

Top- og bundtemperaturområder opvarmes uafhængigt, en krydsstrømsventilator afkøles hurtigt for at beskytte printkortet mod

deformation ved svejsning.

2. For stor termisk kapacitet af PCB eller andre højtemperatur- og blyfri svejsningskrav kan alle

håndteres let.

3. Forvarmerovervågning forhindrer en operatør i at starte en profil, når varmeren ikke er klar.

4. Forvarmeren kan slukkes eller sættes i SetBack, når systemet ikke bruges.

Vacuum pik har indbygget theta-justering for nem placering af komponenter.

5. Efter BGA fjerne og lodde har stemmealarm funktion.

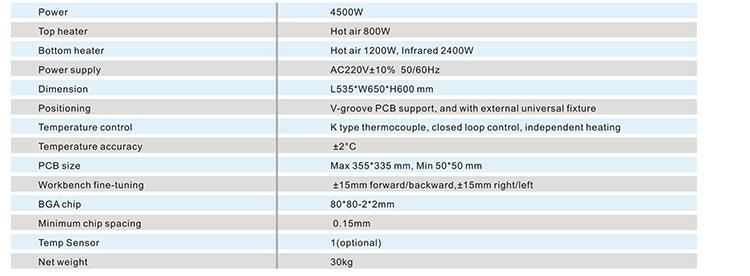

3.Specifikation af Forvarmning Touch Screen BGA Rework Machine

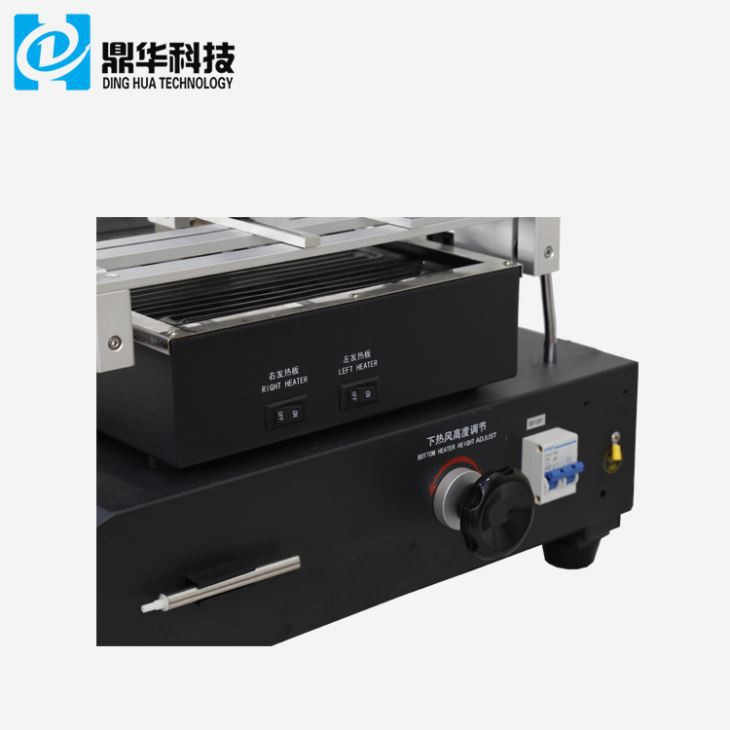

4.Details of Preheating Touch Screen BGA Rework Machine

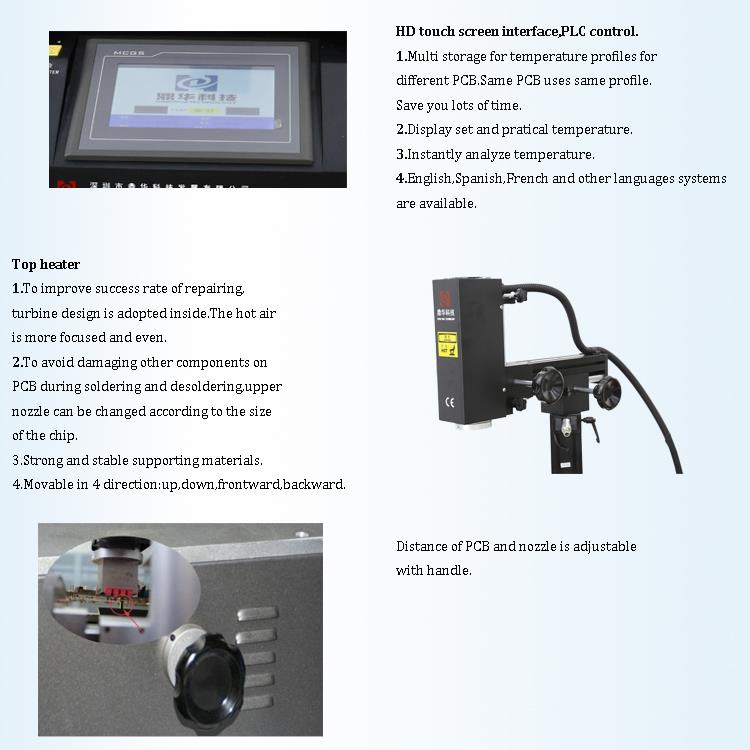

1. HD Touch skærm interface;

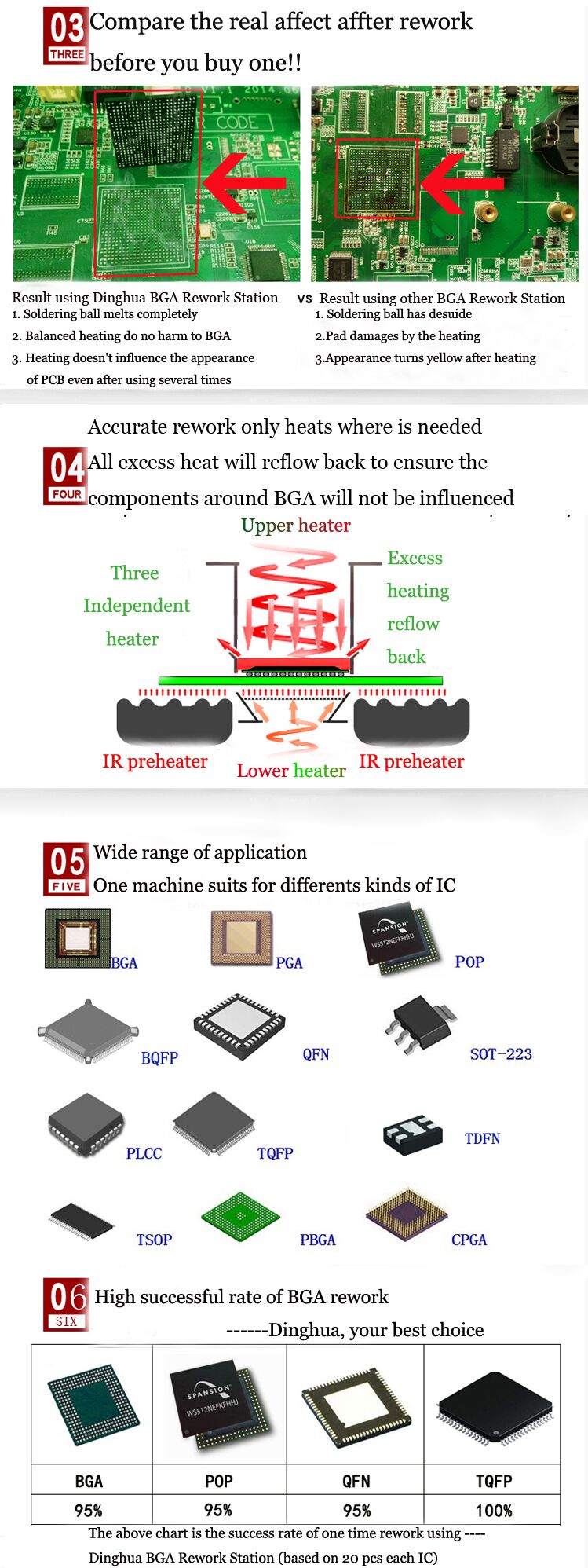

2.Tre uafhængige varmeapparater (varmluft og infrarød);

3. Vakuumpen;

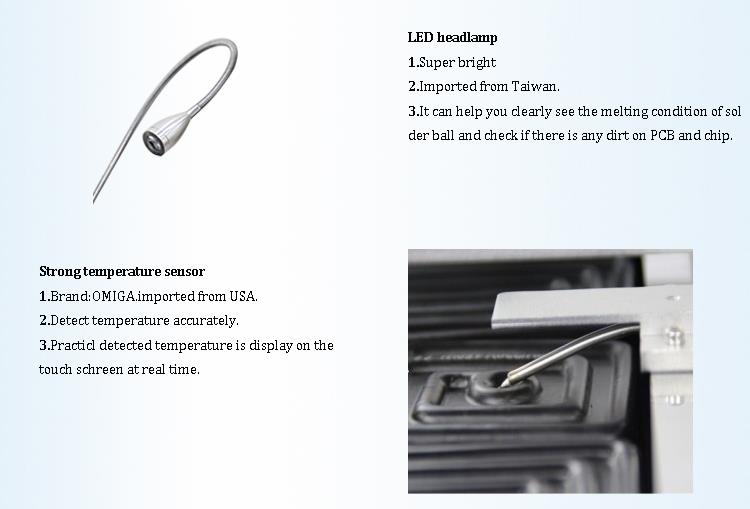

4. Led pandelampe.

5.Hvorfor vælge vores forvarmende berøringsskærm BGA Rework Machine?

6. Certifikat for forvarmning af berøringsskærmen BGA Rework Machine

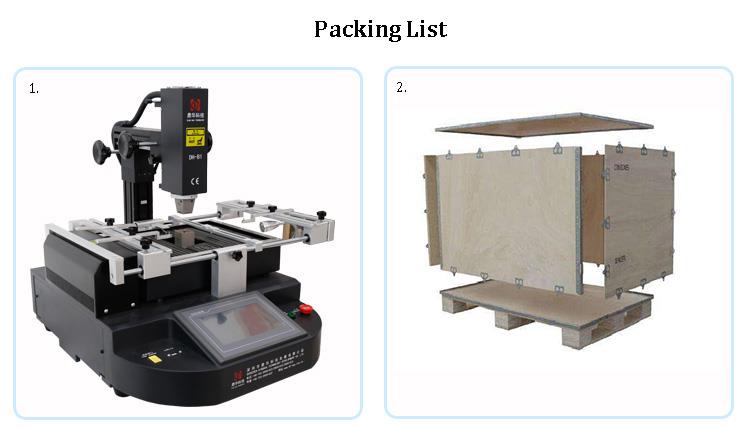

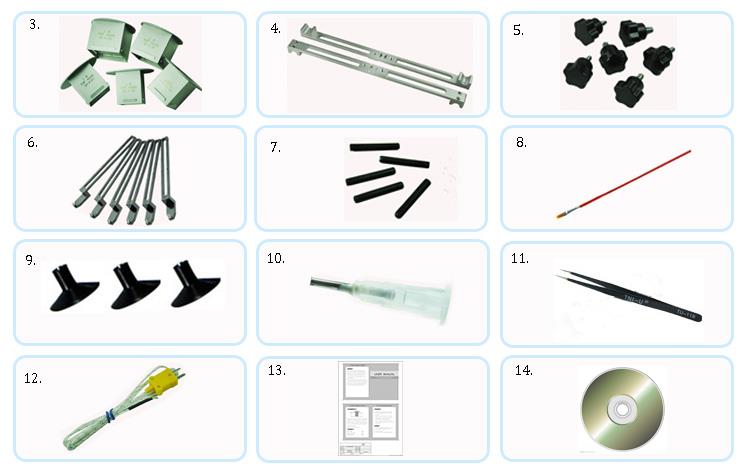

7.Packning & forsendelse af forvarmende berøringsskærm BGA-omarbejdelsesmaskine

8.Relateret viden

Dobbeltsidet blandet proces af SMT

A: incoming inspection => PCB's B-side patch glue => patch => curing => flap => A-side PCB plug => wave soldering =>

cleaning => test =>omarbejde

Post-paste først, velegnet til SMD-komponenter mere end diskrete komponenter

B: incoming inspection => PCB A-side insert (pinning) => flap => PCB B-side spot adhesive => patch => curing => flap =>

wave soldering => cleaning => Test =>Omarbejdning Efter isætning og eftermontering, velegnet til at adskille flere komponenter

end SMD-komponenter

C: incoming material inspection => PCB's A surface silk screen solder paste => patch =>

drying => reflow soldering => plug-in, pin bending => flap => PCB B surface patch glue => Patch => Curing => Flap =>

 Wave Soldering => Cleaning => Detection =>Efterbearbejde A overflade blandet, B overflademontering. ?

D: incoming inspection => PCB's B side spot adhesive => patch => curing => flap =>PCB's A side silketrykt loddepasta

=> patch => A side reflow => plug-in => B-side wave soldering => cleaning => test =>omarbejde A-side blanding, B-side montering.

Første SMD, reflow, post-fabrikation, bølgelodning

E: incoming inspection => PCB side B silk screen solder paste (point mount glue) => patch => drying (curing) => reflow soldering =>

flap => PCB side A silk screen solder paste => Patch => Drying = Reflow soldering 1 (local soldering can be used) => Plug-in =>

Wave soldering 2 (If there are few components, you can use manual soldering) => Cleaning => Test =>Omarbejd en overflademontering,

B ansigt blandet.
