SMD Rework Station med kamera
1. Optisk justeringssystem
2. Lasercentreringsindikator
3. Infrarød forvarmning
4. To varmluftvarmeanlæg
Beskrivelse

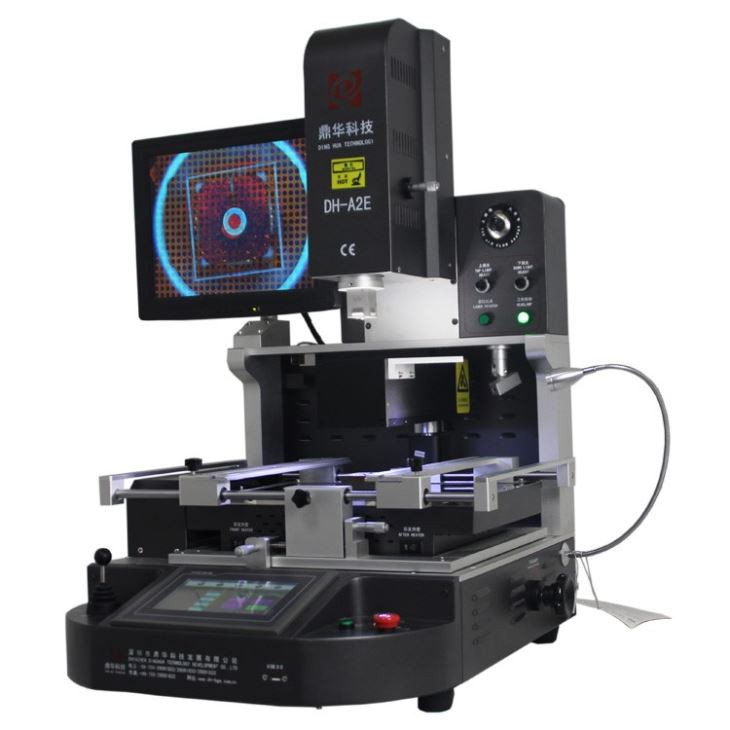

SMD Rework Station med kamera DH-A2E
En SMD Rework Station med kamera (Surface Mounted Device Rework Station) er et specialiseret værktøj
bruges til reparation og fremstilling af elektronik til at fjerne og udskifte komponenter på printplader (PCB'er).
Det er et stykke udstyr, der varmer komponenter op, der skal udskiftes ved at bruge varmluft, samtidig med at det har en indbygget
kamera for at give bedre synlighed.
Aflodningsspånniveau
Specifikationer:
| 1 | Samlet kraft | 5200w |
| 2 | 3 uafhængige varmelegemer | Top varmluft 1200w, nedre varmluft 1200w, bund infrarød forvarmning 2700w |
| 3 | Spænding | AC220V±10% 50/60Hz |
| 4 | Elektriske dele | 7'' berøringsskærm + høj præcision intelligent temp kontrolmodul + stepmotor driver + PLC + LCD-skærm + højopløsnings optisk CCD-system + laserpositionering |
| 5 | Temperaturkontrol | K-Sensor lukket sløjfe + PID automatisk tempkompensation + temp modul, temp nøjagtighed inden for ±2 grader. |
| 6 | PCB positionering | V-rille + universal armatur + flytbar PCB-hylde |
| 7 | Gældende PCB-størrelse | Maks. 370 x 410 mm Min 22 x 22 mm |
| 8 | Gældende BGA-størrelse | 1*1mm~80x80mm |
| 9 | Dimensioner | 600x700x850 mm (L*B*H) |
| 10 | Nettovægt | 70 kg |
Ansøgninger:
Egenskab:
SMD Rework Station med kamera DH-A2E
DH-A2E SMD omarbejdningsstation med et kamera har to varmluftvarmere, en top og en bund, for fuldt ud
kontrollerbar aflodning og genlodning, der giver solide resultater uden at flytte selv den mindste
komponenter.
Til forvarmning er den nederste varmluftvarmer omgivet af en 2700W "Rapid IR" under vand. Denne IR
forvarmeren hæver forsigtigt temperaturen på pc'en eller LED-substratet for at forhindre vridning og reducere stress
på komponenterne og loddesamlinger, der støder op til efterbearbejdningsstedet. De infrarøde varmelegemer er helt indelukket
et glasafskærmet rum, der hurtigt afleder varme og forhindrer snavs i at falde ned i elementerne,
sikrer operatørsikkerhed, reduceret vedligeholdelse og nem rengøring.

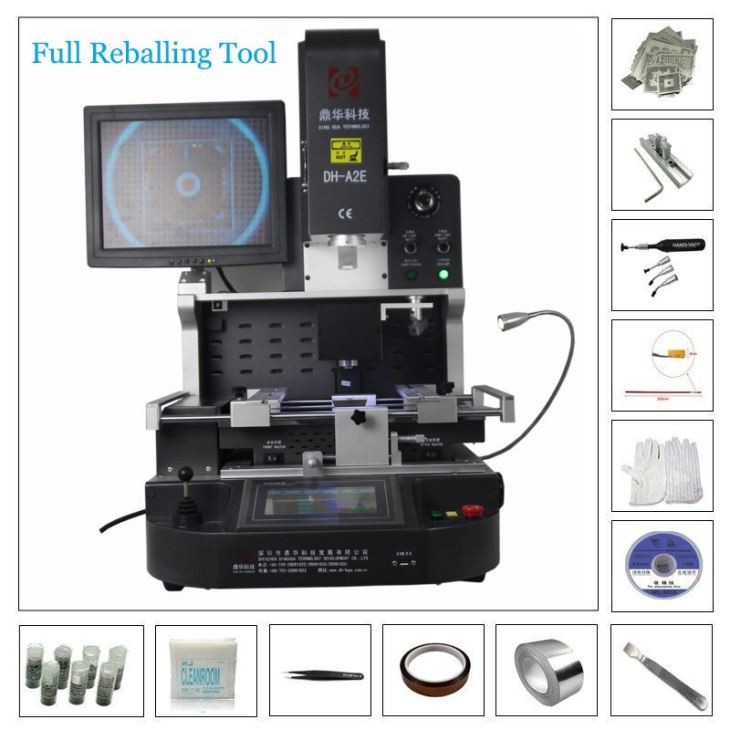

Pakke liste :
Materialer: Stærk trækasse+træstænger+fast perlebomuld med film
1 stk SMD Rework Station med kamera
1 stk børstepen
1 stk brugsanvisning
1 stk CD video
3 stk topdyser
2 stk bunddyser
4 stk universal armaturer
4 stk fastspændte skruer
5 stk støtteskrue
Sugestørrelse: Diameter i 2,4,8,10,11 mm
Indvendig sekskantnøgle: M2/3/4
Dimensioner: 81*76*85cm
Totalvægt: 115 kg
Fleksibel levering
•TNT
•DHL
•FedEx
•UPS
•EMS
•VED HAVET
Video af BGA rework-stationen:
