Manuel optisk BGA loddemaskine
manuel optisk bga loddemaskine 1. Hurtig forhåndsvisning: DH-G600 BGA loddestation er meget udbredt i Chip Level Repair i bærbare computere, PS3, PS4, XBOX360, Mobiltelefoner osv. Udstyret med laserpositioneringsfunktion, DH-G600 bga rework station kan hurtigt placere på BGA Chip og bundkort. 2....
Beskrivelse
manuel optisk bga loddemaskine
1. Hurtig forhåndsvisning:

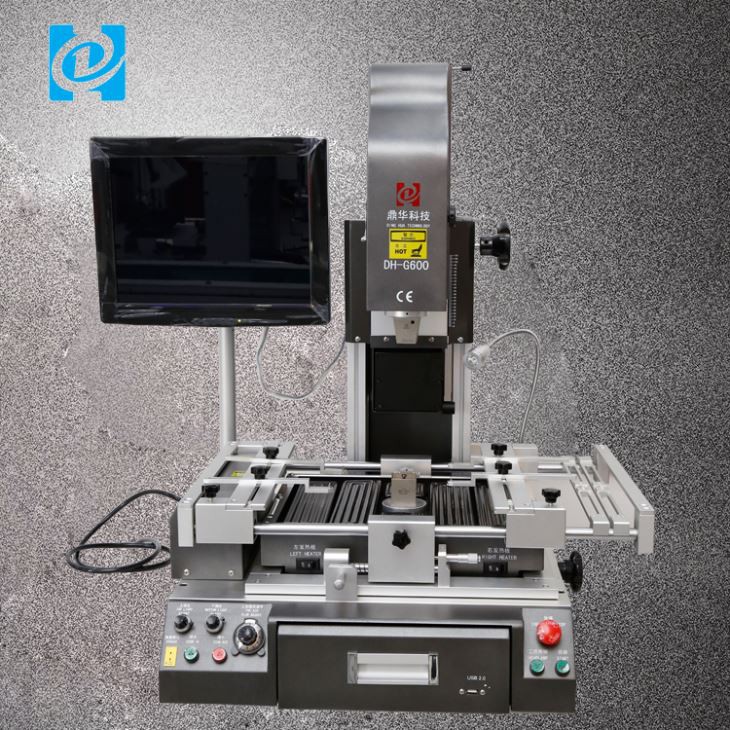

DH-G600 BGA loddestation er meget brugt i Chip Level Repair i bærbare, PS3, PS4, XBOX360, Mobiltelefoner osv.
Udstyret med laserpositioneringsfunktion kan DH-G600 bga rework station hurtigt placeres på BGA Chip og bundkort.
|
Produktparameter |
|
|
Produktnavn |
lodde- og afloddemaskine |
|
Samlet kraft |
5300W |
|
topvarme |
1200w |
|
bundvarme |
bund varmluftvarme 1200W, IR forvarmning 2700W |
|
Magt |
220V 50HZ/60HZ |
|
Positionering |
V-rille, printplader kan justeres i X, Y akser og udstyres med universal armatur |
|
Temperaturkontrol |
K-type, lukket sløjfe |
|
PCB størrelse |
Max 400x380mm, Min 22x22mm |
|
Chip størrelse |
2x2-50x50 mm |
|
Minimum spånafstand |
0.15 mm |
|
Ekstern temperaturføler |
1 (valgfrit) |
|
N.W. |
ca 60 kg |
|
Egnede bundkort |
mobiltelefon, bærbar computer, desktop, spillekonsol, XBOX360, PS3 |
2. Produktbeskrivelse af DH-G600 BGA rework-stationen
Karakteristika:
1. Seneste nye optiske justeringssystem, let at betjene, succesraten kan være 100%.
2. Med laserposition.
3. Automatisk identifikation af BGA-chips og monteringshøjde.
4. Topvarmeanordning og monteringshoved 2 i 1 design.
5. Semi amtomatisk lodning og aflodning.
6. CCD System og Optical Alignment System kombineret, kan ændre skærmen med en knap.
7. Automatisk justering af kromatismeopløsning og lysstyrke.
8. Med laserposition.
9. Med mikrometer for at lave mikrojustering.
10. Med en kraftig cross-flow ventilator til at afkøle PCB hurtigt for at forhindre deformering.
11. Med 3 temperaturzoner og et valgfrit temperaturfølerstik.
3. Reparationstrin:
Adskil BGA-chippen fra bundkortet - vi kaldte aflodning
Rens Pad
Reballing eller udskiftning af en ny BGA-chip direkte
Justering/positionering - Afhænger af erfaring, silkeramme, optisk kamera
Udskift en ny BGA-chip - vi kaldte Lodning

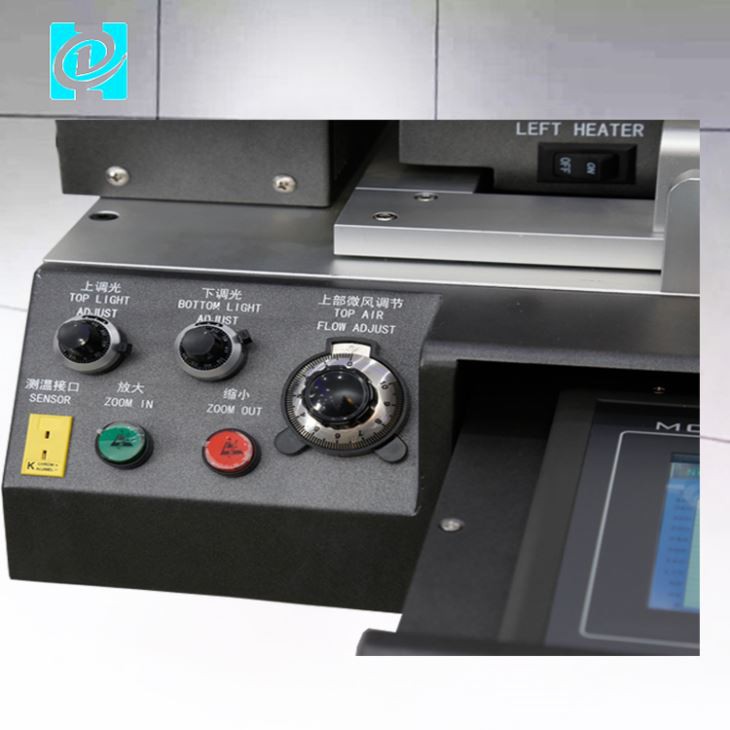

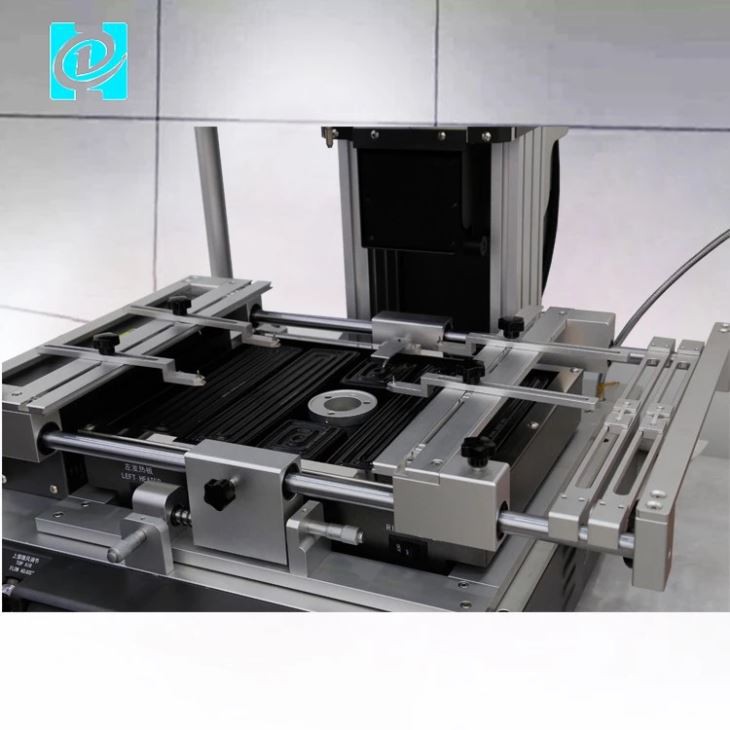

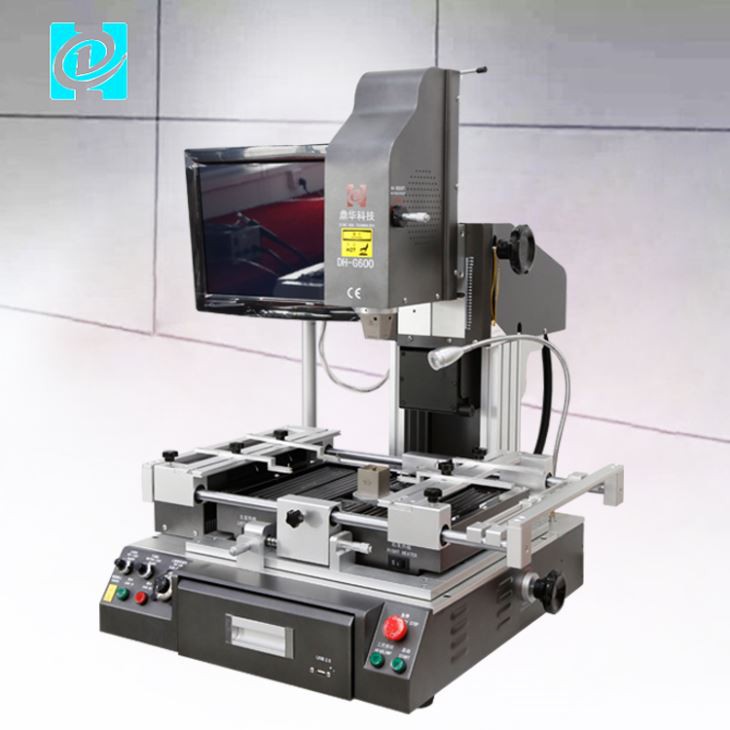

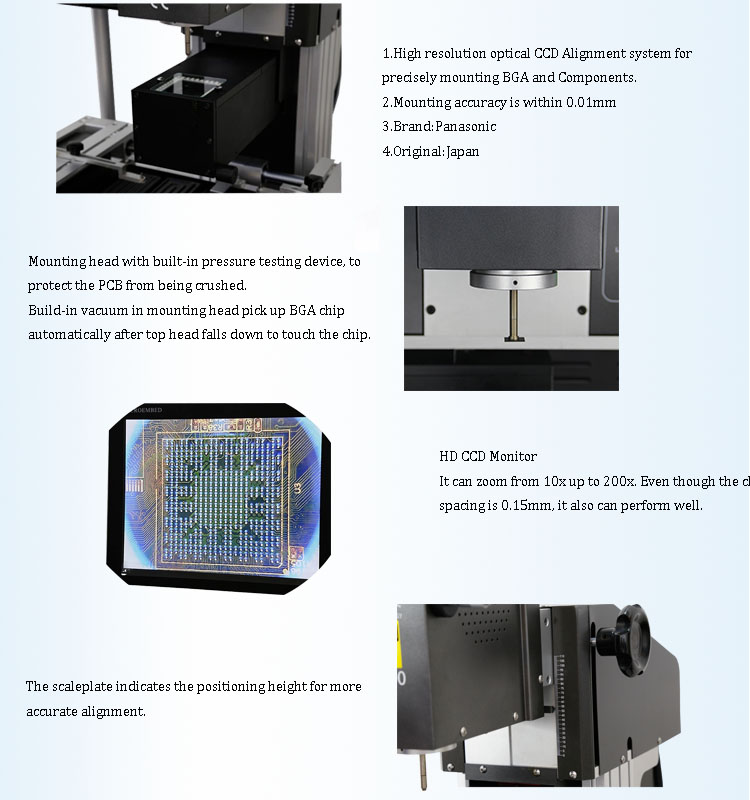

4. Detaljerede billeder af G600 BGA REWORK STATION
5.Virksomhedsprofil
Nogle billeder af vores fabrik og BGA omarbejdningsstation
Kontorer
Mfremstillingslinjer
CE-certificering som nedenfor
En del af vores kunder
6. Pakning og levering og serviceydelser af G600 BGA REWORK STATION
7.Relateret viden
Fire metoder til kugleplantning
Der er generelt fire metoder til at anvende BGA-kuglesplejsning, nemlig metoden til kun at bruge enheden, metoden til at bruge skabelonen, manuel placering og børstning af den korrekte mængde loddepasta.
Hvis der er en kuglegriber, der vælger en skabelon, der matcher BGA-puden, skal skabelonens åbningsstørrelse være 0.05--0.1 mm større end diameteren på loddekuglen. Spred loddekuglen jævnt på skabelonen, ryst kuglelejeanordningen, og læg det overskydende loddemiddel. Kuglen rulles fra skabelonen til loddekugleopsamlingsrillen på kugleplanteren, så
kun en loddekugle er tilbageholdt i hvert lækagehul på skabelonens overflade
Placer den udskrevne loddemiddel- eller indsæt BGA-enhed på arbejdsbordet med fluxen eller loddepastaen opad. Forbered en BGA-pude-matchende skabelon. Skabelonens åbning skal være 0.05-0.1 mm større end loddekuglens diameter. Placer skabelonen rundt om puden og placer den over den trykte BGA-komponent af flusmiddel- eller loddepastaen. Afstanden mellem BGA'er er lig med eller lidt mindre end diameteren af loddekuglerne, justeret under mikroskopet. Fordel loddekuglen jævnt på stencilen, og brug pincetten til at fjerne den overskydende loddekugle, så der kun er en loddekugle tilbage i hvert lækagehul på stenciloverfladen. Fjern skabelonen, tjek den og udfyld den.
Placer den udskrevne loddemiddel- eller indsæt BGA-enhed på arbejdsbordet med fluxen eller loddepastaen opad. Placer loddekuglerne en efter en med en pincet eller en stylus som et plaster.
8.4 Børst korrekt mængde loddepasta metode
Når skabelonen behandles, fortykkes skabelonens tykkelse, og skabelonens åbningsstørrelse er let forstørret, og loddepastaen trykkes direkte på BGA'ens pude. På grund af overfladespænding dannes loddekugler efter reflow. Kugleplantningsmetoden bruges i denne artikel. Det følgende beskriver kugleplantningsmetoden for kugleplanteren.
