Semi-auto optisk BGA loddemaskine
1. Produktintroduktion Enkeltakset placering og loddedesign Split Vision-optik med LED-belysning Præcisionsplacering inden for +/- 0.0002" eller 5 mikron kraftmålingssystem med softwarekontrol 7" touchskærms kontrolpanel, 800*480 opløsning Lukket Loop proceskontrol i...
Beskrivelse
1. Produktintroduktion
- Enkeltakset placering og loddedesign
- Split-vision optik med LED-belysning
- Præcisionsplaceringsnøjagtighed inden for +/- 0.0002" (5 mikron)
- Kraftmålesystem med softwarestyring
- 7" touch screen kontrolpanel med 800x480 opløsning
- Proceskontrol i lukket kredsløb
- Igangværende jogging af reflow-hovedet
- Laserpointer til PCBA-positionering
2.Produktspecifikationer
| Mål (B x D x H) i mm | 660 x 620 x850 |
| Vægt i kg | 70 |
| Antistatisk design (y/n) | y |
| Effektværdi i W | 5300 |
| Nominel spænding i VAC | 220 |
| Overvarme | Varmluft 1200w |
| Lavere varme | Varmluft 1200w |
| Forvarmningsområde | Infrarød 2700w, størrelse 250 x330mm |
| PCB størrelse i mm | fra 20 x 20 til 370 x 410 (+x) |
| Komponentstørrelse i mm | fra 1 x 1 til 80 x 80 |
| Operation | 7 tommer indbygget berøringsskærm, 800*480 opløsning |
| Test symbol | CE |

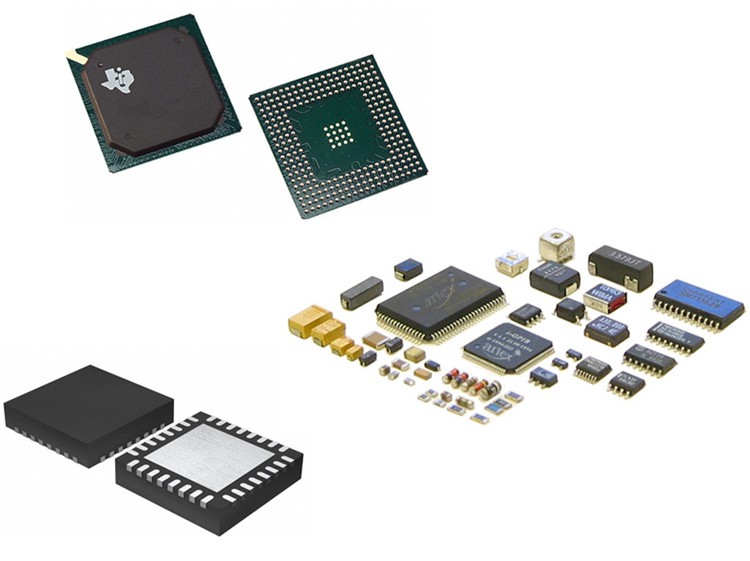

DeDH-A2 SMD/BGA Rework-stationerhar de nyeste teknologier til vision og termisk processtyring. Trykte kredsløbskort og substrater, herunder komponenter såsom BGA'er, CSP'er, QFN'er, Flip Chips, PoP, Wafer-Level Dies og mange andre SMD'er, behandles med konsekvent højkvalitetsresultater. Præcis mekanik og avanceret software forenkler komponentplacering, lodning og efterbearbejdning. Operatørens involvering er minimal, hvilket gør disse systemer nemme at konfigurere og bruge. Disse maskiner er tilgængelige i både bord- og enkeltstående konfigurationer og er ideelle til prototype-F&U, NPI, ingeniørvirksomhed, fejlanalyselaboratorier samt OEM- og CEM-produktionsmiljøer. Automatisering, maskinegenskaber og brugervenlighed er afgørende for både prototype- og produktionsvolumenapplikationer, der kræver konsistens og kvalitet.

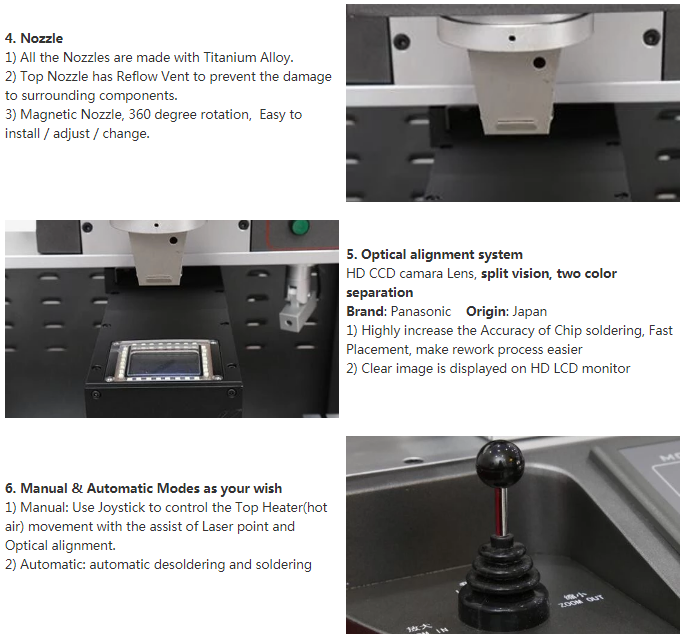

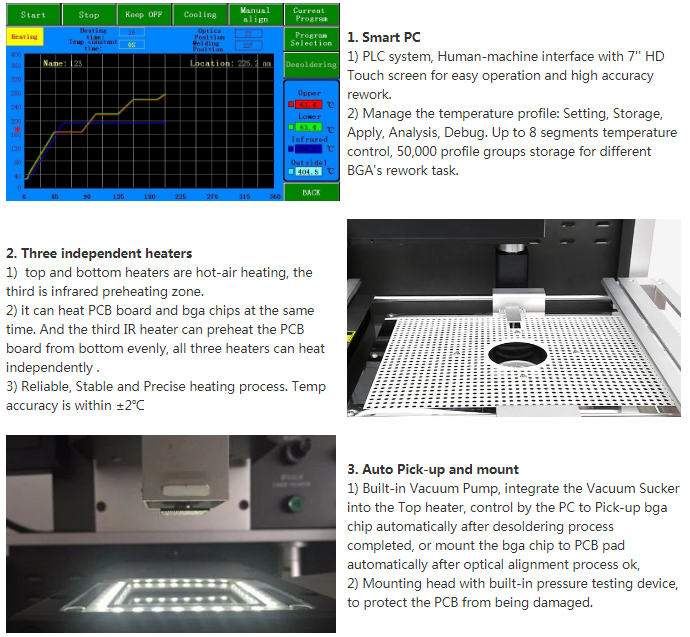

4.Produktdetaljer
5.Produktkvalifikationer
6. Vores tjenester

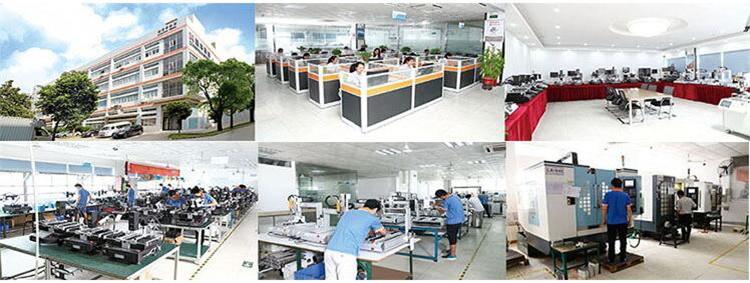

Dinghua Technology er en førende udstyrsproducent til sub-mikron matricebinding og avanceret SMD-omarbejdning.
Vores maskiner er lige så velegnede til brug i forskningslaboratorier som til industriel produktion.
Vi tilbyder gratis træning til vores kunder, giver 1-års garanti og tilbyder livslang teknisk support.
7. FAQ
Omarbejdelsen af BGA-komponenter med store kugle-arrays, processorenheder (CPU'er), grafikchips (GPU'er) og CSP'er med fine-pitch-arrays kræver specielle enhedskonfigurationer, der kombinerer præcis termisk styring med høj placeringsnøjagtighed og højopløsningsoptik for at sikre omarbejdelse processer med hulrumsfri loddesamlinger og nøjagtig justering. Kravet om mere funktionalitet og ydeevne i mindre PCB'er fortsætter trenden med miniaturiserede, stadig mere komplekse enheder med ekstrem pakningstæthed og stigende I/O-tal.
BGA rework bruges ofte som et synonym for SMD rework. Derfor er meget af informationen i dette dokument ikke kun gyldig for array-pakker, men også for SMD-omarbejdning generelt, som viser omarbejdningsstrategier for sådanne komponenter og godkendte Dinghua-løsninger.
