Hot Air Optisk SMD Rework Machine
Varmluft optisk smd omarbejdningsmaskine 1. Hurtig forhåndsvisning: Vi leverer DH-A5 BGA omarbejdningsmaskine med bedre ydeevne. Vi helligede os til bga omarbejdning og automatisk maskineri, der dækker det meste af Indien, Europa og det amerikanske marked. Vi forventer at blive din lange teampartner i Kina. 1....
Beskrivelse
Varmluft optisk smd omarbejdningsmaskine
1. Hurtig forhåndsvisning:
Vi leverer DH-A5 BGA omarbejdningsmaskine med bedre ydeevne. Vi viede os til bga omarbejdning &
automatiske maskiner, der dækker det meste af Indien, Europa og det amerikanske marked. Vi forventer at blive
din lange teampartner i Kina.
1. Specifikation
Specifikation | ||
1 | Samlet kraft | 6800W |
2 | Topvarmer | 1200W |
3 | Bundvarmer | 2. 1200W, 3. IR-varmelegeme 4200W |
4 | Strøm | AC220V±10％50Hz |
5 | Chauffør | Servo driver brugt. Fuldautomatisk pluk, placering, lodning og aflodning, køling. |
6 | Driftstilstand | To tilstande: manuel og automatisk, HD berøringsskærm, intelligent mand-maskine, digital system indstilling. |
7 | spånføder | automatisk, til 1*1~80*80 mm chip |
8 | Optisk CCD kamera linse | Automatisk frem/bagud, højre/venstre |
9 | Kameraforstørrelse | 10x - 220x |
10 | Finjustering af arbejdsbænk: | ±15 mm frem/tilbage, ±15 mm til højre/venstre |
11 | BGA positionering | Laserposition, hurtig og præcis position af pcb og bga |
12 | Top lufthastighed | Kan justeres ved at justere knappen, forhindrer lille bga i at bevæge sig. |
13 | PCB positionering | Intelligent positionering, PCB kan justeres i X, Y retning med "5 point support" + V-rille printbeslag + universal armaturer. |
14 | Temperaturkontrol | K sensor, tæt sløjfe, PLC styring, Servo driver |
15 | Placeringsnøjagtighed: | ±0,01 mm |
16 | Temp nøjagtighed | ±1 grad |
17 | Belysning | 2 stk lys, uanset du observerer chippen/printkortet fra enhver synsvinkel, er der ingen skygge |
18 | Opbevaring af temperaturprofil | mere end 50.000 grupper |
19 | Optagelse af temperaturprofiler | fuld temp profiler optagelse (god til analyse) |
20 | PCB størrelse | Max 420×470 mm Min 22×22 mm |
21 | BGA chip | 2x2 - 80x80 mm |
22 | Minimum spånafstand | 0.15 mm |
23 | Ekstern temperaturføler | 5 stk |
24 | Dimensioner | 730x670x940 mm |
25 | Nettovægt | 91 kg |
2. Produktegenskaber og fordele ved DH-A5 BGA omarbejdningsstationen
DH-A5 BGA Rework Station Hovedfunktioner:
1.Stærk og perfekt funktionsvalg
2.Med otte temperaturbølger i hukommelsessoftware
3.Kan vælge den rigtige temperaturbølge i henhold til anmodninger om lodde/unsolder
4.Intelligent temperaturbølgeopvarmning
5.Kan opnå lodning/unsolder automatisk
6.justerbar lampe og laser
7. Velegnet til aflodning af alle vinklede komponenter
8.PID intelligent temperaturkontrol kan undgå IC-skader på grund af hurtig eller uafbrudt opvarmning
9. Dejligt hot-melt system og bruger infrarød svejseteknologi
10. Varme er let at gennembore og fordele jævnt, kan passe til forskellige computer-, notebook- og PlayStation BGA-komponenter
11. Venlig menneske-maskine betjeningsgrænseflade og perfekt LCD-skærm
12.Ergonomisk design, praktisk og let betjent
13.Garanti: 1 år
DH-A5 BGA Rework Station ægte reparationsydelse:

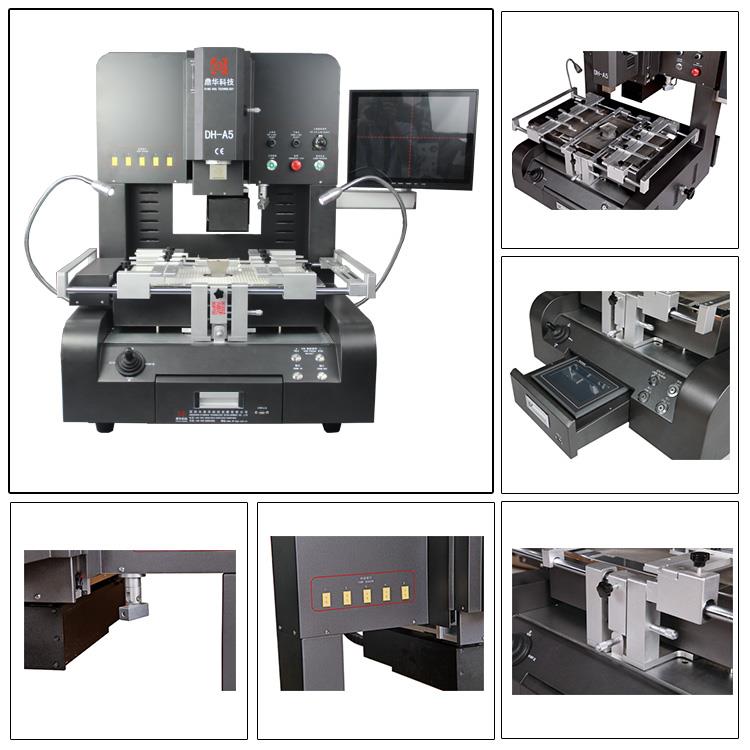

4. Detaljerede billeder af DH-A5 BGA REWORK STATION

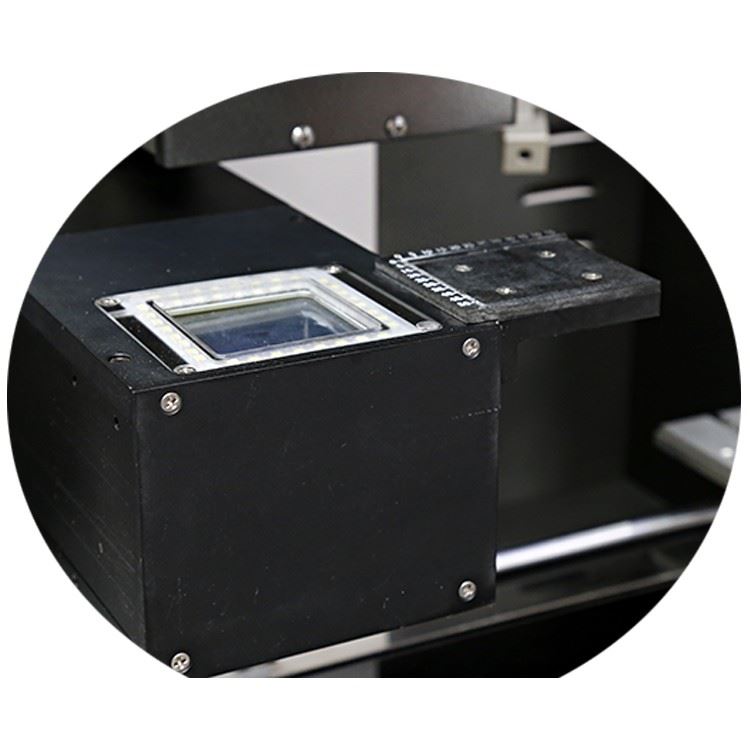

Spånføder
Fuldautomatisk spånføder, spånføder til 1*1~80*80 mm tilgængelig

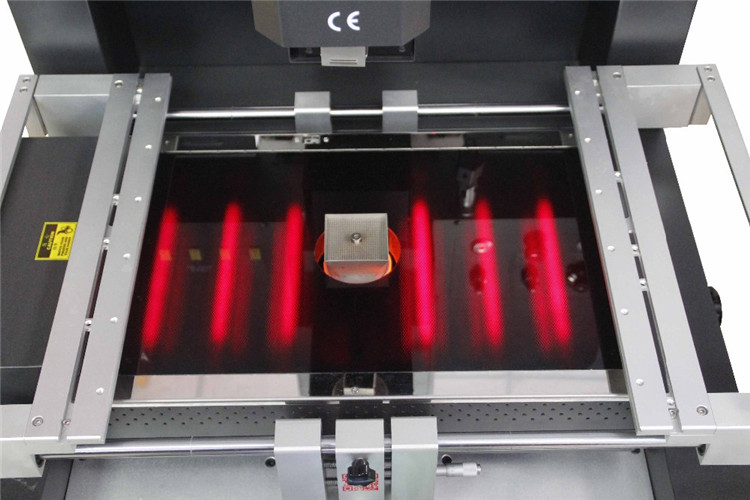

IR forvarmningsområde
Kulfiber varmerør, mørkt lys er lettere at blive absorberet af PCB/chip og anti-højtemperaturglas
at dække dem kan forhindre små komponenter og støv i at falde indeni.

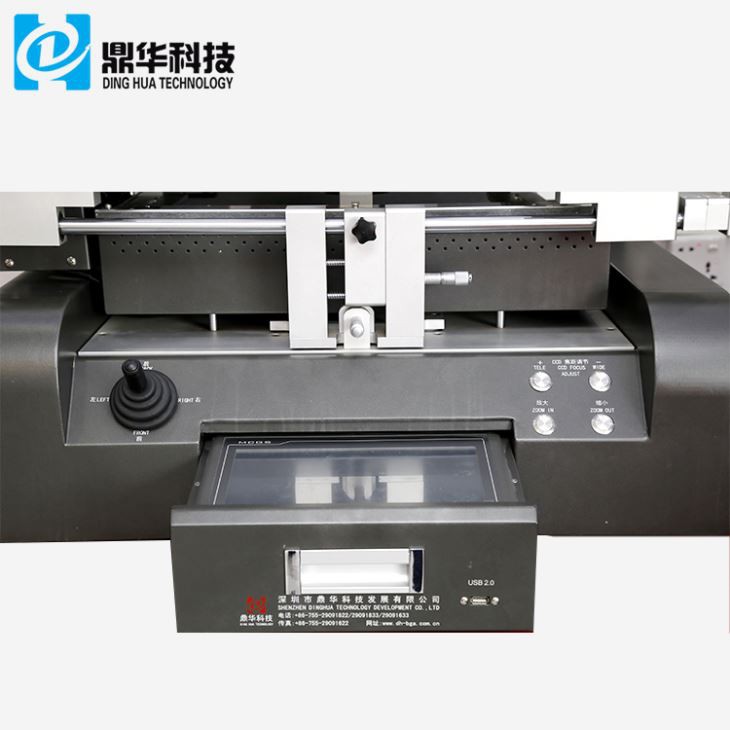

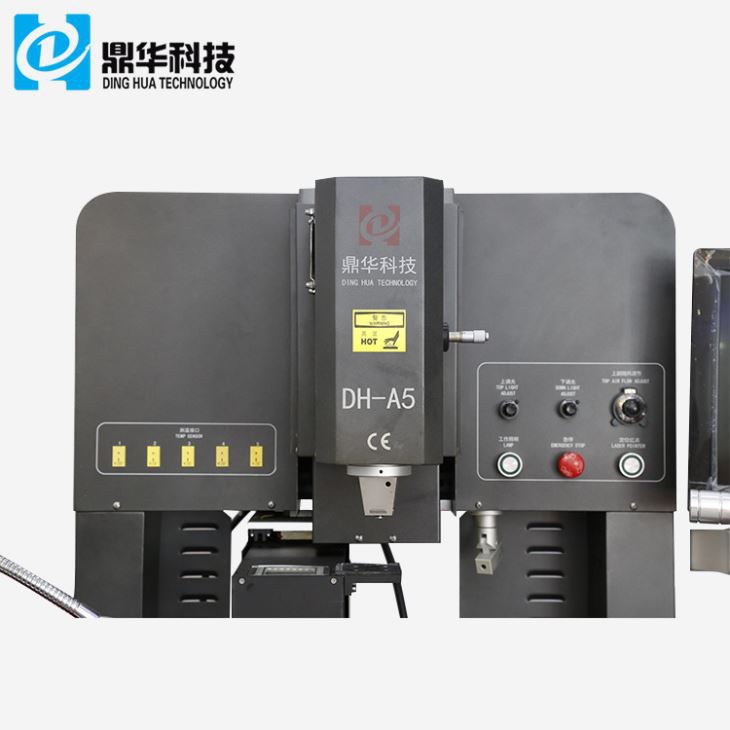

Funktionsknapper
1. Luftstrømsjusteringsknapper, den kan opgraderes til fuldautomatisk (programmeres), især for små
præcise komponenter.
2. Lyskontakt: 2 lys kan hjælpe dig med at observere PCB'en eller chippen fra enhver visning og ingen skygge.
3. Nødknap, optiske lysjusteringsknapper og laserpositionering mm.

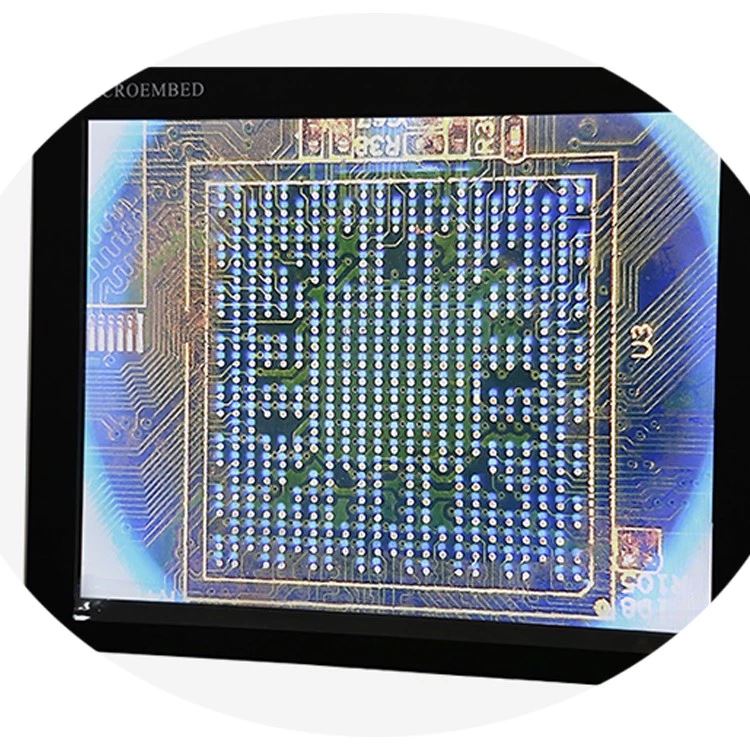

Skærm
1980P, 15 tommer, zoom ind 10x~220x, de kan hjælpe teknikeren med bedre at se alle prikker på chip og PCB.
Optisk CCD kamera
Importeret fra Japan har den to sider, der kan lave prikker af chip og PCB observeret på monitorskærmen med op til 5~10 millioner pixels.
6. Pakning og levering og serviceydelser af DH-A5 BGA REWORK STATION

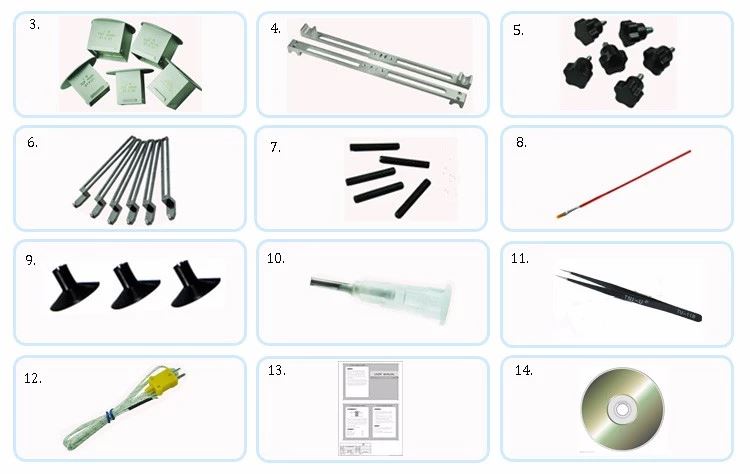

Pakke liste
1, DH-380 BGA rework station (touch screen) 1 sæt
2, Displaye 1 sæt
3, Vakuum suge Pad 3 stk
4, DH-380-specifikation(manuel) 1 kopi
5, varmluftsdyse 5 stykker (31*31/38*38/41*41/34*34/55*55)
6, Abnormitetsklemme 6 stk
7, Blossom knop 6 stk
8, Støtteskrue 6 stk
9, Ekstern Temperaturføler 1 stk
Leveringsdetaljer
Med DHL, TNT, FEDEX, luftfragt, søtransport og landtransport osv. tager det 3 ~ 30 dage at ankomme til destinationen ifølge forskellige forsendelsesmåder.
7. Dinghua BGA rework stations fordele:
Hvorfor vælge os
Vi er den professionelle BGA rework station producent. Og har været i denne sag i mere end 13 år.
Engageret i design, udvikling, produktion og salg.
2. Vores maskine er bedst i kvalitet med lav pris. Er populære hos værkstedet og træningsskolerne over hele verden.
Velkommen til at være vores agent.
3. Hurtig levering: FedEx, DHL, UPS, TNT og EMS. Mange modeller på lager hele tiden.
4. Betaling: Western Union, PayPal, T/T.
5.OEM og ODM er velkomne.
6.Alle maskinen vil være udstyret med brugervejledning og CD.
