Xray PCB inspektionsmaskine

Præcision afsløret: Den avancerede PCB X-Ray Inspection Machine for kompromisløs kvalitetskontrol

I den indviklede verden af ​​elektronikfremstilling er se ikke bare at tro,-det er at sikre. Defekter, der er skjult for det blotte øje, såsom BGA-hulrum, loddebrodannelse eller utilstrækkelig gennemfyldning af-huller, kan kompromittere integriteten af ​​en hel samling. Vores-state--kunstPCB X-Ray Inspection Machineer udviklet til at afsløre disse skjulte fejl med uovertruffen klarhed og effektivitet, og transformerer din kvalitetssikringsproces fra gætværk til garanteret præcision.

1. Overlegent bevægelses- og billedbehandlingssystem for komplet dækning

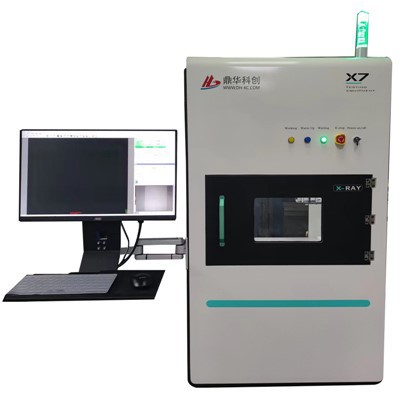

VoresPCB røntgen maskineer bygget på en fuldt motoriseret platform designet til maksimal adgang. Den store-diameter (530 mm) scene giver rigelig plads til overdimensionerede paneler. Dens præcise XY-bevægelse og fulde 360 ​​graders rotation sikrer, at hver loddeforbindelse kan bringes til midten af ​​inspektionsfeltet. Det afgørende er, at billeddetektorens 60--graders vippeevne giver mulighed for sidevinkleinspektion af lodrette forbindelser, hvilket gør den usædvanlig effektiv til at identificereBGA-loddefejl (f.eks. hoved-i-pude, hulrum) og problemer med gennem-stiftlodningder er usynlige fra en visning oppefra-ned.

2. Høj-Stabilitet Core Imaging Components
Kernen i systemet er en forseglet mikrofokus røntgenkilde. Dette lukkede-rørdesign er kendt for dets lange driftslevetid og stabile ydeevne, hvilket eliminerer behovet for rutinemæssig vedligeholdelse såsom olieskift, der kræves af ældre åbne-rørsystemer. Den fungerer sammen med en digital fladskærmsdetektor i høj-opløsning for at levere skarpe-tidsbilleder med fremragende kontrast, så du kan skelne små detaljer så små som et par mikrometer.

3. Intelligent software til forbedret produktivitet

Visuel navigation og automatiseret programmering: Den intuitive softwaregrænseflade har et navigationsoversigtsvindue. Du skal blot klikke på et sted, og scenen flyttes automatisk dertil. Du kan oprette, gemme og redigere trin-for-trin inspektionsprogrammer for forskellige tavletyper, hvilket muliggør fuldautomatisk batchinspektion.

Omfattende digital styring og integration: Hvert inspektionsprogram og dets tilsvarende røntgenbilleder gemmes i et struktureret "Rework Digital Library" for sporbarhed og nem genkaldelse. Systemet understøtter tilpasset integration med fabrikkenMWS (Manufacturing Execution Systems) og ERP platforme, så testdata kan flyde direkte ind i dine produktionsstyringsdashboards.

4. Udviklet til forskellige industrielle applikationer
Denne alsidige inspektionsløsning er ideel til en bred vifte af applikationer ud over standard PCBA'er:

Bilelektronik: Inspicering af-sikkerhedskritiske ECU-moduler og tætte forbindelser.

Luftfart og forsvar: Bekræftelse af integriteten af ​​høj-pålidelighedssamlinger.

LED fremstilling: Kontrol af loddedækning under store LED-chips på aluminiumssubstratplader.

Strømelektronik: Analyse af termiske puderhuller og samleskinnelodning i strømmoduler.

Hvorfor vælge vores PCB X-Ray Inspection Solution?

Dette system er mere end blot et inspektionsværktøj; det er et strategisk aktiv for din produktionslinje. Det dramatiskreducerer flugtfrekvensenaf latente defekter,sænker dyrt efterarbejde og fejl i marken, og giveruigendrivelige procesbevisertil compliance og kunderevision. Ved at automatisere de mest kritiske og gentagne aspekter af kvalitetskontrol frigør det dine dygtige teknikere til at fokusere på analyse og procesforbedringer, hvilket fremmer overordnet operationel excellence.

Invester i sikkerhed. Styrk din produktion med endelig indsigt.
