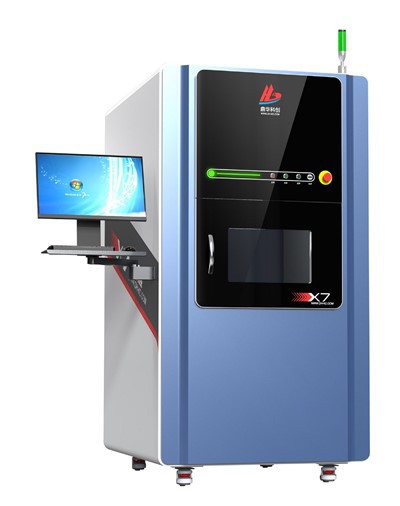

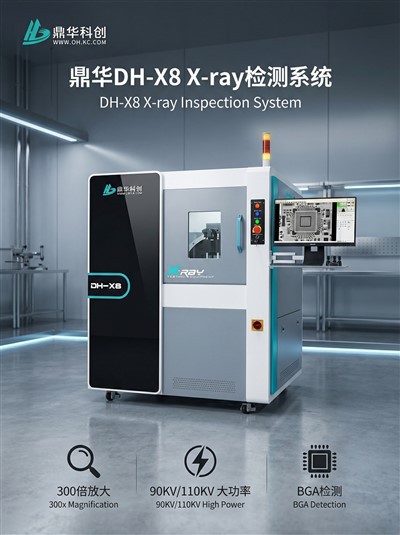

Røntgen til elektronik Voard
Denne PCB-røntgenmaskine leverer præcise ikke-destruktive tests til elektronik og fremstilling. Som en alsidig industriel røntgenmaskine har den en vippedetektor og et programmerbart trin til multi-vinkelinspektion – ideel til automotive ECU-testerapplikationer og PCB-samlingsanalyse.
Beskrivelse
Produktoversigt
Vores-state--kunstPCB X-ray Machineomdefinerer præcision, ikke-destruktiv test. Som en alsidigIndustriel røntgenmaskine, den leverer uovertrufne muligheder for kvalitetskontrol og fejlanalyse på tværs af kompleks elektronik og komponenter.
Kerneegenskaber og fordele
1.XY-Axis Motion Stage:Muliggør omfattende scanningsdækning, hvilket forbedrer produktinspektionsgennemløb og pålidelighed markant.
2,60 graders vipningsbilleddetektor:Letter ubesværet observation af sidevægsfejl- i komponenter såsom BGA'er, hvilket sikrer omfattendeECU tester-kvalitetsanalyse for kritisk bilelektronik.
3.Reel-tidslinjestrålekilde og -modtager:Anvender en høj-følsom japansk HAMAMATSU-forseglet kilde kombineret med en høj-digital flad--højdefinitionsdetektor til skarp,-realtidsbilleddannelse.
4.Visuel automatisk navigationsvindue:Bruger-venlig grænseflade giver operatører mulighed for hurtigt at lokalisere og zoome ind på inspektionsmål, hvilket strømliner arbejdsgangen.
5. Rummelig læsseplatform:Har et stort 550 mm x 670 mm inspektionskammer, der kan rumme en bred vifte af produktstørrelser.
6. Programmerbare inspektionsopskrifter:Ideel til automatisk inspektion af store-volumener, der øger effektiviteten og sikrer ensartede resultater batch efter batch.
7.Digital arbejdsbiblioteksstyring:Gem, rediger og administrer inspektionsprogrammer til gentagelige og sporbare kvalitetstjek.
8.S/ERP-systemintegration:Understøtter tilpasselig tilslutning til problemfri datastyring og integration i smarte fabrikssystemer.
Applikationsdomæner
Denne præmieIndustriel røntgenmaskineer udviklet til ekspertise inden for flere sektorer:
1. Halvleder og avanceret emballage:IC, BGA, CSP, Flip Chip inspektion.
2. PCB og samling (SMT/DIP):OmfattendePCB X-ray Machinetil loddesamlinger, hulrum og komponentplacering.
3. Bilelektronik:Kritisk inspektion forECU testerapplikationer, sensorer, stik og kontrolmoduler.
4. Autodele:Aluminiumsstøbegods, støbninger og andre-sikkerhedskritiske komponenter.
5.Ny energi:Battericelle- og modulinspektion for lithium-ion-batterier.
6. Specialiserede industrier:Fotovoltaiske celler, støbt plast, keramiske substrater og meget mere.
Produktparametre
Maskinspecifikationer :
| Punkt | Parameter | Punkt | Parameter | |
| Dimension: | 1500 × 1500 × 2100 mm | Strømforsyning: | AC220V 10A | |
| Vægt: | ca 1500 kg | Pakket vægt: | Ca.. 1800KG | |
| Pakkedimensioner: | 1600 × 1600 × 2200 mm | Strømforbrug: | 1,7KW | |
| Indlæsningsmetode: | manuel | Registreringstilstand: | offline | |
| Driftsmetode: | manuel | Administration af tilladelser: | adgangskode |
X-strålerør:
| Punkt | Parameter | Punkt | Parameter |
| Lysrør type: | lukket | Fotorør strøm: | 200μA |
| Lysrørspænding: | 90KV | Fokusstørrelse: | 3-5 um |
| Kølemetode: | luftkøling | Geometrisk forstørrelse: | 300 gange |
Billedbehandlingssystem:
| Punkt | Parameter | Punkt | Parameter |
| Detektor: | Ny TFT | Strålingstolerance: | 10000 Gy |
| Effektivt billeddannelsesområde: | 130 × 130 mm | Beskyttelsesniveau: | IP65 |
| Pixel matrix: | 1536 × 1536 | Størrelse: | 176 × 176 × 47 mm |
| Pixelstørrelse: | 85μm | Vægt: | 3,5 kg |
| Rumlig opløsning: | 5,8 lp/mm | Magt: | 9W |
| Billedhastighed: | 20 fps | Driftstemperatur: | 10-40 grader |
| AD-konverteringscifre: | 16 bit | Opbevaringstemperatur: | -10-55 grader |
| Datagrænseflade: | Gigabit Ethernet | Driftsfugtighed: | 20-90%HP (ingen kondensering) |
| Triggertilstand: | kontinuerlig optagelse, pulssynkronisering | Opbevaringsfugtighed: | 10-90%HP (ingen kondensering) |
| Røntgenenergiområde:- | 40KV-130KV | Billedindstillinger: | Lysstyrke, Kontrast, Auto Gain og Eksponering |
Industriel pc
| Punkt | Parameter | Punkt | Parameter |
| Overvåge: | 21,5-tommer højopløsningsskærm | Operativsystem: | Windows 10 64-bit |
| Betjeningsvejledning: | Tastatur/mus | Harddisk/hukommelse: | 1TB/8G |
Sikkerhedsgaranti
Strålingsdosis:
Bruger en stål-bly-beskyttende struktur i stål med frontdørens visningsvindue lavet af bly-indeholdende glas til strålingsafskærmning. På enhver position 20 mm fra kabinettet, den målte strålingsdosisækvivalenthastighed Mindre end eller lig med 1 μSv/h, i overensstemmelse med internationale standarder.
Udsigtsvindue i blyglas:
Gennemsigtigt blyglas isolerer stråling, mens det tillader observation af testobjektet.
Sikkerhedslås:
Alle vedligeholdelsesadgangsdøre er udstyret med to grænseafbrydere med høj-følsomhed. Når en dør åbnes, bliver røntgenrøret øjeblikkeligt og automatisk af-strøm.
Elektromagnetisk sikkerhedsdørkontakt:
Udsigtsvinduet er udstyret med en elektromagnetisk kontakt, der forhindrer vinduet i at blive åbnet, mens røntgenrøret er i drift.
Nødstopknap:
Placeret ved siden af operatørens position; strømmen afbrydes straks ved at trykke på den.
Visningsvindue:
Har et gennemsigtigt visningsvindue, der tillader direkte observation af prøven under drift.
Røntgenrørbeskyttelse:-
Røntgenrøret skal lukkes ned, før det forlader softwaregrænsefladen for at udføre andre handlinger.
Registrering af billeder
Vælg vores system ikke kun som enPCB X-ray Machine, men som en kompletIndustriel røntgenmaskineøkosystem designet til at imødekomme de strenge krav fra moderne fremstilling og kvalitetssikring, især for avanceredeECU testervalidering og videre.
