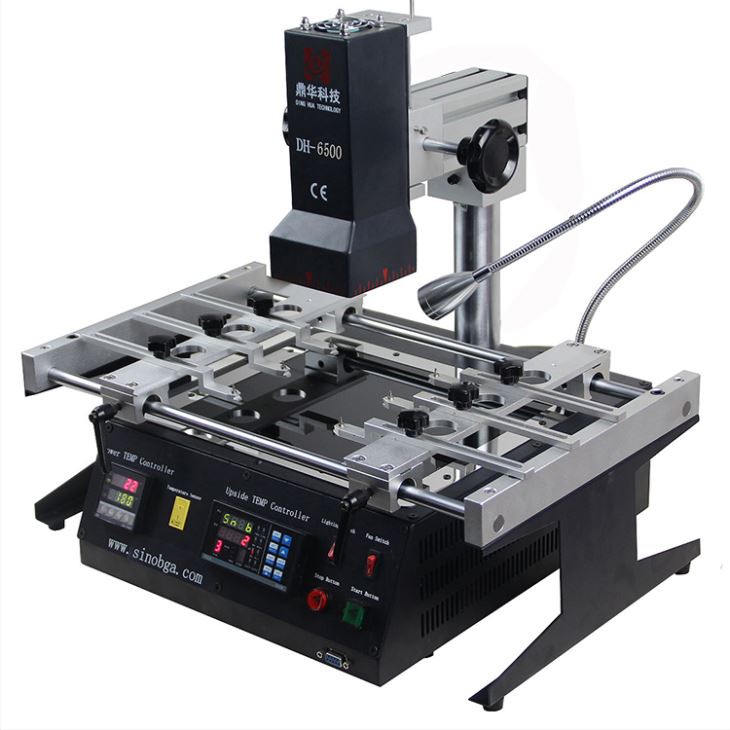

SMD BGA Rework Station

IR -tastatur BGA Reballing Machine

Fuld IR BGA -omarbejdningsstation med to varmezoner, der er egnet til store chips (op til 80 × 80 mm) og forskellige PCB'er, såsom dem i tv'er, spilkonsoller og computere .



1. Produktionsparameter for SMD BGA Rearbejd Station

Total magt	2300W
Øverste varmeapparat	450W
Bundvarmer	1800W, fuldt lukket i et glasskærmet rum
Magt	110 ~ 250V 50/60Hz
Tophovedbevægelse	Op / ned, roter frit .
Belysning	Taiwan ledede arbejdslys, enhver vinkeljusteret .
Opbevaring	Opbevar 10 grupper af temperaturprofiler
Placering	V-greb, PCB-support kan justeres i X-, Y-retningen med en ekstern universel armatur
Temperaturkontrol	K sensor, lukket loop
Temp -nøjagtighed	± 2 grad
PCB -størrelse	Max 270 * 320 mm min 20 * 20 mm
BGA -chip	5*5 ~ 80*80 mm
Minimum chipafstand	0,15 mm
Ekstern temperamentsensor	1 stk
Dimensioner	L480 × W370 × H390 mm
Nettovægt	Ca. 15,5 kg





2. Produktoplysninger

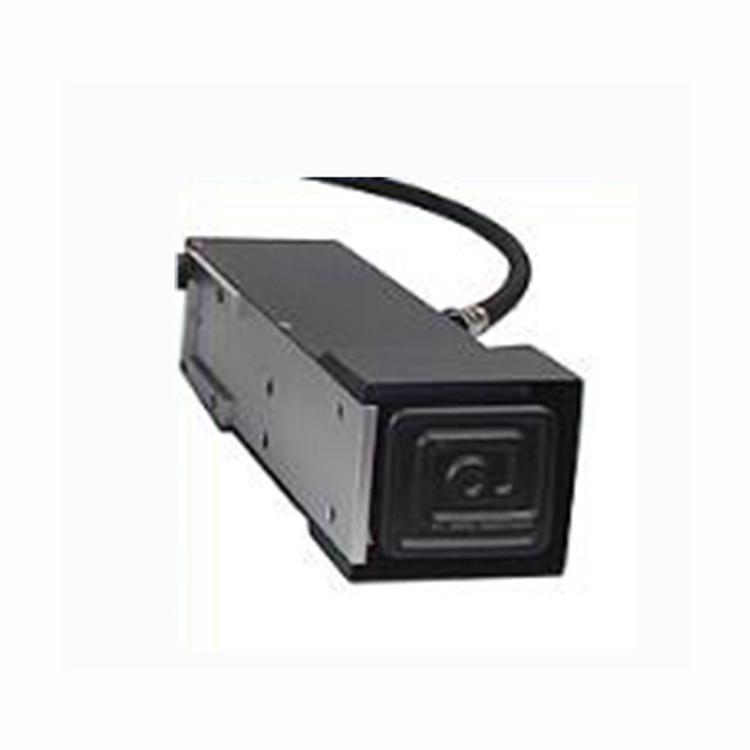

Top IR -varmeapparat: 80 × 80 mm, 450 W, 110–240 V (valgfrit) . kan varme næsten alle chiptyper .

Velegnet til bundkort op til 270 × 320 mm .

Bund IR -varmeapparat: fuldt lukket med et glasskjold .

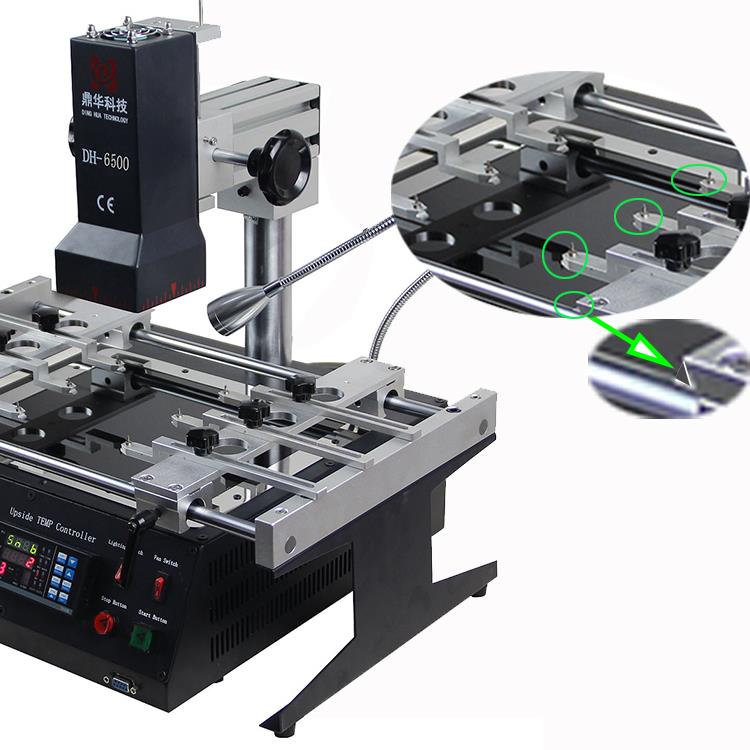

Universelle inventarMedtag krokodileklip, "V" riller og konvekse understøtter til at sikre PCB'er af enhver form-fra tv'er og computere til iPhones .

Uanset PCB er tv, computer, selvom iPhone osv. .

Universelle inventar til enhver PCB med uregelmæssig form

Instrumentpanel til temperatur og tidsindstilling, let at betjene og bruge bekvemt

Instrumentpanel



3. Speciel funktion

• Importerede høj kvalitet, holdbare varmeapparater .
• Taiwan-fremstillet infrarød keramisk forvarmningsplade med glasafskærmning .
• IR-opvarmning med dobbeltzone: Både øvre og nedre forvarmningszoner .
• K-type lukket loop temperaturkontrol med ± 2 graders nøjagtighed .
• Ekstern sensorstik til mere nøjagtige temperaturaflæsninger .
• Sound Alert: Voice -påmindelse 5–10 s inden opvarmningscyklussen slutter, hvilket hjælper operatøren med at forberede .



4. Vores service IR -tastatur BGA Reballing Machine

• Før levering: Hver maskine gennemgår en 24 -timers vibrationstest, efterfulgt af en endelig inspektion .
• Efter levering: Ved ankomsten til tolden kontakter vi dig via e -mail, telefon eller whatsapp for at hjælpe med clearance .
• Ved modtagelse: Vi leverer installationsvejledning og operationel support .

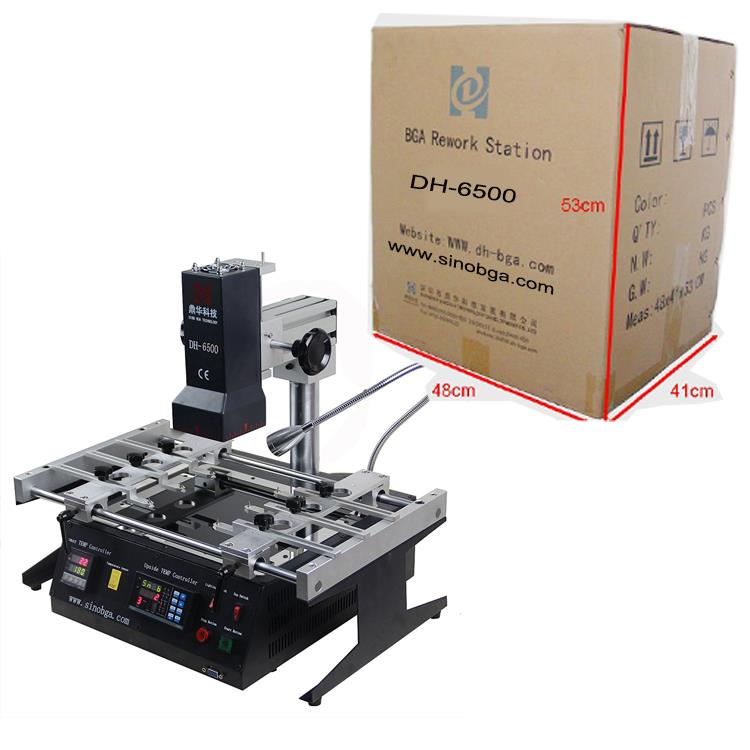

5. Pakning

• Kartonkasse med skumindsatser til sikker transport .
• Pakkede dimensioner: 48 × 53 × 41 cm; Bruttovægt: 23 kg .



FAQ



Værktøjer og materialer

Reparation er og kan altid forblive, en meget arbejdskrævende operation, der er mere afhængig af individuelle operatørfærdigheder end på automatisering . På trods af tilgængeligheden af ​​fremragende reparationsværktøjer, er mange interne reparationsoperationer dårligt udstyret . Følgende er nogle grundlæggende retningslinjer for det essentielle udstyr, der er nødvendigt i en moderne reparationsoperation:



1. Ergonomisk arbejdsstation

Effective repair work cannot be performed on an old workbench or makeshift setup. PC board repair requires a high level of concentration and dexterity. Therefore, a proper workstation - ESD-grounded and equipped with adequate lighting, power outlets, and ergonomic comfort - is essential. Whenever possible, frequently used systems should be securely mounted to the work surface For at forbedre effektiviteten .





2. Stereo -mikroskop af høj kvalitet

Præcisionsreparation kan ikke udføres uden denne type mikroskop, der altid er tilgængelig . begrænset adgang er utilstrækkelig, da det skal bruges kontinuerligt ., mens videokameraer og skærme kan være egnede til inspektion eller træning, de mangler klarheden leveret af kvalitetsoptik eller fiberoplys -lys. Valgkager til lysretning er de bedste muligheder for dette formål .



3. Lodning

Præcisions lodning er afgørende for moderne reparationsoperationer . teknikere kan ikke længere stole på traditionelle lodningsværktøjer, der ofte blev brugt for kun få år siden . De kræver nu topkvalitetsloddyr, der er meget kontrollerbare, ergonomisk designet og kompatible med en lang række fine tip .}}



4. Værktøjer til fjernelse af komponent

Den stigende række af komponenter - både store og små - kræver en række specialiserede værktøjer og teknikker til sikker og effektiv fjernelse . Disse værktøjer bruger typisk en af ​​følgende opvarmningsmetoder: ledende (ved kontakt), konvektiv (ved varm gas) eller begrænsninger (ved fokuserede infrarøde lamper) {.} hver metode har sine advantagninger og begrænsninger af de specifikke specificerede infrarøde lamper) {.} hver metode har sine advantages og begrænsninger afhænger af de specifikke specifikke infrarøde lamper) applikation .



5. Forvarmningsstation

Når det er muligt, forvarmes hele PC-kortet, før du fjerner SMT-komponenter . forvarmning, reducerer termisk stød fra lokaliseret opvarmning og fremskynder omarbejdningsprocessen . Mens de fleste faciliteter har hærdning eller tørring af ovne, er en yderligere forvarmningstation ofte nødvendig for at opretholde en konsistent varme {{} 2}} en varmplat-stil eller en tilspilning af en yderligere forudopvarmning, der vedligeholdes den konsistente varme {{2 Det fjernes fra ovnen eller opvarmer den fra omgivelsestemperatur .



6. Mikroboring og slibningsværktøj

Mangelfulde, håndholdte borings- og slibningsværktøjer, der huser både motor- og strømforsyningen i håndstykket, er vanskelige at kontrollere for detaljeret reparationsarbejde . En let, tandlæge-bore-boreværktøj foretrækkes til præcisionsopgaver .}
