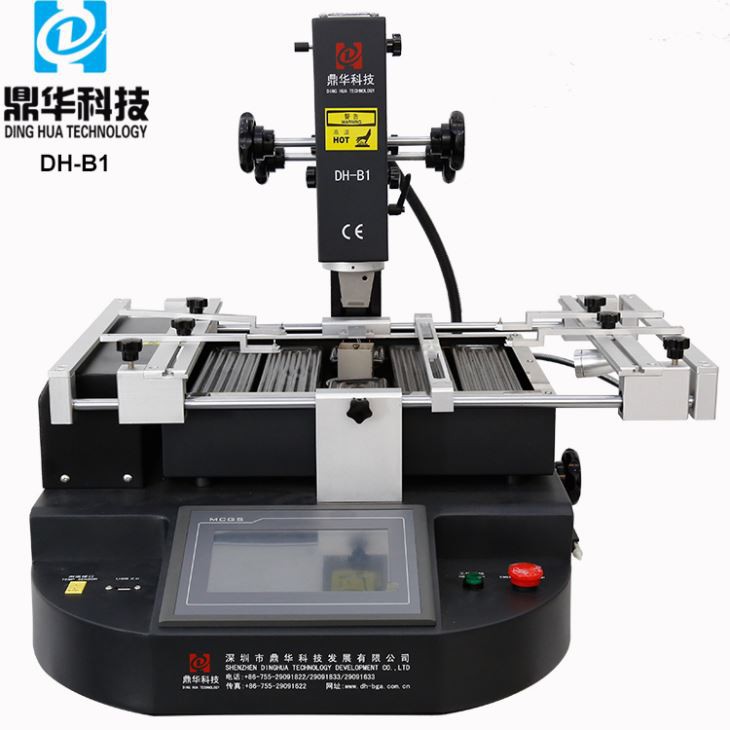

Hot Air Touch Screen BGA loddestation



Vi er en producent, der har samarbejdet med internationale virksomheder, såsom Foxconn, Lenovo og Huawei, i over 8 år inden for BGA/SMT omarbejdningsstationer. Vores BGA-omarbejdningsstationer sælges over hele verden, og vi har agenter i lande som Iran, USA, Mexico, Indien og Vietnam. Vi håber, at du også kan være med. Din tilfredshed er altid vores forfølgelse.

Funktioner

• Udbredt til omarbejdning af CPU- og GPU-chips på bærbare computere, PS3, PS4, XBOX360 osv.
• Lodning, aflodning, fjernelse og montering af BGA-chips gennem manuel betjening.
• Udstyret med både top og bund varmluftvarmere, og en bund infrarød varmeplade.
• Brugervenlig berøringsskærm for nem betjening.
• Understøtter omarbejdning af BGA, CCGA, QFN, SMD komponenter osv.
• Præcis temperaturkontrol med en nøjagtighed på ±2 grader.
• Overlegne sikkerhedsfunktioner, herunder nødbeskyttelse.

Produktparameteren

Samlet kraft	4800W
Topvarmer	800W
Bundvarmer	2. 1200W, 3. IR-varmelegeme 2700W
Magt	AC220V±10％ 50Hz
Belysning	Taiwan led arbejdslys, enhver vinkel justeret.
Driftstilstand	Skuffestil HD-berøringsskærm, intelligent samtalegrænseflade, digital system indstilling
Opbevaring	50.000 grupper
Topvarmer bevægelse	Højre/venstre, fremad/bagud, roter frit.
Positionering	Intelligent positionering, PCB kan justeres i X, Y retning med "5 point support" + V-groov PCB beslag + universal armaturer.
Temperaturkontrol	K-sensor, tæt sløjfe
Temp nøjagtighed	±2 grader
PCB størrelse	Max 390×400 mm Min 22×22 mm
BGA chip	2x2 mm - 80x80 mm
Minimum spånafstand	0.15 mm
Ekstern temperaturføler	1 stk
Dimensioner	610*620*560 mm
Nettovægt	40 kg

Produktets funktion

Maskinens nødknap, enhver presserende tilstand, den kan trykkes ned, derefter BGA omarbejde

maskinen stopper straks med at arbejde, og tværstrømsventilator begynder at køle af for PCB/chip og in-

frared forvarmningsområde.

Tempe sensor kan overvåge realtidstemperaturen på chip, USB 2.0 til softwareupload

eller download af skærmbilledet osv.

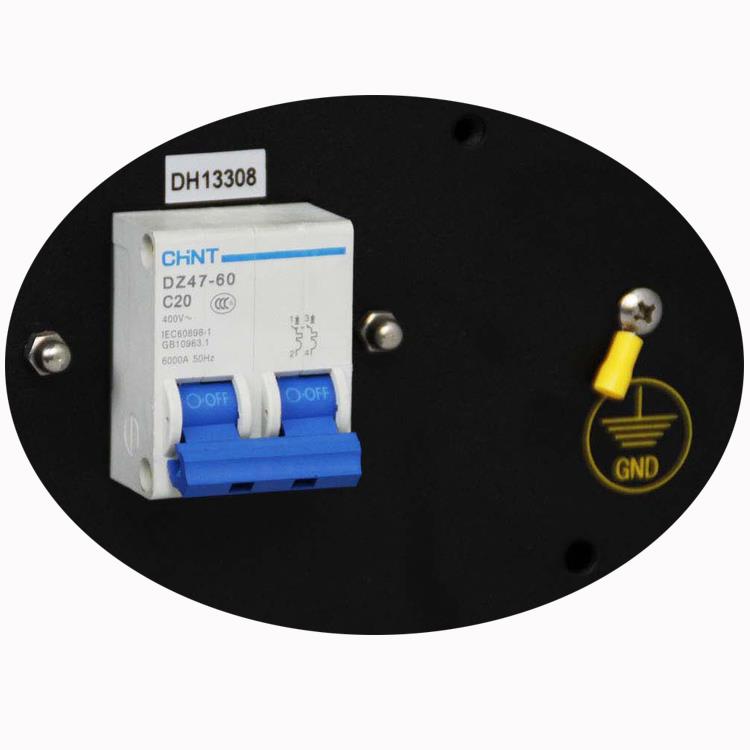

Luftkontakt, som stopper, når valutaen ikke er normal (mere eller mindre), såsom lækage

af elektricitet, kortslutning, overstiger strømspændingen det normale omfang (+/- 10%).

"GND" til tilslutning af jordledningen for at give sikrere teknologi ved hjælp af maskine.

Hvordan virker BGA-loddestationen?

BGA-loddestationen har et ryddeligt og enkelt betjeningsinterface med én temperatursensorport, en USB 2.0-port, en lyskontakt og en nødknap. Den industrielle computer, der er udstyret med en 7-tommer berøringsskærm, kan gemme op til 5,000 profiler, så du kan gemme vellykkede profiler til fremtidig reference.

Produktkvalifikation af Hot Air Touch Screen BGA-loddestationen

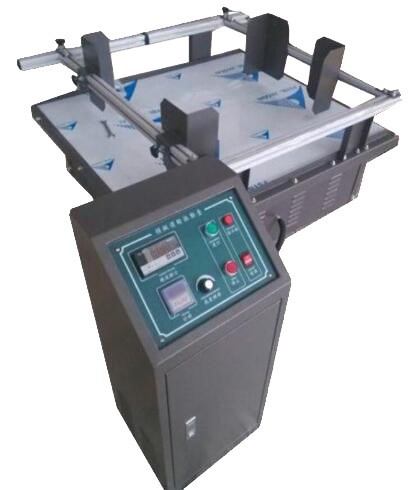

Billedet ovenfor viser en simuleret biltransportmaskine. Alle vores maskiner gennemgår en streng testproces: de kører uafbrudt i 3 dage og udsættes derefter for mindst 24 timers vibrationstest. Herefter kører de i yderligere 24 timer for at identificere eventuelle potentielle problemer og forhindre fremtidige problemer for vores kunder. Til dato er vi det eneste firma i Kina, der udfører så grundige tests i denne industri.

FAQ

Q: Hvad er et PCB?

A:Et PCB (Printed Circuit Board) er lavet af lag af glasfiber og kobber, der er limet sammen.

Q: Kan jeg bruge 110V til denne maskine?

A:Ja, maskinen kan køre på 110V, men giv venligst besked på forhånd, da nogle komponenter muligvis skal justeres.

Q: Kan jeg bruge en afloddet chip til at lodde den på et printkort igen?

A:Ja, så længe basispunktet forbliver intakt, kan chippen genbruges efter at være blevet kuglet igen.

Q: Hvordan kan jeg identificere, hvilken chip der har et problem?

A:Normalt har du brug for en røntgenmaskine til at diagnosticere problemet.



Et par tips om reparation: Lederreparation og svejsemetode

Før du bruger noget svejseudstyr, skal der tages visse forholdsregler. Sørg for, at udstyrets elektroder er renset, justeret og indstillet til den passende pladetykkelse.

Testprøver med lignende kredsløbsbredder, afstand, tykkelse, overfladefinish og kontur bør anvendes. Observer og test svejsekvaliteten, justeringen, misfarvningen, sammensmeltningen og udseendet af basismaterialet i svejseområdet. Juster svejseudstyrets indstillinger og gentag indtil et acceptabelt resultat er opnået.

Justeringen af ​​det svejsede bånd til kredsløbsmønsteret skal være inden for {{0}},050 mm (0,002"). Svejsningens vedhæftningsstyrke skal overstige kredsløbets/grundmaterialets.

Procedure

1. Rengør området.
2. Vælg en sektion af Kovar-bånd, der matcher bredden af ​​det ledermønster, der repareres (± {{0}},050 mm eller 0,002").
3. Klip båndet ca. 3,0 mm (0.120") længere end det afsnit, der skal repareres.
4. Rengør båndlederen og basismaterialet omkring reparationsområdet.
5. Placer og centrer båndet over den sektion, der skal repareres, og efterlad lige lange på hver side parallelt med kredsløbsmønsteret.
6. Placer printpladen under svejseelektroderne, så elektroderne trykker på reparationsområdet.
7. Hold båndet på plads med en præcisionspincet, indtil svejsningen er færdig. Svejs på plads ved hjælp af indstillinger baseret på de accepterede testprøver.
8. Rengør området.
9. Undersøg omhyggeligt samlingen for svejsekvalitet og justering.
10. Påfør om nødvendigt en lille mængde flusmiddel og tin hele området med lodde.
11. Rengør området igen.

Hvis det er nødvendigt, belæg det reparerede område med epoxy.
