Automatisk optisk Bga Reballing Station
Automatisk optisk BGA reballing-station Maskinen DH-A2E er en fuldautomatisk BGA-genbearbejdningsstation med automatisk chipføder, skærm (15 tommer, 1080P), automatisk optisk CCD-justeringssystem importeret fra Panasonic og kulfibervarmerør dækket af glasskjold osv. Bruges til personlig...
Beskrivelse
Automatisk optisk bga reballing station

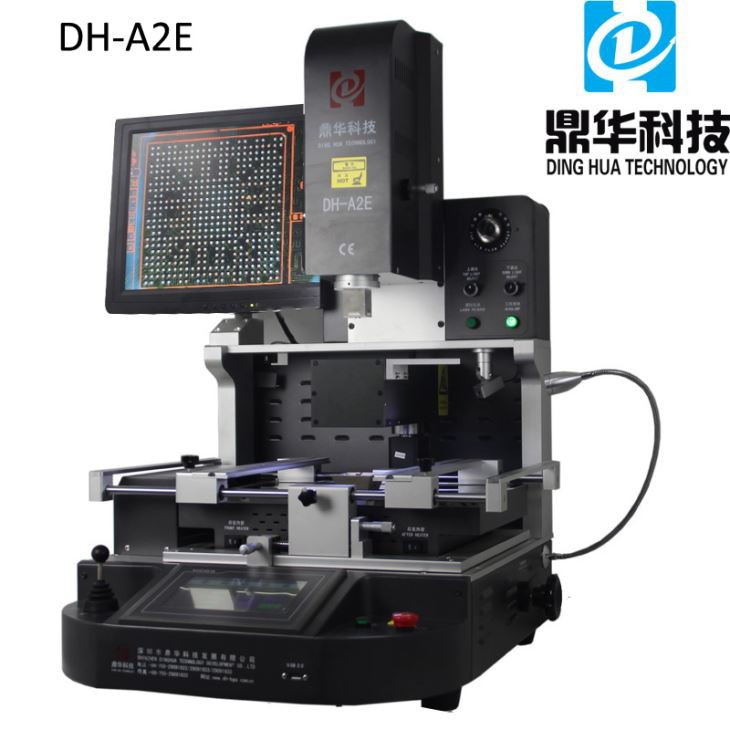

Maskinen DH-A2E er en fuldautomatisk BGA omarbejdningsstation med automatisk chipføder,
skærm (15 tommer, 1080P), automatisk optisk CCD-justeringssystem importeret fra
Panasonic, og kulfiber varmerør dækket af glasskærm osv. Anvendes til pers-
onal reparation, ammunitionsfabrik eller universitetslaboratorium og andre afdelinger.
Produktparameteren forAutomatisk optisk BGA reballing station
Samlet kraft | 5200W |
Topvarmer | 1200W |
Bundvarmer | 2. 1200W, 3. IR-varmelegeme 2700W |
Strøm | AC110~240V±10~50/60Hz |
Automatisk fodringssystem til chip | |
Driftstilstand | To tilstande: manuel og automatisk, frit valg! HD berøringsskærm, intelligent mand-maskine, digital systemindstilling. |
Opbevaring af temperaturprofil | 50.000 grupper |
Optisk CCD kamera linse Spånføder | Automatisk strækning og foldning for at vælge og udskifte BGA-chip, PLC styring |
Kameraforstørrelse | 10x - 220x |
Finjustering af arbejdsbænk: | ±15 mm frem/tilbage, ±15 mm til højre/venstre |
Top mikrometer | Max 60 grader |
Placeringsnøjagtighed: | ±0,01 mm |
BGA positionering | Laserpositionering, hurtig og nøjagtig positionering af PCB og BGA |
PCB position | Intelligent positionering, PCB kan justeres i X, Y retning med "5 point support" plus V-rille PCB beslag plus universal armaturer. |
Belysning | Taiwan led arbejdslys, 5W, kan justeres i alle vinkler |
Temperaturkontrol | K-sensor, tæt sløjfe |
Temp nøjagtighed | ±1 grad |
PCB størrelse | Max 450×400 mm Min 22×22 mm |
BGA chip | 2x2 - 80x80 mm |
Minimum spånafstand | 0.1 mm |
Ekstern temperaturføler | 1 stk |
Dimensioner | L600×B700×H850 mm |
Nettovægt | 70 kg |
Produktdetaljerne for automatisk optisk BGA reballing station
Skærm, 15 tommer, 1080P, zoom ind/ud 10x~220x, alle prikkerne under chippen eller på
PCB kan ses tydeligt, billeddannelse tydeligt, automatisk fokus.

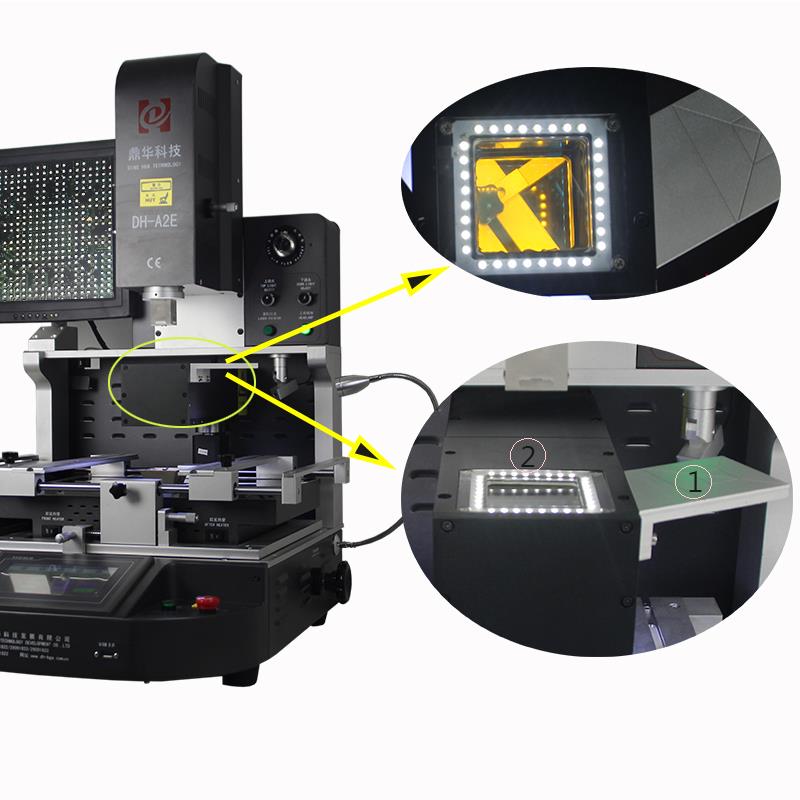

En automatisk optisk CCD og en chipføder
Dette er en højopløsnings optisk CCD, som bruges til en PCBA og en chip, der skal afbildes.
"1" er en automatisk spånføder, som kan sættes på en chip med en størrelse på op til 80*80 mm;
"2" er en optisk CCD med en delt vision for et PCB vs en chip justeret på en skærm.
Begge kører automatisk sammen til justering, afhentning og udskiftning osv
Den nederste varmluft og IR
"1" er den nederste varmluftsvarmedyse, som kan tilpasses fra 2*2~80*80 mm, endda
dog vil op til 100*100 mm, lavet af titanlegering, ikke blive rusten, og med magnetisk pe-
destal, kan installeres enkelt og nemt. Der er også en lille skrue-form i midten af
den dyse, den kan beslag et bundkort med en stor størrelse ved opvarmning.
"2" er den nederste IR-forvarmningszone, og beskyttet af en speciel glasbeklædning, disse carb-
på kernevarmerør installeret indeni, som kan frigive selv varmeenergi, hvilket gør en møl-
erboard være beskyttet i bedste fald.
Varmluft opvarmning
Varmluftvarmere, over- og bundvarmere til luftstrøm, hvilket gør loddekuglen smeltet, så
lodning eller aflodning af en chip på et bundkort.
Fremstillet af importerede materialer, der har en jævn luftstrøm og varig varme, som det bruger
livet er mere end 10 år.
Vores reservedele leveret af kendte firmaer
Såsom Omron relæ, Mitsubish PLC, Meanwell strømforsyning osv.
Pakning og levering:
Pakket med stærk krydsfinerboks til BGA omarbejdningsstation.
Leveret af DHL, FedEx, TNT og SF, men også, jernbane-, sø- eller luftfragt,
afhængig af mængde og kundernes krav.
