Omarbejdningsstation med varmluftsdyser

Rework Station med varmluftsmundstykke. Køb automatisk efterbearbejdningsstation hos os, så få Hot Air dyser gratis

Beskrivelse

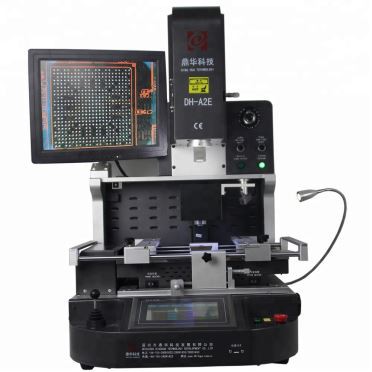

Automatisk omarbejdningsstation med varmluftsdyser

En automatisk efterbearbejdningsstation med varmluftsdyser er et stykke elektronisk udstyr, der bruges til reparation og efterbearbejdning

elektroniske komponenter på printplader (PCB'er). Den består typisk af en basisenhed, varmluft, IR-forvarmning, en dyse,

og et kontrolsystem.

1.Anvendelse af automatisk omarbejdningsstation meddyser.

Lod, reball, aflodning af forskellige slags chips: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,

PBGA, CPGA, LED-chip.

2.Product Features of Automatic Rework Station meddyser.

3.Specifikation af laserpositionering Rework Station meddyser.

Fremragende tekniske detaljer muliggør avancerede funktioner og stabilitet.

magt	5300W
Topvarmer	Varmluft 1200W
Bundvarmer	Varmluft 1200W.Infrarød 2700W
Strømforsyning	AC220V±10% 50/60Hz
Dimension	L530B670H790 mm
Positionering	V-rille PCB støtte, og med ekstern universal armatur
Temperaturkontrol	K-type termoelement, lukket sløjfestyring, uafhængig opvarmning
Temperatur nøjagtighed	±2 grader
PCB størrelse	Max 450490 mm,Min 2222 mm
Finjustering af arbejdsbænk	±15 mm frem/tilbage, ±15 mm til højre/venstre
BGAchip	8080-11 mm
Minimum spånafstand	0.15 mm
Temp sensor	1 (valgfrit)
Nettovægt	70 kg

4.Detaljer om Infrarød CCD Camera Rework Station med Hot Air Gun Loddekolbe

5. Hvorfor vælge vores automatiske omarbejdningsstation med varmluftpistol loddekolbe?

6.Certifikat for Optical Alignment Rework Station meddyser.

UL, E-MARK, CCC, FCC, CE ROHS certifikater. I mellemtiden, for at forbedre og perfektionere kvalitetssystemet,

Dinghua har bestået ISO, GMP, FCCA, C-TPAT revisionscertificering på stedet.

pace bga rework station

7.Packning & forsendelse af Automatisk CCD Camera Rework Station meddyser.

8.Forsendelse forSplit Vision Rework Station meddyser.

DHL/TNT/FEDEX. Hvis du ønsker en anden forsendelsesperiode, så fortæl os venligst. Vi vil støtte dig.

Relateret viden om automatisk efterbearbejdningsstation med varmluftpistol loddekolbe

Elektrodebestemmelsesmetode

Til test af transistorer skal du bruge R100 indstilling for germanium transistorer og R1k indstilling for silicium transistorer på multimeteret. Først skal du fastgøre den røde sonde på en vilkårlig stift, og bruge den sorte sonde til at måle de to andre stifter. Se efter to små modstandsværdier. Hvis der ikke findes en lille modstand, skal du flytte den røde sonde til en anden stift og fortsætte med at teste, indtil du finder to små modstande. Hvis der ikke registreres en lille modstand med den røde probe fast, skal du skifte til fastgørelse af den sorte probe og gentage processen.

Når to små modstande er fundet, angiver den faste sonde basen. Hvis den sorte sonde er fast, er transistoren NPN. Hvis den røde sonde er fast, er transistoren PNP.

A. Modstandsmetode til bedømmelse af polaritet

Brug et multimeter til at måle modstanden mellem de to ben, undtagen basen. Udfør målingen to gange, og vend proberne hver gang. For germaniumtransistorer vil den målte modstand være mindre. Hvis det er en PNP-type, skal den sorte sonde forbindes til emitteren og den røde sonde til solfangeren. For en NPN-type skal den sorte sonde forbindes til solfangeren og den røde sonde til emitteren. For siliciumtransistorer vil den målte modstand være større.

B. PN Junction fremad modstandsmetode

Mål den fremadgående modstand af de to PN-forbindelser individuelt. Stiften med den højere modstand er emitteren, og stiften med den lavere modstand er opsamleren.

C. Amplifikationsfaktormetode

Brug multimeterets to testledninger til at komme i kontakt med de to andre ben end basen. For en PNP-transistor skal du røre ved basen og stiften forbundet med den røde sonde for at se markøren svinge. Vend derefter proberne og mål igen. Den højere aflæsning indikerer den korrekte konfiguration, med den røde sonde tilsluttet til solfangeren. For en NPN-transistor vil den sorte sonde være forbundet til kollektoren.

Note:Forskellen på en analog måler og en digital måler er, at den røde sonde på en analog måler er forbundet til den negative side af strømforsyningen, hvorimod det for en digital måler er det modsatte.
