Touch skærm Samsung BGA omarbejdning Station

Berøringsskærm samsung bga rework station Hurtig forhåndsvisning: Original fabrikspris! DH-A1 BGA Rework Machine med IR-varmer til ipad-reparation er nu på lager. Den er designet af et brugervenligt betjeningssystem, der har til formål at hjælpe operatøren med at forstå, hvordan man bruger den inden for få minutter. 1. Specifikation...

Send forespørgsel

Beskrivelse

Touch screen samsung bga rework station

Hurtig forhåndsvisning:

Original fabrikspris! DH-A1 BGA Rework Machine med IR varmelegeme til ipad reparation er nu på lager. Den er designet

af brugervenligt betjeningssystem, der sigter mod at hjælpe operatøren med at forstå, hvordan man bruger det inden for få minutter.

1. Specifikation

Specifikation
1	Strøm	4900W
2	Topvarmer	Varmluft 800W
3	Bundvarmer Jernvarmer	Varmluft 1200W, Infrarød 2800W 90w
4	Strømforsyning	AC220V±10%50/60Hz
5	Dimension	640730580 mm
6	Positionering	V-rille, PCB-understøtning kan justeres i enhver retning med eksternt universalarmatur
7	Temperaturkontrol	K-type termoelement, lukket sløjfestyring, uafhængig opvarmning
8	Temp nøjagtighed	±2 grader
9	PCB størrelse	Maks. 500 * 400 mm Min 22 * 22 mm
10	BGA chip	22-8080 mm
11	Minimum spånafstand	0.15 mm
12	Ekstern temperatursensor	1 (valgfrit)
13	Nettovægt	45 kg

2.Anvendelse af DH-A1 BGA omarbejdningsstationen

Anvendelse til BGA Rework Stations

BGA omarbejdningsstationer har flere forskellige applikationer i verden af PCB reparation og ændring. Her er et par stykker

af de mest almindelige applikationer.

Opgraderinger: Opgraderinger er en af de mest almindelige årsager til omarbejde. Teknikere skal muligvis udskifte dele eller tilføje

opgraderet stykker til et printkort.

Defekte dele: PCB'er kan have forskellige defekte dele, der kan kræve efterbearbejdning. For eksempel kan puder blive beskadiget under

BGA-fjernelse, et hvilket som helst antal dele kan være varmebeskadiget, eller der kan være for meget loddeforbindelse.

Defekt montering: Der kan opstå en række fejl under omarbejdningsprocessen. For eksempel kan PCB'et have forkert BGA

orientering eller en dårligt udviklet termisk BGA-omarbejdningsprofil. Hvis dette er tilfældet, vil PCB sandsynligvis skulle gennemgå yderligere

omarbejde for at afhjælpe den defekte samling.

3.Hvorfor skal du vælge Dinghua?

1.Streng kvalitetskontrol.

2.Selv efter at PCB og chips er blevet repareret på BGA rework station i flere gange, er udseendet og funktionerne ikke

påvirket.

3. Bredt anvendelsesområde:

Bundkort til computer, smartphone, bærbar computer, digitalkamera, klimaanlæg, tv og andet elektronisk udstyr fra medicinsk udstyr

industri, kommunikationsindustri, bilindustri mv.

Bredt anvendelsesområde: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA, CPGA, LED-chip.

4.Høj succesrate for BGA eller andre chips omarbejde.

4. Relateret viden:

BGA Re-balling

BGA-komponentens post-reball reflow-profil skal udvikles omhyggeligt for at minimere potentielle skader forårsaget af varmecyklus

og øge succesraten for processen. Mens profilen udvikles, skal flere forhold og faktorer tages i betragtning i rækkefølge

at opnå konstante tilfredsstillende og gentagelige resultater. Nogle af de forhold, vi overvejer, er masseforholdet mellem substrat og ledninger, vægt

af BGA-enheden, array-densitet / pitch / loddekuglestørrelse, driftstemperaturer, længden af operationstid i felt før BGA

fejl, fremstillingsproces, brugt original loddepasta/bump og kundens RoHS-krav.

I de tilfælde, hvor pålidelighed foretrækkes, foreslår vi blykonvertering af enheden, da dette i høj grad øger fleksibiliteten af loddeforbindelser

og eliminerer problemer relateret til hulrum, blyfri lodde revner og udvikling af knurhår. Proceduren til succesfuld udskiftning af loddekugler på BGA-enhed involverer fjernelse af resterende loddemetal med enten varmluft, aflodningsvæge eller loddevakuum, afhængigt af omarbejdningsevneniveauet for komponent og klientkrav. Denne procedure er en afgørende fase under omarbejdning af BGA-komponenter og udføres i et støvfrit renrumsmiljø for at eliminere al potentiel BGA-jordforurening og sikre kvalitetsbindingen mellem loddekuglen og BGA-områder. Under kundekrav kan vi tilføre argon/nitrogen til vores lukkede miljø-reballing-ovne for yderligere at udvide kvaliteten af lodning.

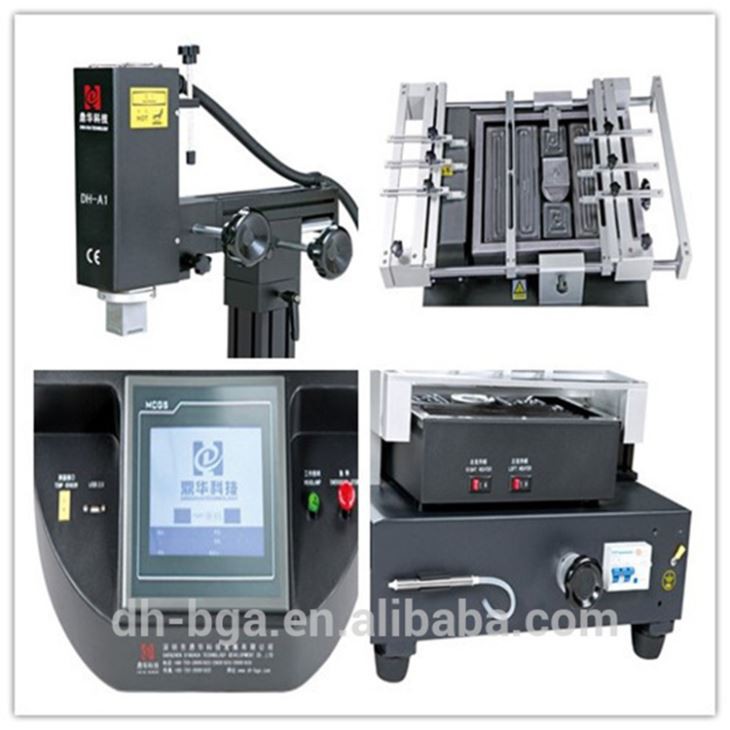

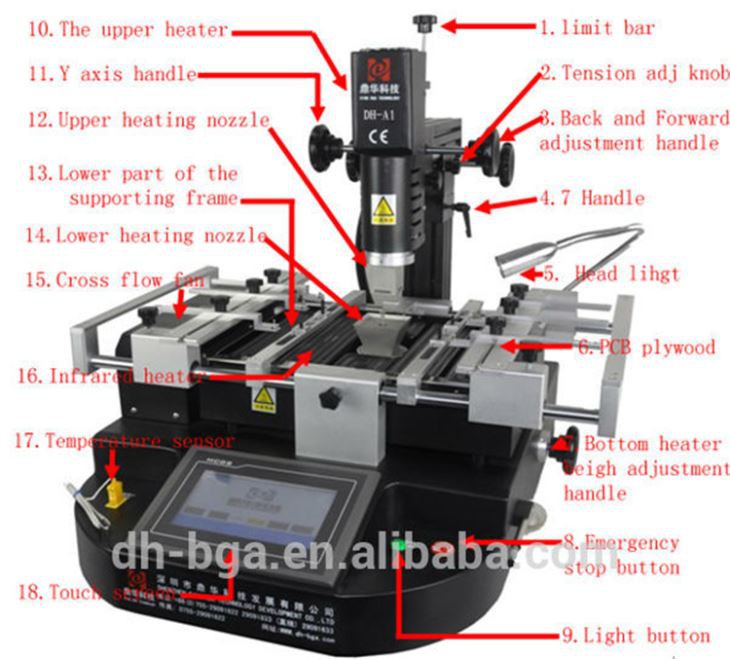

5. Detaljerede billeder af DH-A1 BGA REWORK STATION

DH-A1 BGA REWORK STATION DETAILS.jpg
