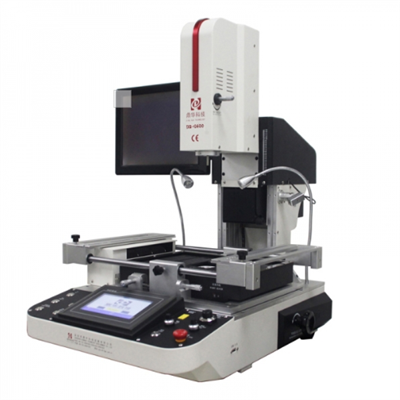

Ball Grid Array Rework Station
DH-A2E repræsenterer et spring fremad inden for omarbejdningsteknologi, der kombinerer industriel automatisering med sub-millimeterpræcision for at tackle de mest udfordrende PCB-reparationer. Denne fuldt-udrustede kuglegitter-array-omarbejdningsstation er bygget til miljøer, hvor repeterbarhed, oppetid og fejlfrie resultater ikke kan-forhandles.
Beskrivelse

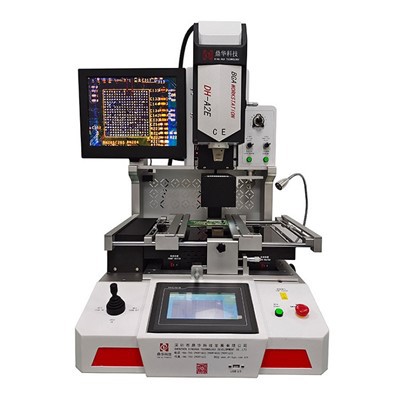

DH-A2E: The Next Evolution in Automated Precision Rework
DH-A2E sætter et nyt benchmark for automatisk,-høj præcision PCB-reparation. Designet som en avanceretball grid array rework station, den integrerer optisk justering med fuldautomatisk pluk-og-placering, aflodning og loddecyklusser, hvilket reducerer operatørafhængigheden og menneskelige fejl markant.
Konstrueret til både nøjagtighed og brugervenlighed, dettesmd rework stationopnår bemærkelsesværdige specifikationer: temperaturkontrol inden for ±1 grad og positioneringsnøjagtighed på 0,01 mm. Dens intuitive touch-skærmgrænseflade med forud-indlæste programmer gør det muligt for teknikere på alle færdighedsniveauer at udføre komplekseomarbejde bga automatiskprocesser med tillid. Fra sarte mikro-BGA'er til store komponenter, DH-A2E håndterer en bred vifte af SMT-reparationer, hvilket gør den til den ideelle hjørnesten for ethvert moderne elektronikreparationslaboratorium eller produktionslinje, der søger at øge udbyttet og ensartetheden.
Produktets fordele

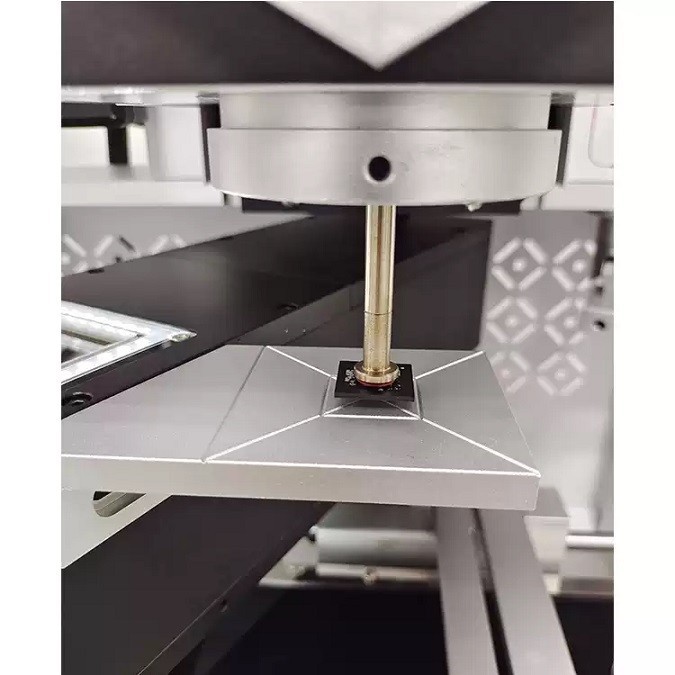

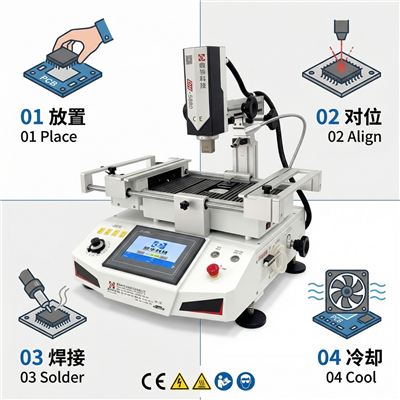

1. Fuldt automatiseret omarbejdningscyklus:Oplev ægte-håndsfri drift med automatisk chipfjernelse, placering og lodning. Det integrerede visionsystem og automatiserede materialehåndtering (pluk, fodring, kamerapositionering) fuldender enomarbejde bga automatiskproces, der minimerer manuel indgriben og maksimerer gennemløbet.

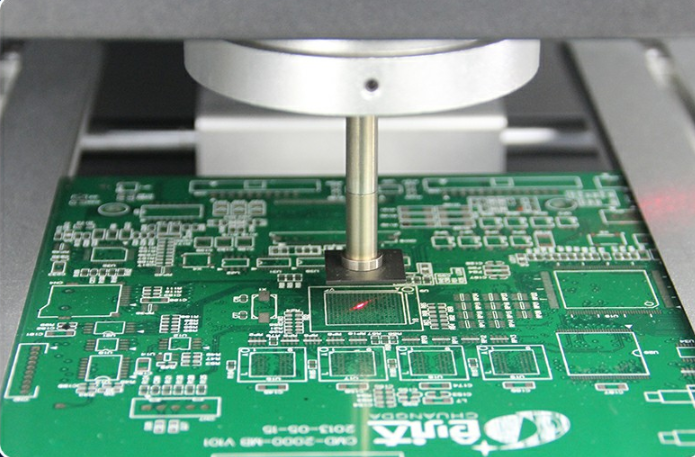

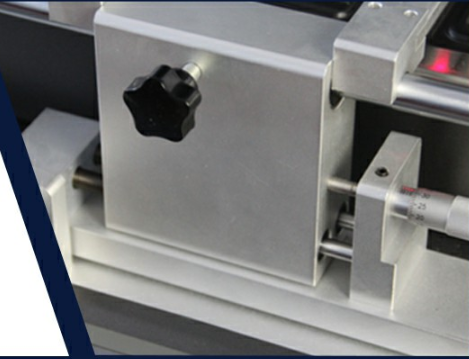

2.Sub-Millimeter præcisionsjustering:Et integreret optisk justeringssystem med høj-præcision, kombineret med en motoriseret lineær glide (X, Y, Z-finjustering af aksen), sikrer komponentplacering med en nøjagtighed på0,01 mm, hvilket stort set eliminerer fejljustering.

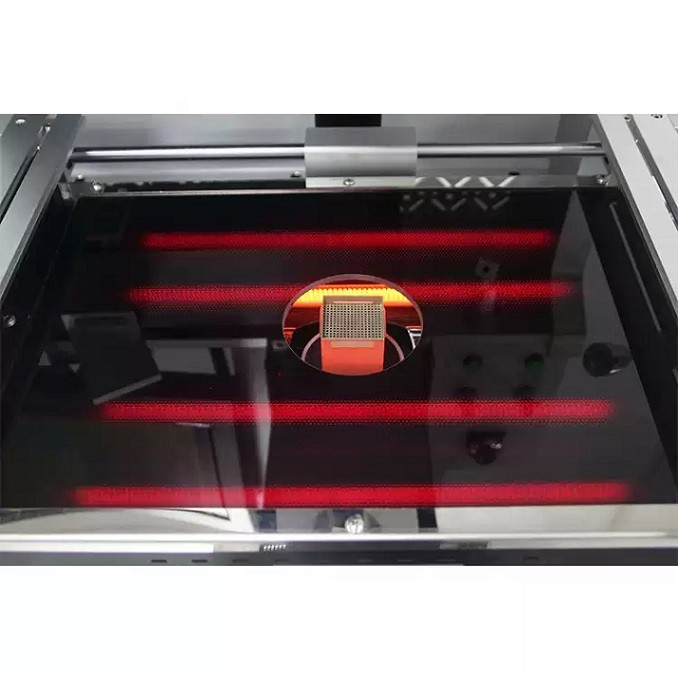

3.Industriel-Varmestyring:Et tre-zone uafhængigt varmesystem (top, bund, forvarme) med lukket-sløjfe K--type termoelementstyring opretholder en temperaturafvigelse inden for±1 grad. Det nedre varmelegeme med store-arealer rummer forskellige printkortstørrelser for ensartet opvarmning.

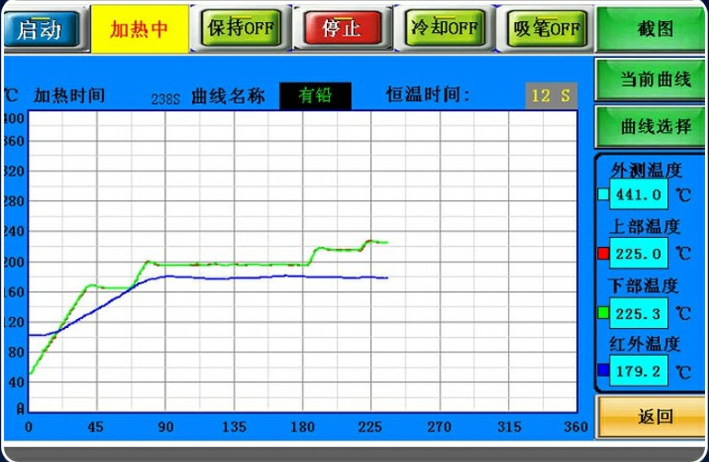

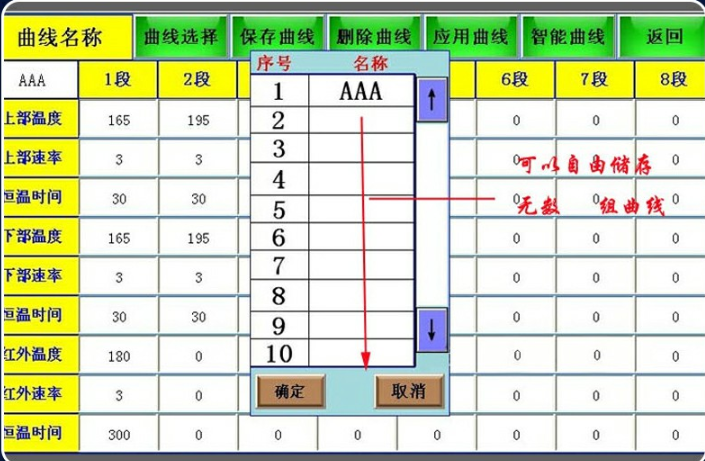

4.Intuitiv berøring-Skærmkontrol:Den industrielle pc med HD-touchscreen og PLC-styring tilbyder både manuelle og automatiske tilstande. Det giver realtids-temperaturkurvegrafering, -analyse og gemmer enorme profiler til et-tryk, hvilket forenkler komplekse opgaver.
Produktparametre
| Kategori | Specifikation |
|---|---|
| Model | DH-A2E |
| Samlet kraft | 5700W |
| Varmezoner | 3 (øverst: 1200W, nederste zone 2: 1200W, zone 3: 3200W) |
| Strømforsyning | AC220V ±10%, 50/60Hz |
| Temperaturkontrol | Lukket-sløjfe med K-Type termoelement |
| Temperatur nøjagtighed | ±1 grad |
| Positioneringsnøjagtighed | 0,01 mm |
| Maks. PCB størrelse | 450 x 500 mm |
| Min. PCB størrelse | 10 x 10 mm |
| Kompatibel chipstørrelse | 2x2 mm til 80x80 mm |
| Min. Chip Pitch | 0,1 mm |
| Dimensioner (LxBxH) | 600 x 700 x 850 mm |
| Nettovægt | 70 kg |
Designet til det professionelle værksted:

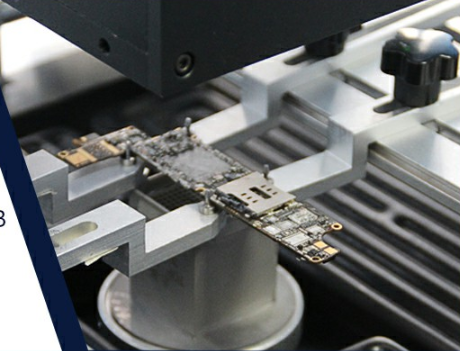

Ud over kernespecifikationerne er DH-A2E bygget til daglig professionel brug. Funktioner som justerbar luftstrøm til små komponenter, 360 graders roterbare dyser, universelle armaturer, hurtig afkøling og stemmealarmer skaber en problemfri arbejdsgang. Den er robustsmd rework stationkonstruktion, CE-certificering og nødsikkerhedsfunktioner sikrer pålidelig og sikker drift i krævende omgivelser.
Ideel til:Electronics Manufacturing Services (EMS), reparationscentre med høj-pålidelighed (biler, rumfart, medicinske), F&U-afdelinger og enhver operation, der kræver pålidelig, automatiseret præcisionsarbejde.
Vores firma
Shenzhen Dinghua-teknologi: Præcisionsudviklet til din succes
I en verden af avanceret elektronik, hvor komponenttæthed stiger og tolerancer krymper til mikron, er præcision ikke kun en fordel,-det er en absolut nødvendighed. Shenzhen Dinghua Technology blev grundlagt i 2011 med en klar mission: at udstyre producenter og reparationsspecialister med de intelligente værktøjer, der er nødvendige for at mestre denne kompleksitet.
Vi står i krydset mellemvisionoghandling. Vores portefølje af højtydende røntgeninspektionssystemer-og automatiserede BGA-omarbejdningsstationer er udviklet til at omdanne kritiske udfordringer-fra at opdage skjulte loddefejl til at udføre fejlfri mikroprocessorreparationer-til pålidelige, gentagelige processer.
Hvad definerer Dinghua-teknologi?
Dybe industrirødder:Vi sælger ikke kun udstyr; vi dyrker ekspertise. Vores dedikerede R&D-team lever på forkant med SMT- og NDT-teknologi og sikrer, at vores løsninger er født ud fra en dyb forståelse af din virkelige-verdens produktions- og reparationsgulvudfordringer.
Broen til intelligens:Vi har specialiseret os i at skabe synergi. Ved at integrere præcis mekanik med smarte kontrolsystemer og indsigtsfuld software leverer vi mere end enkeltstående maskiner,-vi levererforbundne arbejdsgangeder forbedrer beslutningstagning-og sporbarhed.
Partnerskab ud over produktet:Vores engagement krystalliserer efter installationen. Vi tilbyder omfattende teknisk support, applikationsassistance og responsiv service, der danner partnerskaber, der har til formål at maksimere din operationelle oppetid og investeringsafkast.
Drevet af en kultur af pragmatisk innovation og urokkelig integritet, er vi dedikerede til at fremme standarderne for kvalitet og effektivitet inden for elektronikfremstilling og reparation på verdensplan. Lad os sammen bygge fremtiden for præcision.
