BGA Rework Station med optisk justering
Dinghua DH-A2E er en BGA-omarbejdningsstation med optisk justering, der bruges til højpræcisions-printkortreparation. Den har tre uafhængige temperaturzoner, optisk justering CCD-kamera, vakuumsuger, HD-berøringsskærm, real-tidstemperaturprofilvisning og osv. Den giver ingeniører præcis justering, stabil opvarmning,{5} og en brugervenlig{5} høj succesrate ved reparation af komplekse integrerede kredsløb og sikkerhed for printkortet.
Beskrivelse
Produktbeskrivelse
Dinghua DH-A2E er en BGA-omarbejdningsstation med optisk justering, der giver en pålidelig løsning til professionelle, der håndterer komplekse SMD- og BGA-komponenter, der findes i smartphones, bærbare computere, kommunikationsmoduler og forskellige industrielle kontroltavler.
Kernen i DH-A2E er dets avancerede-varmluftvarmesystem kombineret med infrarød bundvarme. Dette design med tre uafhængige temperaturzoner leverer en stabil og ensartet temperaturfordeling over hele linjen for at reducere termisk stress og forhindre PCB-deformation. Stationen kan også kontrollere temperaturprofiler nøjagtigt, stationen sikrer sikker, ensartet reflow for komponenter såsom BGA, QFN, SOP, CSP og andre fine-enheder.
DH-A2E har et optisk justeringssystem, der muliggør præcis chipplacering før lodning. Kameraet med høj-opløsning og den justerbare billedplatform giver operatører mulighed for at justere loddekugler og PCB-puder nøjagtigt, hvilket reducerer risikoen for fejljustering og omarbejdningsfejl.
Stationen er designet til både erfarne teknikere og begyndere og integrerer en intuitiv kontrolgrænseflade med program-baseret temperaturstyring. Operatører kan gemme, redigere og temperaturprofiler. Operatører kan også bruge automatiske løfteanordninger,-realtidstemperaturprofilvisning og tre uafhængige temperaturzoner for at øge bruger-venligheden og operatørsikkerheden.
Produktspecifikation
|
Punkt
|
Parameter
|
|
Strømforsyning
|
AC220V±10% 50/60Hz
|
|
Samlet kraft
|
4900w
|
|
Top Power
|
1200w
|
|
Bundkraft
|
1200w
|
|
Infared Power
|
2400w
|
|
Dimension
|
77*81*102 mm
|
|
Driftstilstand
|
Automatisk + Manuel
|
|
Temperaturprofillagring
|
10.000 grupper
|
|
Temperaturkontrol
|
K sensor + lukket sløjfe
|
|
Temperatur nøjagtighed
|
±1 grad
|
|
Positionsnøjagtighed
|
±0,01 mm
|
|
PCB størrelse
|
Max 400×450 mm Min 10×10 mm
|
|
BGA-chip
|
2*2-80*80 mm
|
|
Ekstern temperatursensor
|
1 stk (valgfrit)
|
|
Nettovægt
|
70 kg
|
|
Maskintype
|
Desktop
|
|
Minimum spånafstand
|
0,1 mm
|
|
Kamera pixel
|
6 millioner
|
|
Chip fodring
|
automatisk tage eller sætte
|
|
PCBA positionering
|
Op og ned intelligent positionering, den nederste "5-punktsstøtte" med v--type kortslot fikserings-PCBA, som frit kan justeres i
X-akseretning med udvendige universelle armaturer
|
|
BGA position
|
Laserpositionering v-formet kortslot og universelle armaturer
|
|
Optisk CCD-objektiv
|
Går automatisk ud, tilbage og fokuserer
|
Produktdetaljer
HD berøringsskærm

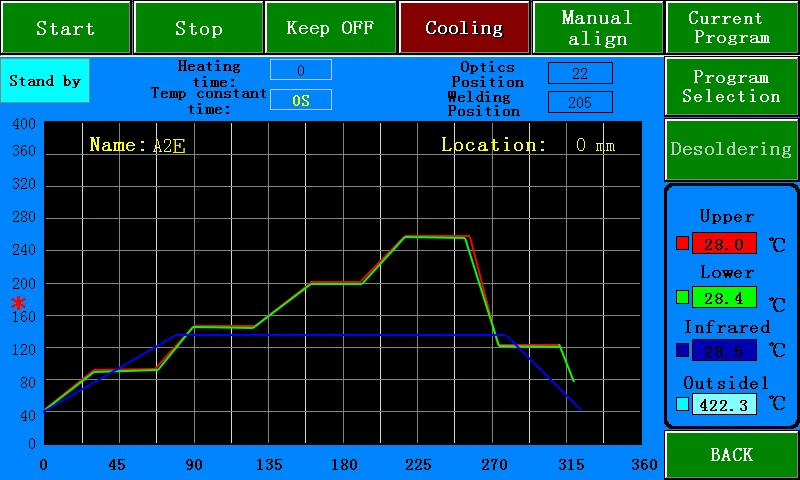

Denne maskine tilbyder tre tilstande-lodning, aflodning og position. Operatører kan vælge den mest passende tilstand for hver omarbejdelsesopgave. Det giver real-temperaturovervågning af topvarmeren, bundvarmeren og den infrarøde varmezone, hvilket sikrer præcis kontrol gennem hele processen. Operatører kan gemme, redigere, replikere temperaturværdien af temperaturprofilen. Væsentlige funktioner såsom start, stop og køling er fuldt kontrollerbare for sikker og effektiv drift. Denne maskine er udstyret med optisk justeringssystem, men den understøtter også manuel justering. Giver teknikeren fleksibiliteten til at justere komponenternes placering.
Optisk justering CCD-kamera
CCD high-digitalkamera, automatisk optisk zoom, laserpositionering. CCD-kameralinsen er foldbar automatisk forlængelse og tilbagetrækning.

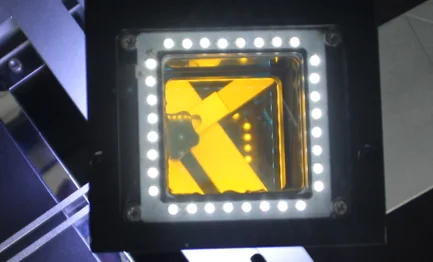

Billedet vises på monitorskærmen og kan zoomes ind og ud for præcis justering.
Joystick

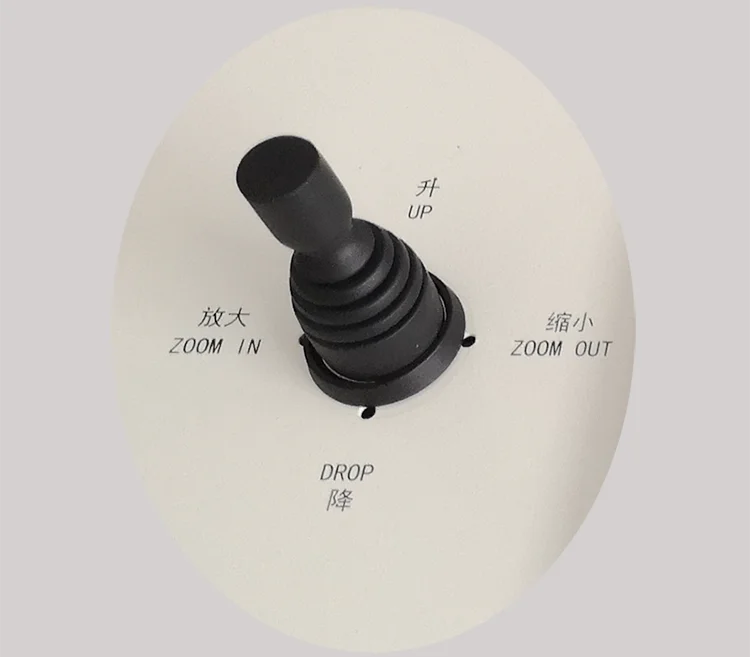

Joysticket tillader præcis kontrol af kameraets position, hvilket muliggør jævne lodrette (op og ned) justeringer. Den styrer også zoom-ind- og zoom-ud-funktionerne for CCD-kameraet, så operatørerne nemt kan optimere det billede, der vises på skærmen.
Vakuum pickup system

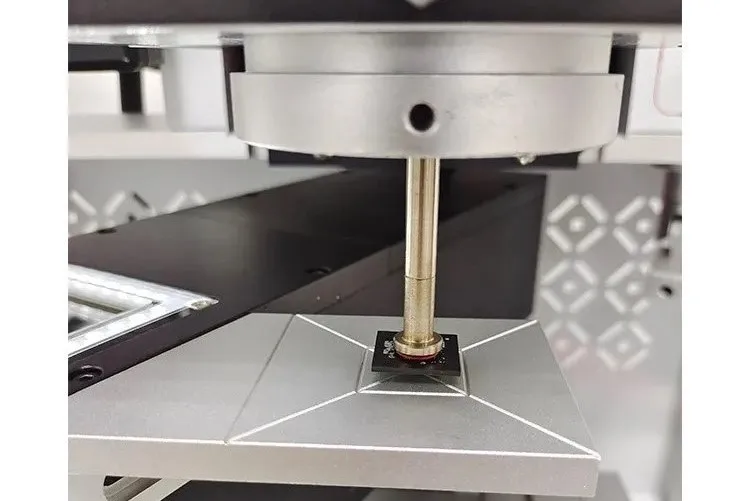

Vakuumopsamlingssystemet løfter automatisk chippen efter aflodning. Udstyret med en trykfølende-sikkerhedsanordning for at forhindre overdreven kraft nedad, hvilket effektivt beskytter printkortet mod beskadigelse.

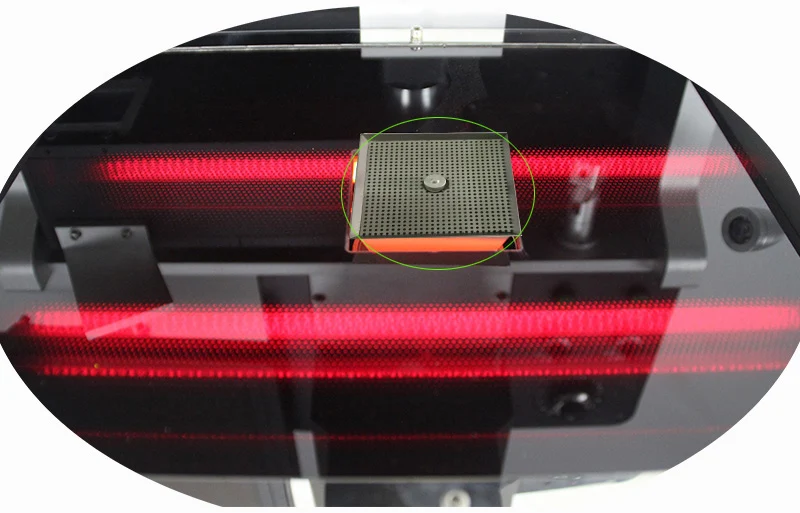

Infrarød forvarmningszone
Den infrarøde forvarmningszone sikrer ensartet varmefordeling, hvilket effektivt reducerer termisk stress og giver bedre beskyttelse af bundkortet.
Laserpointer

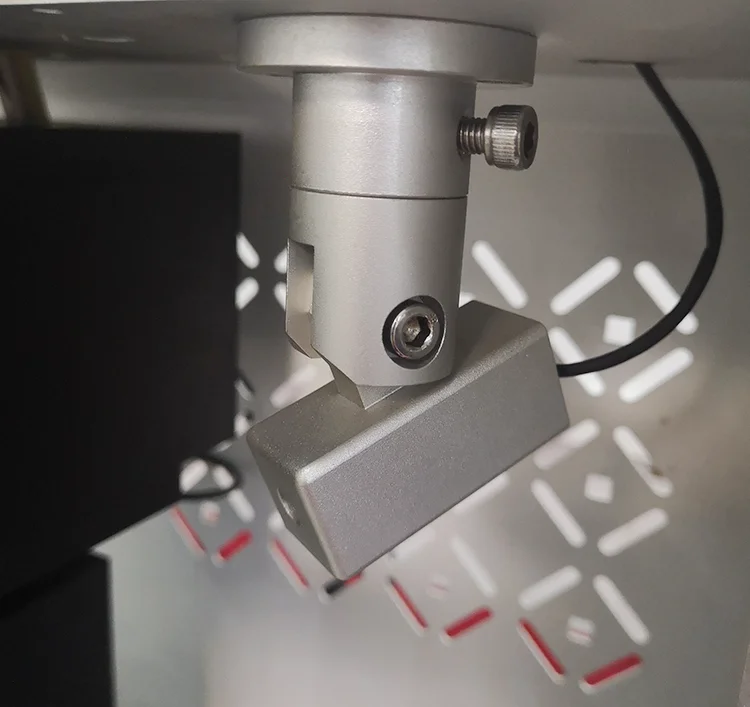

Lasermarkøren hjælper med at placere PCB-bundkortet nøjagtigt, hvilket sikrer præcis justering under omarbejdningsprocessen.
