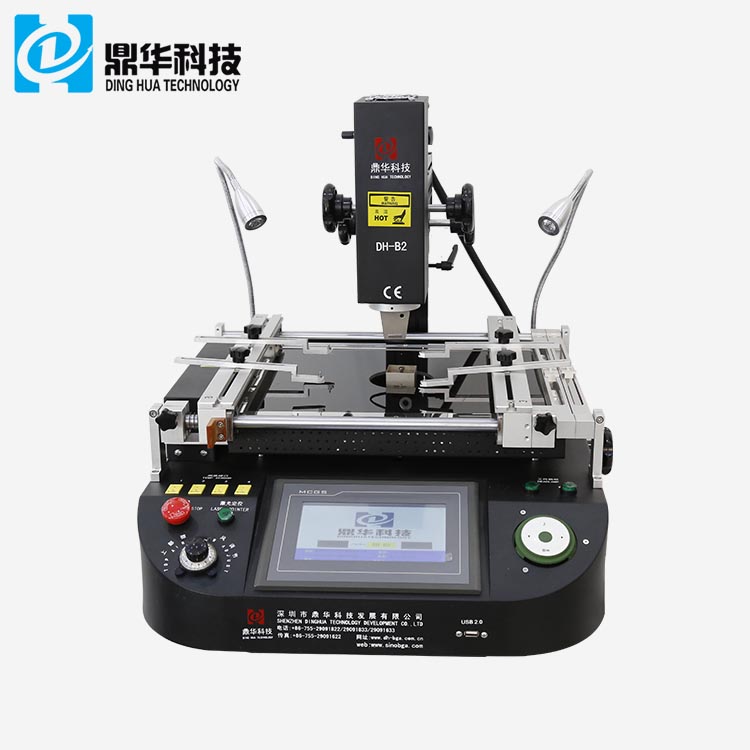

Touch Screen Smart Phone BGA Rework Station
1. Produktbeskrivelse af touch screen smartphone BGA rework station DH-B2
Fire eksterne temperatursensorer registrerer hele temperaturen på BGA på samme tid, Dinghua BGA Rework
Station DH-B2 muliggør temperaturovervågning og nøjagtig analyse af temperaturprofilen i realtid.
2. Produktspecifikation af touch screen smartphone BGA rework station DH-B2
DH-B2 specifikationer | |
Samlet kraft | 4800W |
Topvarmer | 800W |
Bundvarmer | 2. 1200W, 3. IR dioderørvarme 2700W |
Strøm | AC220V±10％ 50Hz |
Bluetooth musik | Med Bluetooth Musical-funktion, forbundet med mobil eller hukommelseskort til musik, nyd at arbejde, nyd musik. |
Belysning | Taiwan led arbejdslys, enhver vinkel justeret. |

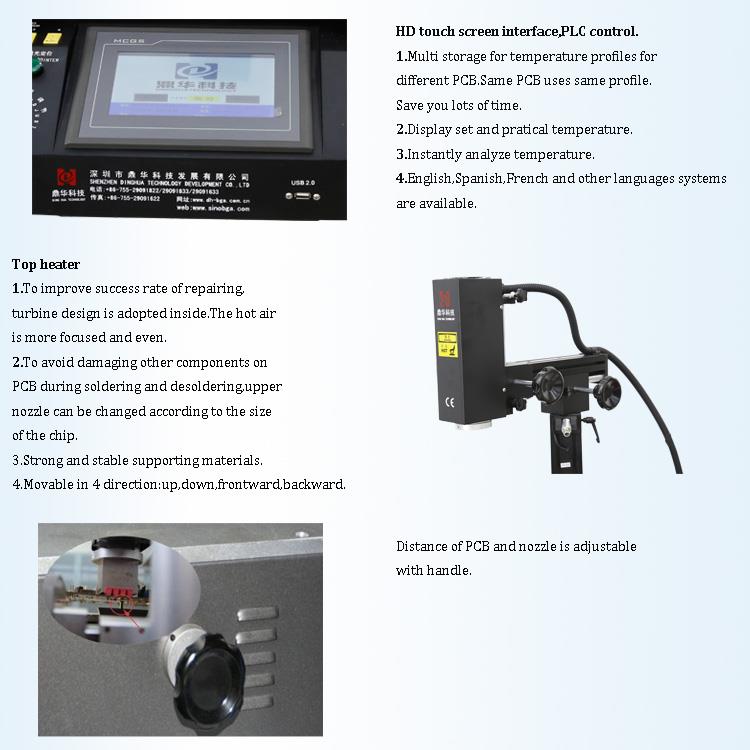

Driftstilstand | HD berøringsskærm, intelligent samtalegrænseflade, digital systemindstilling |
Opbevaring | 50.000 grupper |
Topvarmer bevægelse | Højre/venstre, fremad/bagud, roter frit. |
Positionering | Intelligent positionering, PCB kan justeres i X, Y retning med "5 point support" + V-rille pcb beslag + universal armaturer. |
Temperaturkontrol | K-sensor, tæt sløjfe |
Temp nøjagtighed | ±2 grader |
PCB størrelse | Max 500×400 mm Min 20×20 mm |
BGA chip | 2x2 mm - 80x80 mm |
Minimum spånafstand | 0.15 mm |
Ekstern temperaturføler | 4 stk |
Dimensioner | 650*700*650 mm |
Nettovægt | 48 kg |
3. Produktfordele ved berøringsskærm smartphone BGA rework station DH-B2

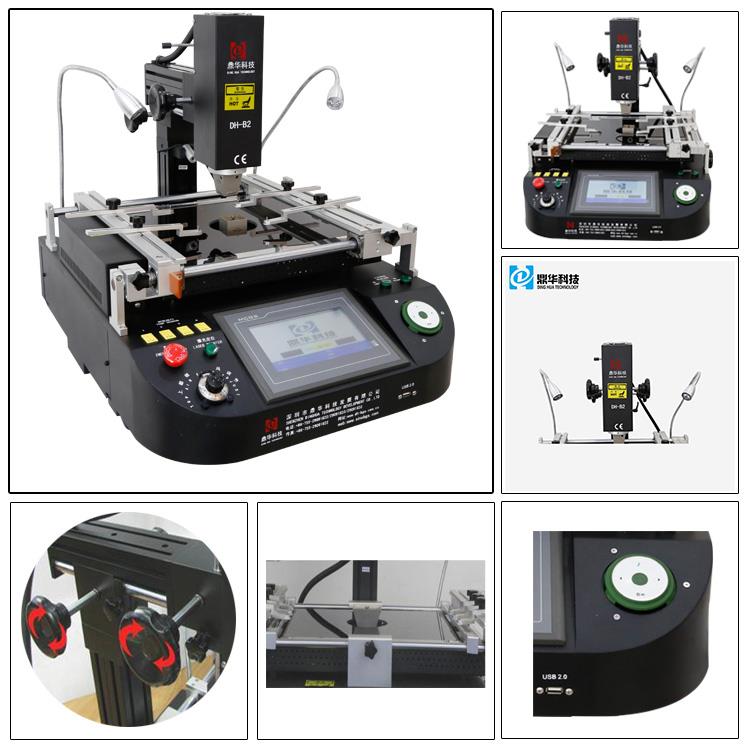

4. Produktdetaljer for berøringsskærm smartphone BGA rework station DH-B2

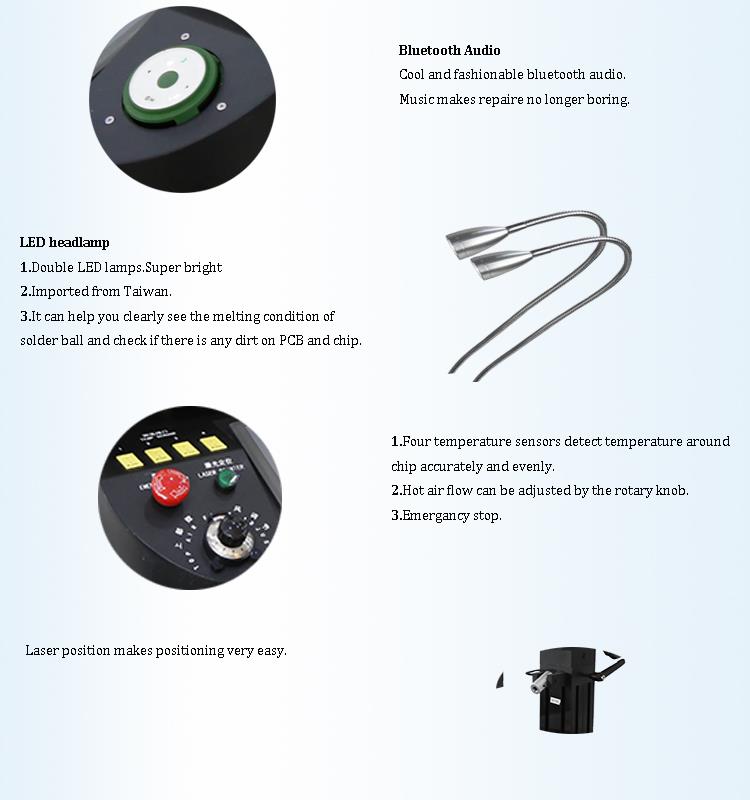

1. Bluetooth-lyd
Cool og moderigtig bluetooth-lyd.
Musik gør reparationen ikke længere kedelig.

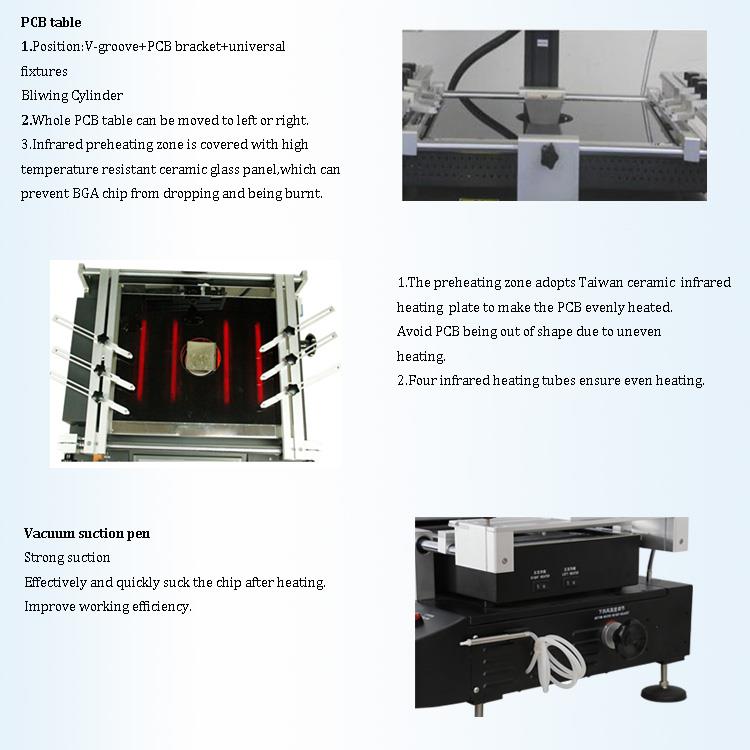

2. Fire infrarøde varmerør sikrer jævn opvarmning.
3. Fire temperatursensorer registrerer temperaturen omkring chip nøjagtigt og jævnt.
4. Varmluftstrømmen kan justeres med drejeknappen.
5. Nødstop.
6. Laserposition gør positionering meget let.

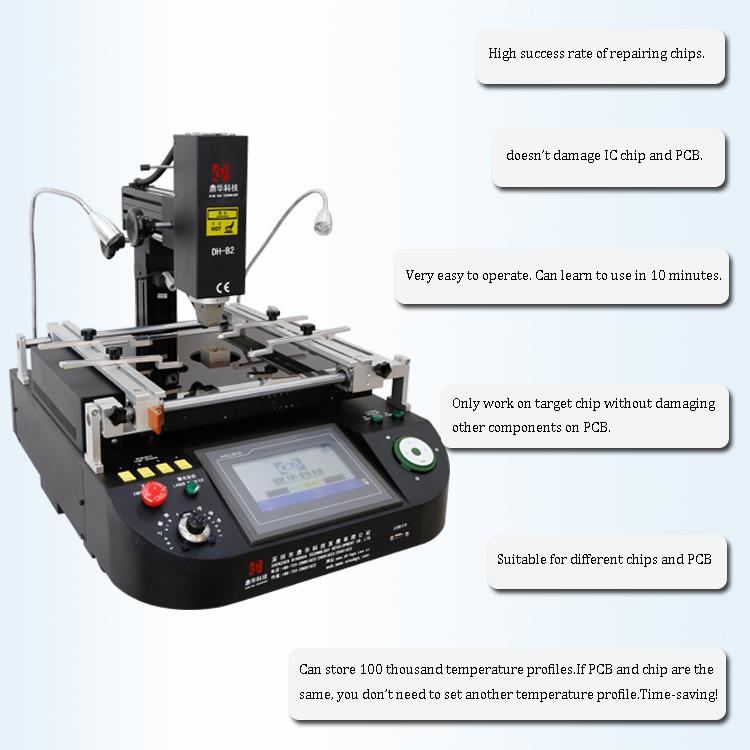

5. Hvorfor vælge touch screen smartphone BGA rework station DH-B2
1). Med forskellige størrelser af dyser, nem udskiftning og brug, tilpasset er tilgængelig.
2). Farverige knapper på engelsk og kinesisk, lette at genkende og bruge.
3). CE-certificering, automatisk slukning af beskyttelsesenhed, når der opstår en nødsituation.
4). Ingen falsk svejsning eller falsk svejsning.
5). Stærk følelse af termometer, temperaturmåling mere nøjagtig.
6. Pakning, levering af touch screen smartphone BGA rework station DH-B2
Pakke liste | |
Maskine | 1 sæt |
Top mundstykke | 3 stk (31*31mm,38*38mm,41*41mm) |
Bundmundstykke | 2 stk (34*34mm, 55*55mm) |
Bjælke | 2 stk |
Blommeknop | 6 stk |
Universal armatur | 6 stk |
Støtteskrue | 5 stk |
Pensel pen | 1 stk |
Vakuum kop | 3 stk |
Vakuum nål | 1 stk |
Pincet | 1 stk |
Temp sensor ledning | 4 stk |
Professionel instruktionsbog | 1 stk |
Undervisnings-cd | 1 stk |
8.Relateret viden om BGA
Alle BGA's efterarbejde skal følge et grundlæggende princip. Antallet af eksponeringer af BGA-pakken og
BGA-puden til den termiske cyklus skal reduceres, og efterhånden som antallet af termiske cyklusser stiger, er sandsynligheden
af termisk skade på puden, loddemasken og selve BGA-pakken øges. Den nuværende tilstand af
BGA-teknologi Denne teknik er attraktiv på grund af dens høje i/o-tal. På grund af de høje omkostninger ved røntgeninspektion
udstyr, beskylder folk ofte BGA for behovet for inspektion. Denne teknologi har tilfældigvis fordelen ved
intet behov for inspektion, og placeringsteknologien er udviklet fra uafhængigt udstyr til mekanisk
udstyr. Udskrivnings- og reflow-kurverne kan nemt tegnes. Men når komponenten fjernes efter gen-
flytning af komponenten, at tilføje loddekugler til komponenten opfylder normalt ikke brugerens behov.
