CCD-kamera BGA Rework Station
Sikker præcisionsbearbejdning til SMD-, BGA- og LED-chips. DH-A2-omarbejdningsstationen kombinerer præcision, pålidelighed og overkommelig pris i en alt-i-en-løsning til alle dine efterbearbejdningsbehov, fra komplekse, tætbefolkede PCBA'er til simple LED-strips . Alligevel forbliver det let at lære og bruge, hvilket gør det muligt for teknikere hurtigt og sikkert at mestre præcisionsjustering, delikat placering og præcis varmestyring.
Beskrivelse

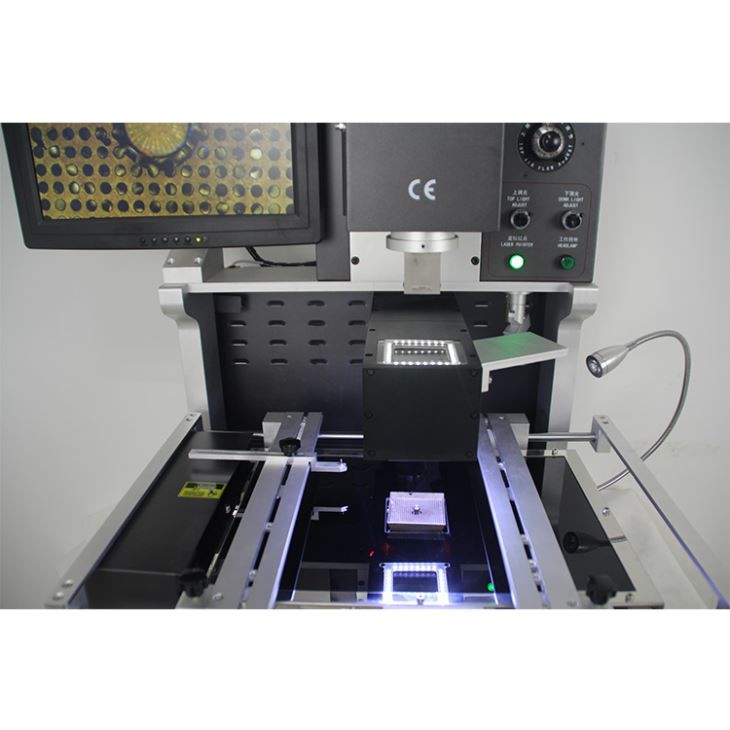

CCD-kamera BGA Rework Station
1. Anvendelse af CCD-kamera BGA Rework Station
Bundkort til computer, smartphone, bærbar computer, MacBook logikkort, digitalkamera, klimaanlæg, tv og andet
elektronisk udstyr fra medicinsk industri, kommunikationsindustri, bilindustri mv.
Velegnet til forskellige slags chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-chip.
2. Produktegenskaber ved CCD-kamera BGA Rework Station
•Den eneste SMT-omarbejdningsstation i sin prisklasse, der inkluderer ægte high-definition (HD) vision på niveau med branchens
mest avancerede omarbejdningssystemer, RW1210 giver et krystalklart overlejret billede af komponentledningerne
og PCB-loddepuderne, selv ved 230X zoom.
Dette er takket være en kombination af dets 1,3 millioner pixel, split-vision CCD-kamera og høj lysstyrke, uafhængigt
styret belysning til både komponenten og printet. Uanset komponenthøjde eller størrelse kan din omarbejdningsteknik-
ician vil ikke have nogen problemer med at se, hvornår de har opnået perfekt justering på systemets 15" skærm.
•DH-A2E rework-stationen har to varmluftvarmere, en top og en bund, til fuldt kontrollerbar aflodning og
efterlodning, der giver solide resultater uden at flytte selv de mindste komponenter. Til forvarmning, bunden varm
luftvarmer er omgivet af en 2700W "Rapid IR" undervarmer. Denne 350 mm x 250 mm (13,75" x 10") IR-forvarmer forsigtigt
hæver temperaturen på pc'en eller LED-substratet for at forhindre skævvridning og reducere stress på
komponenter og loddesamlinger, der støder op til omarbejdningsstedet. De infrarøde varmelegemer er helt lukket i en glasafskærmet
rum, der hurtigt afleder varme og forhindrer snavs i at falde ned i elementerne, hvilket sikrer operatørens sikkerhed,
reduceret vedligeholdelse og nem
rengøring.

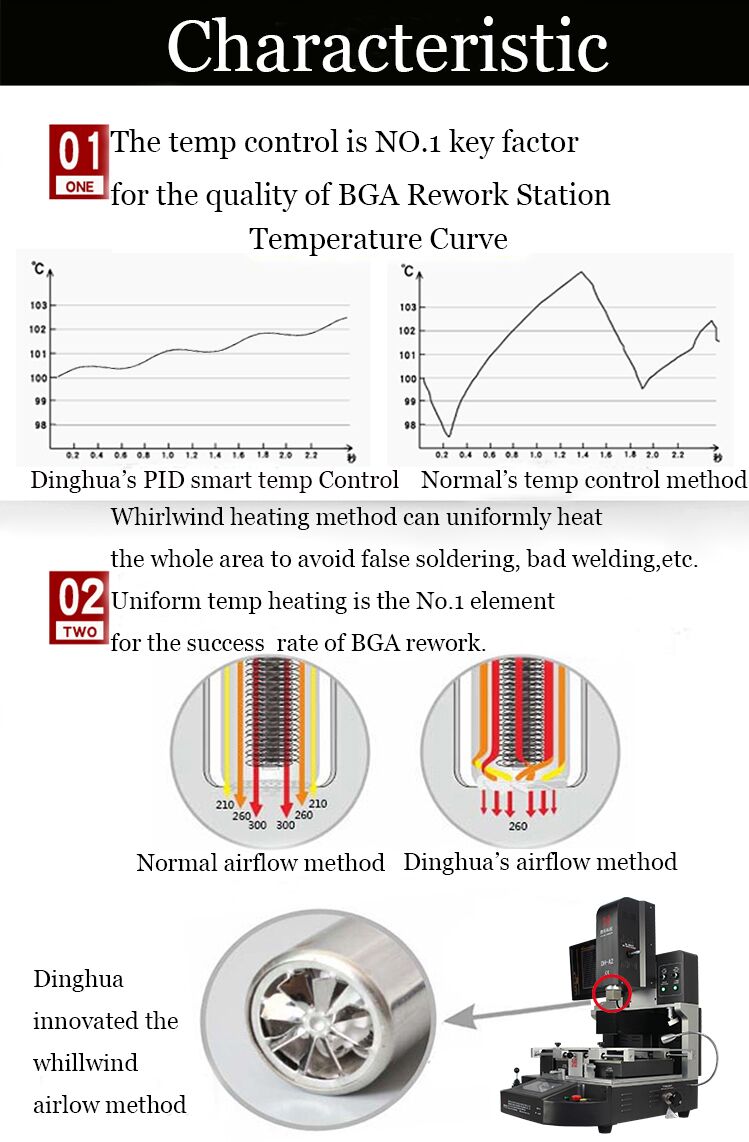

•Nøjagtig temperaturstyring kan sikres med 3 uafhængige varmeområder. Maskinen kan indstille og spare 1 mio
af temperaturprofil.

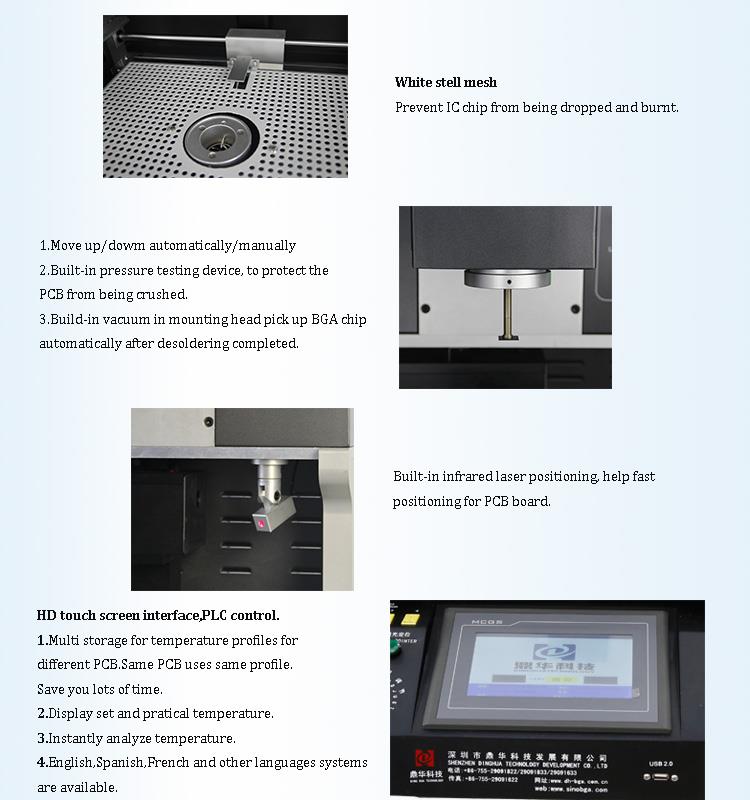

• Indbygget vakuum i monteringshovedet opsamler BGA-chip automatisk efter afsluttet aflodning.
3.Specifikation af CCD Camera BGA Rework Station

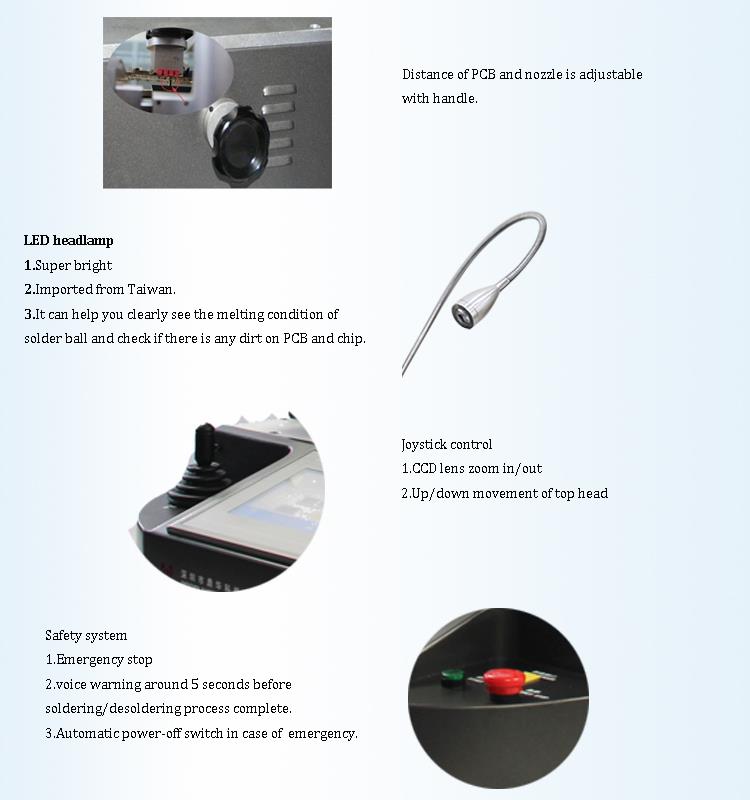

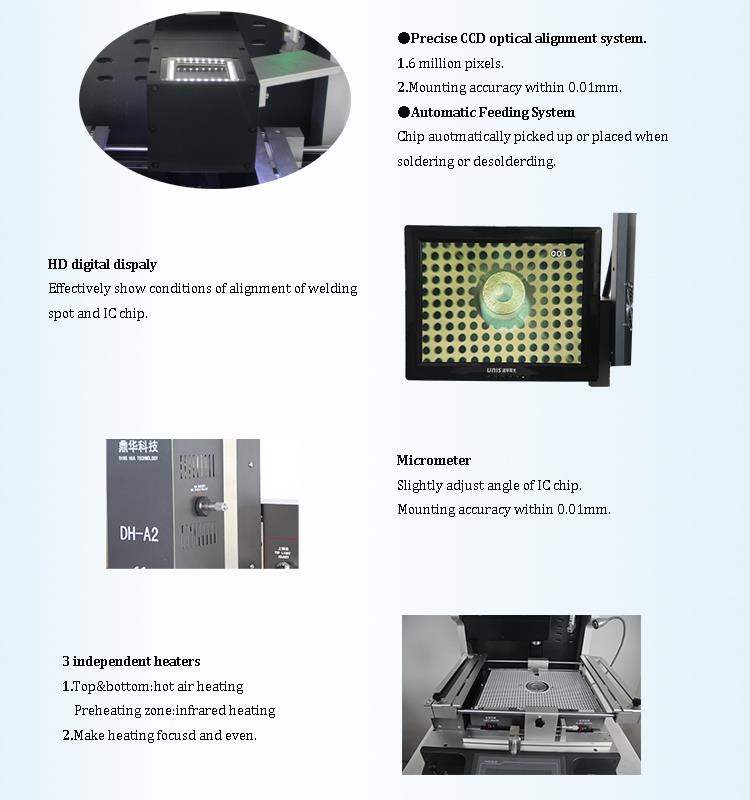

4.Detaljer om CCD Camera BGA Rework Station
5. Hvorfor vælge vores CCD Camera BGA Rework Station?
6. Certifikat for CCD Camera BGA Rework Station

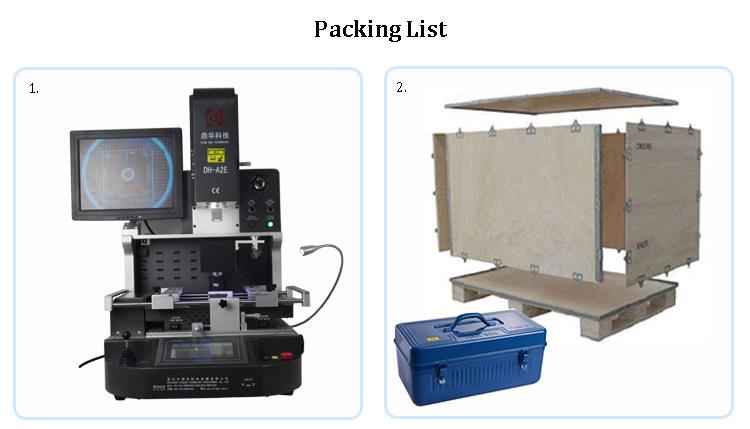

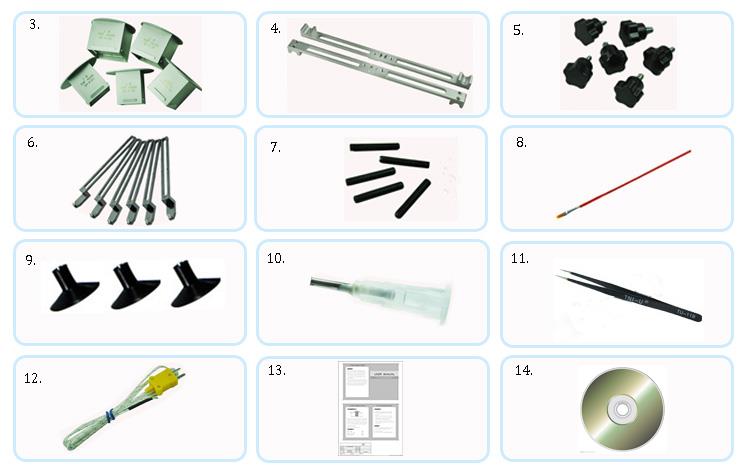

7. Pakning & forsendelse af CCD-kamera BGA Rework Station
8.Ofte stillede spørgsmål
Hvad er brugen af BGA-rework-stationer og færdigheder?
Aflodning.
Forberedelse til efterbearbejdning: Bestem den dyse, der skal bruges til BGA-chippen, der skal repareres. Temperaturen på reparationen er
bestemmes i henhold til det blyholdige og blyfri loddemateriale, der anvendes af kunden, fordi blyloddets smeltepunkt
kuglen er generelt 183 grader C, og smeltepunktet for den blyfri loddekugle er generelt omkring 217 grader C. Fastgør PCB-kortet på
BGA omarbejdningsplatform, og den røde laserprik er placeret i midten af BGA-chippen. Ryst placeringshovedet for at bestemme
placeringshøjden.
2. Indstil aflodningstemperaturen og gem den til senere efterbearbejdning, du kan kalde den direkte. Generelt er temperaturen på afsolgt-
ering og lodning kan indstilles til samme gruppe.
3. Skift til fjernelsestilstand på berøringsskærmens interface, klik på reparationsknappen, varmehovedet vil automatisk varme
ned i BGA-chippen.
4. Fem sekunder før temperaturen er forbi, vil maskinen give en alarm og sende en dråbe lyd. Efter temperaturen
kurven er forbi, vil dysen automatisk opfange BGA-chippen, og så suger hovedet BGA'en op til udgangspositionen.
Operatøren kan forbinde BGA-chippen med materialeboksen. Aflodningen er afsluttet.
Placering lodning.
Når dåsen er færdiggjort på puden, skal du bruge en ny BGA-chip eller en BGA-chip, der er blevet implanteret. Fastgør printkortet.
Placer BGA'en, der skal loddes, cirka ved pudens placering.
2. Skift til placeringstilstand, klik på startknappen, placeringshovedet vil bevæge sig nedad, og dysen plukker automatisk
op på BGA-chippen til udgangspositionen.
3. Åbn den optiske justeringslinse, juster mikrometeret, X-aksens Y-akse for at justere forsiden og bagsiden af printkortet, og
R-vinkel for at justere vinklen på BGA. Loddekuglerne på BGA'en (blå) og loddeforbindelserne på puderne (gule) kan vises-
ed i forskellige farver på displayet. Når du har justeret til loddekuglen og loddesamlingerne fuldstændigt, skal du klikke på "Alignment Complete"
knappen på berøringsskærmen. Placeringshovedet vil automatisk falde, placere BGA på puden, automatisk slukke for vakuum,
så vil munden automatisk stige 2~3 mm, derefter varme. Når temperaturkurven er forbi, vil varmehovedet automatisk
stige til udgangspositionen. Det
svejsningen er afsluttet.
