Automatisk Bga Rework Station
1.Brugervenlig.
2.Berøringsskærmkontrol.
3.3 selvstændige varmeområder..
4.Mindst 1-års garanti for varmesystem.
Beskrivelse
Automatisk BGA Rework Station
1. Anvendelse af Automatic BGA Rework Station
Bundkortet til computere, smartphones, bærbare computere, MacBook logikkort, digitale kameraer, klimaanlæg, tv'er og anden elektronik fra industrier som medicin, kommunikation, bil osv.
Velegnet til forskellige typer chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA og LED-chips.
2. Produktegenskaber ved Automatisk BGA Rework Station
- Høj effektiviteter det ultimative mål i vores konstante jagt på perfektion. Med et fint varmeelement, 1000W øvre varmluftindsprøjtning og et ultra-stort IR-bundvarmesystem tilbyder DH-A2E fremragende effektivitet ved lodning og aflodning. Den alsidige klemme er specielt designet til forskellige printkort, fra mobiltelefoner til serverkort.
- Pålidelighedaf DH-A2E sikrer høj kvalitet og stabile udbyttegrader. Brugen af en ny fuzzy industriel mikroprocessor og en præcis lineær mekanisme i luftfartskvalitet giver mere nøjagtige og pålidelige resultater. Det præcise og klare Different Color Alignment System sikrer pålidelig justering.
- Brugervenligt designmed en integreret betjeningsgrænseflade forbedrer brugeroplevelsen. Intet ekstra udstyr eller lufttilførsel er påkrævet; AC-strøm alene er tilstrækkeligt. Med kun to timers træning kan operatører nemt forstå og betjene den intuitive controller, som er designet til at være meget brugervenlig.
3.Specifikation af automatisk BGA Rework Station
| Magt | 5300w |
| Topvarmer | Varmluft 1200w |
| Bundvarmer | Varmluft 1200W. Infrarød 2700w |
| Strømforsyning | AC220V±10% 50/60Hz |
| Dimension | L530*B670*H790 mm |
| Positionering | V-rille PCB støtte, og med ekstern universal armatur |
| Temperaturkontrol | Ktype termoelement, lukket sløjfe kontrol, uafhængig opvarmning |
| Temperatur nøjagtighed | +2 grad |
| PCB størrelse | Max 450*490 mm, Min 22 *22 mm |
| Finjustering af arbejdsbænk | ±15 mm frem/tilbage, ±15 mm til højre/venstre |
| BGA chip | 80*80-1*1 mm |
| Minimum spånafstand | 0.15 mm |
| Temp sensor | 1 (valgfrit) |
| Nettovægt | 70 kg |

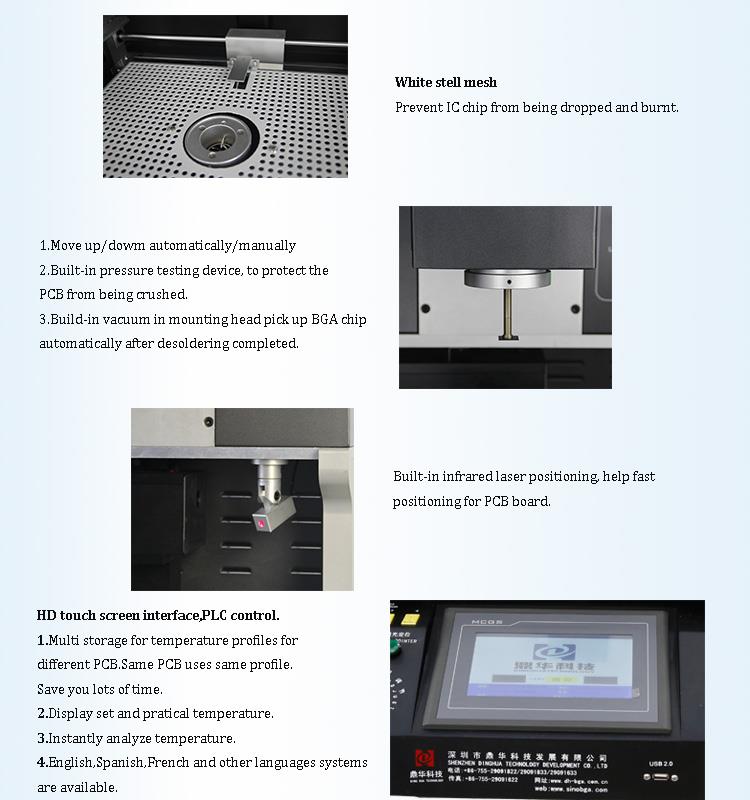

4.Details of Automatic BGA Rework Station
5. Hvorfor vælge vores automatiske BGA Rework Station?
6. Certifikat for automatisk BGA Rework Station
7. Pakning og forsendelse af automatisk BGA-omarbejdningsstation
8. Relateret viden om Automatic BGA Rework Station
BGA-boldplaceringsmetoder og -teknikker:
1. Først:Sørg for, at BGA-kuglepudens overflade er flad. Hvis den ikke er flad, flad puden ud. Hvis det ikke er synligt for øjet, skal du rense det med vaskevand og kontrollere ved berøring. Der må ikke være grater. Hvis puden ikke er skinnende, tilsæt flux og gnid puden frem og tilbage, indtil den bliver skinnende. Efter at have gennemført dette, skal puden rengøres.
2. Andet:Dette er et af de vigtigste trin. Brug en lille børste med flad hoved til forsigtigt at påføre et lag loddepasta på BGA-puden. Flussmidlet skal påføres jævnt og generøst. Under fluorescerende lys skal fluxen virke jævnt fordelt. Hvis det ikke gøres korrekt, uanset om du opvarmer med eller uden stålnet, kan det give problemer, især ved opvarmning uden stålnet, da fluxen vil opvarme ujævnt, hvilket potentielt kan føre til loddekugleforbindelser.
Vigtige punkter:
- Stålnet:Det skal være rent og må ikke deformeres. Hvis det er deformeret, skal det rettes i hånden; hvis deformationen er for alvorlig, skal nettet udskiftes.
- Udvalg af loddekugler:Loddekuglerne på markedet kommer i størrelser som {{0}}.2mm, 0.25mm, 0.3mm, 0.35mm, {{1 0}},4 mm, 0,45 mm, 0,5 mm, 0,6 mm og 0,76 mm. Sørg for at vælge rene loddekugler med ensartet størrelse, og skeln mellem blyfri og blyholdige loddekugler, da smeltetemperaturerne er forskellige.
3. Tredje:Placer chippen på bunden af kuglehåndteringsplatformen, og hæld derefter stencilen på den flade overflade af stålnettet for at frigive det passende antal loddekugler i hvert hul. Ryst forsigtigt stålnettet for at sikre korrekt placering af loddekuglerne, og fjern derefter stålnettet. Brug derefter kameraet til at klippe loddekuglerne og flytte dem til varmebordet. (Når du smelter loddekugler, skal du sørge for at skelne mellem bly- og blyfri temperaturer - generelt smelter bly ved 190 grader og blyfrit ved 240 grader.) Ved opvarmning af BGA bør materialet under BGA være lavet af lille varme- ledende materialer, såsom højtemperaturdug, så opvarmning sker hurtigt. Dette forhindrer beskadigelse af chippen ved langvarig opvarmning.
4. Fjerde:Hvornår skal opvarmningen stoppe? Når loddekuglens farve skifter til grå og derefter bliver skinnende og flydende, er det tid til at stoppe. Det er bedst at varme under god belysning, helst fluorescerende lys, for bedre synlighed. (Bemærk: Midten af BGA'en opvarmes generelt langsommere end de omkringliggende områder. Hold øje med, om loddekuglerne går fra grå til lyse for at indikere, at de er ordentligt opvarmede. Nybegyndere kan finde dette svært, så en anden metode er forsigtigt at røre ved den opvarmende BGA med pincet Hvis loddekuglen deformeres til en væske, er den klar. Hvis den ikke gør det, vil den forskydes.) Hvis chippen er for tyk og svær at varme, skal du bruge en varmepistol. højden og holder den i bevægelse. Undgå at fokusere varmen på ét sted, da det kan forårsage skade. Loddekuglen i midten af BGA lysner, når opvarmningen er færdig. Lad det afkøle naturligt for et vellykket resultat.
