Optisk North Bridge BGA Rework Station

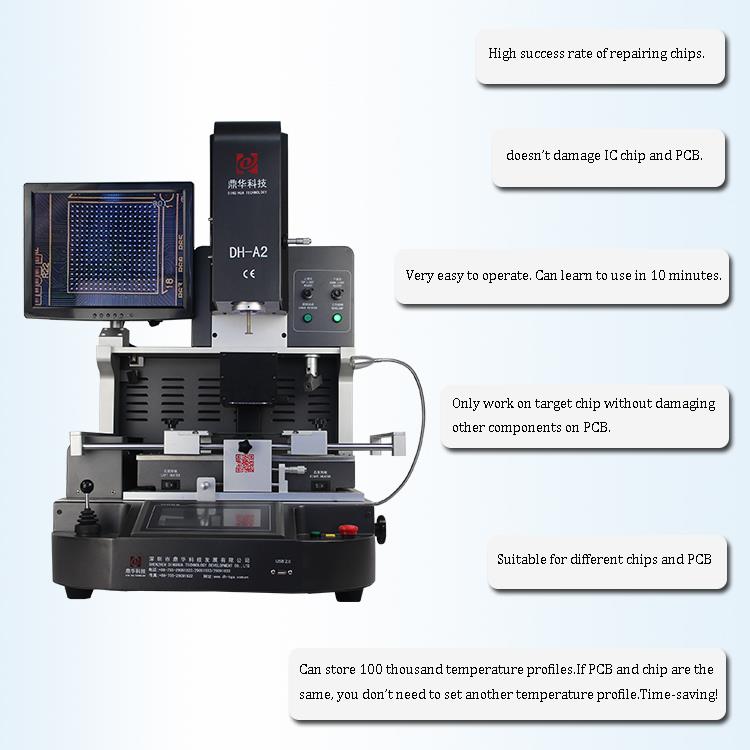

1. DH-A2 automatisk BGA omarbejdningsstation med berøringsskærm og optisk justeringssystem.
2. Høj succesrate for reparation.3-års garanti for varmesystem.1-års garanti for hele BGA omarbejdningsstation
3. Egnet PCB-størrelse: Max450*490, Min22*22mm; Spånstørrelse: 80*80-1*1 mm
4. PLC-styring.
Beskrivelse
Optisk North Bridge BGA Rework Station
1.Anvendelse af Optical North Bridge BGA Rework Station
Velegnet til PCB af forskellige elektroniske produkter.
Bundkort til computer, smartphone (Iphone, Huawei, Samsung), bærbar computer, MacBook logikkort, digitalkamera, klimaanlæg, tv og andet elektronisk udstyr fra medicinsk industri, kommunikationsindustri, bilindustri osv.
Velegnet til forskellige slags chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-chip.
2. Produktegenskaber af Optical North Bridge BGA Rework Station
• Automatisk aflodning, montering og lodning.
•Høj succesrate for reparation af chip og PCB.
•Maskinen vil ikke beskadige omgivende komponenter omkring målchippen på PCB på grund af streng temperaturkontrol.
• Præcis optisk justeringssystem
Panasonic CCD kameralinse øger effektivt nøjagtigheden af justeringen og succesraten for reparation. Billedet vises på skærmen.
• Tre uafhængigt styrede varmelegemer. Den bruger k-type termoelement lukket kredsløbskontrol og PID automatisk temperaturkompensationssystem sammen med PLC og temperaturmodul for at muliggøre præcis temperaturafvigelse til ±2 grader celsius.
3.Specifikation af Optical Optical North Bridge BGA Rework Station
| Magt | 5300w |
| Topvarmer | Varmluft 1200w |
| Bundvarmer | Varmluft 1200W. Infrarød 2700w |
| Strømforsyning | AC220V±10% 50/60Hz |
| Dimension | L530*B670*H790 mm |
| Positionering | V-rille PCB støtte, og med ekstern universal armatur |
| Temperaturkontrol | Ktype termoelement, lukket sløjfe kontrol, uafhængig opvarmning |
| Temperatur nøjagtighed | ±2 grader |
| PCB størrelse | Max 450*490 mm, Min 22 *22 mm |
| Finjustering af arbejdsbænk | ±15 mm frem/tilbage, ±15 mm til højre/venstre |
| BGA chip | 80*80-1*1 mm |
| Minimum spånafstand | 0.15 mm |
| Temp sensor | 1 (valgfrit) |
| Nettovægt | 70 kg |

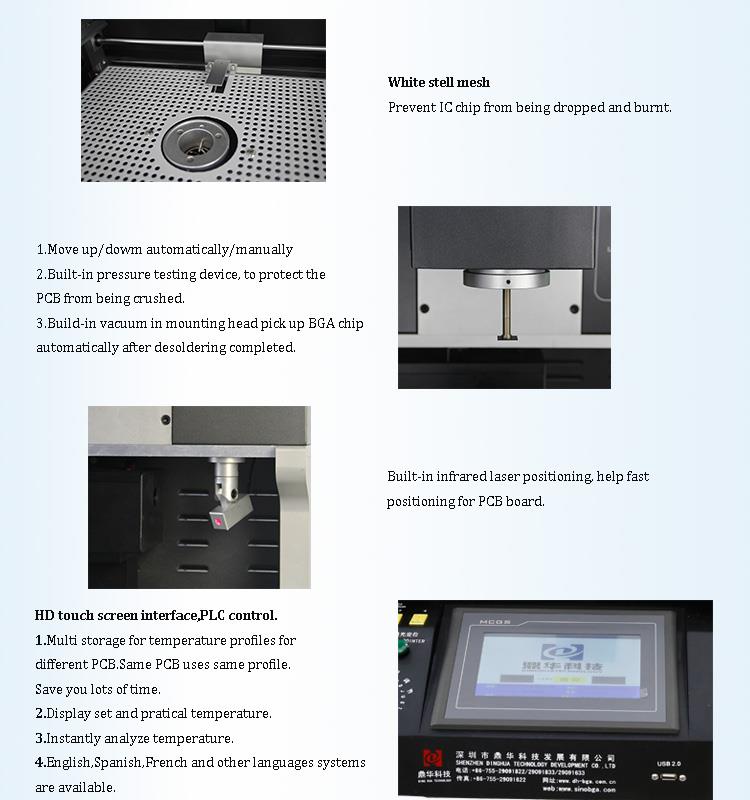

4.Detaljer om Optical North Bridge BGA Rework Station
1.CCD-kamera (præcis optisk justeringssystem);
2.HD digital skærm;
3. Mikrometer (juster vinkel på chip);
4.3 uafhængige varmelegemer (varmluft & infrarød);
5. Laserpositionering;
6. HD touch screen interface, PLC kontrol;
7. Led forlygte ;
8.Joystick kontrol .
5.Hvorfor vælge vores optiske North Bridge BGA Rework Station?
6. Certifikat for Optical North Bridge BGA Rework Station
For at tilbyde kvalitetsprodukter var SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD den første til at bestå UL, E-MARK, CCC, FCC, CE ROHS certifikater. I mellemtiden, for at forbedre og perfektionere kvalitetssystemet, har Dinghua bestået ISO, GMP, FCCA, C-TPAT revisionscertificering på stedet.
7.Packning & forsendelse af Optical North Bridge BGA Rework Station
8. FAQ
• Hvad er funktionerne af berøringsskærmen i din optiske nordbro BGA omarbejdningsstation?
A:1.Berøringsskærm, smart pc er maskinens hjerne. PLC-system, menneske-maskine interface med berøringsskærm
for nem betjening og høj nøjagtighed.
2. Administrer temperaturprofilerne: indstilling, opbevaring, anvendelse, analyse og fejlretning. Op til 16-segment
temperaturkontrol,100,000 grupper lager for forskellige BGA's omarbejdningstemperaturprofil.
3. Styr maskinen.
•Hvad er funktionen af laserpositionering?
A: Indbygget infrarød laserpositionering, hjælper med hurtig positionering af printkort.
•Er opvarmningen varm luft eller infrarød?

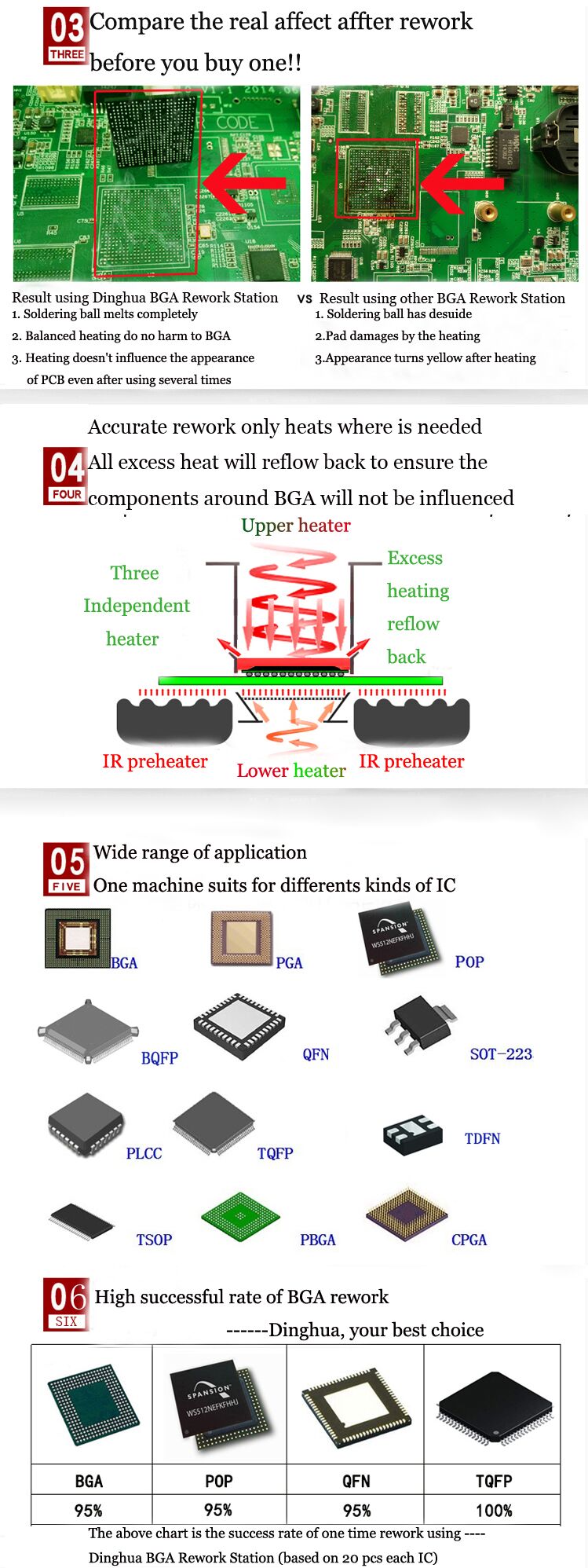

Der er tre uafhængige varmelegemer. Top Varmluft +Bund Varmluft+Infrarød forvarmningsplatform. Toppen og bunden
kan flyttes op/ned. Dette kan gøre opvarmningen fokuseret og jævn. Øg omarbejdningshastigheden effektivt.
