Semi-auto Optisk BGA Rework Station
1. Produktintroduktion
En ny definition af bordreparation: automatisk, fleksibel og procespålidelig!
- Meget effektivt 1200 W hybrid varmehoved
- Homogen IR-bundvarme med stort areal med 3 varmezoner (hver 800 W)
- Automatisk og præcis komponentjustering ved hjælp af maskinsyn
- Meget nøjagtigt, motordrevet aksesystem til komponentplacering (+/- 0,025 mm)
- Brugeruafhængige, reproducerbare reparationsresultater garanteret
- Processtyring og dokumentation via operatørsoftwaren HRSoft
- Fuldautomatisk eller halvautomatisk drift
- Velegnet til brug med Dip&Print Station
2. Produktspecifikationer
|
Mål (B x D x H) i mm |
660 * 620 * 850 mm |
|
Vægt i kg |
70 kg |
|
Antistatisk design (y/n) |
y |
|
Effektværdi i W |
5300W |
|
Nominel spænding i V/AC |
110~220V 50/60Hz |
|
Overvarme |
Varmluft 1200W |
|
Lavere varme |
Varmluft 1200W |
|
Forvarmningsområde |
Infrarød 2700W, størrelse: 250 x 330 mm |
|
PCB størrelse i mm |
fra 20*20~370*450 mm |
|
Komponentstørrelse i mm |
fra 1*1 80*80 |
|
Operation |
7-tommer indbygget berøringsskærm, 800*480 opløsning |
|
Test symbol |
CE |

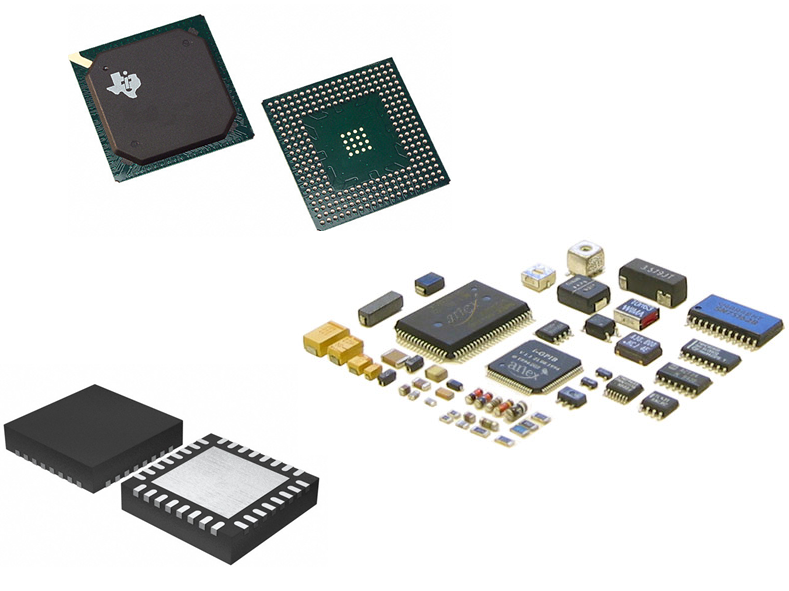

3. Produktapplikationer
Aflodning, placering og lodning af alle typer overflademonterede enheder (SMD): BGA, metallisk BGA, CGA,
BGA-fatning, QFP, PLCC, MLF og miniaturekomponenter med en kantlængde på op til 1 x 1 mm.

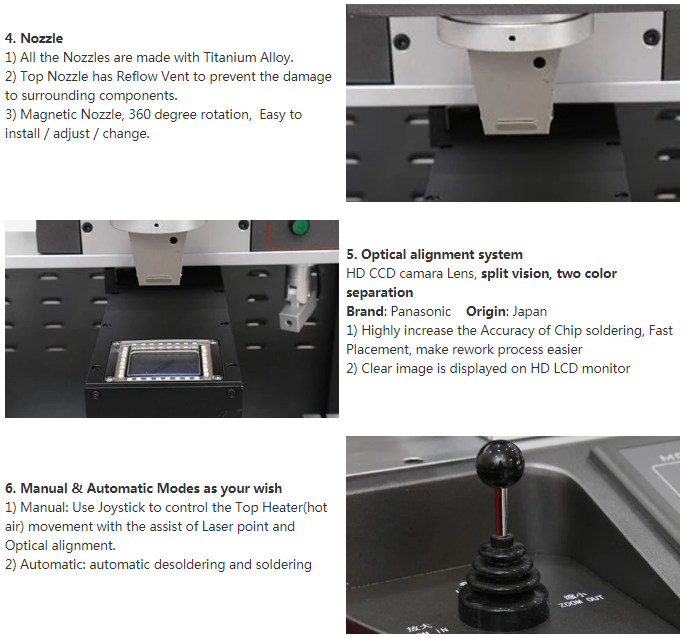

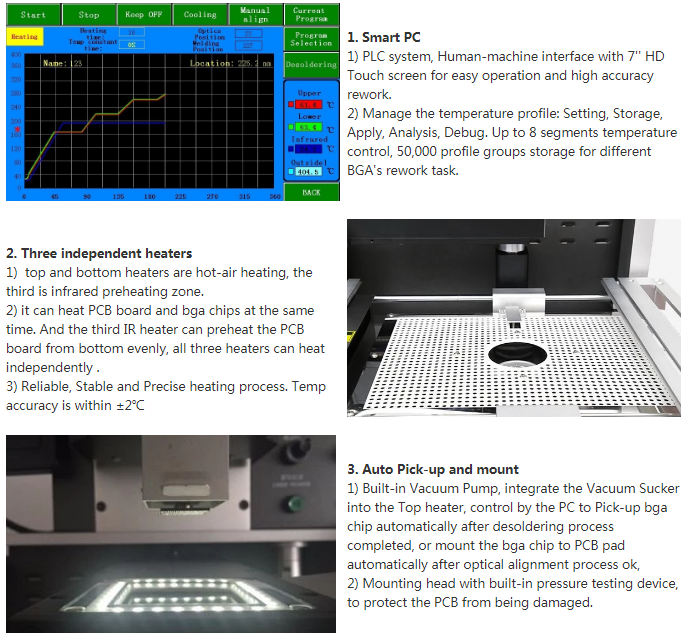

4. Produktdetaljer
5. Produktkvalifikationer

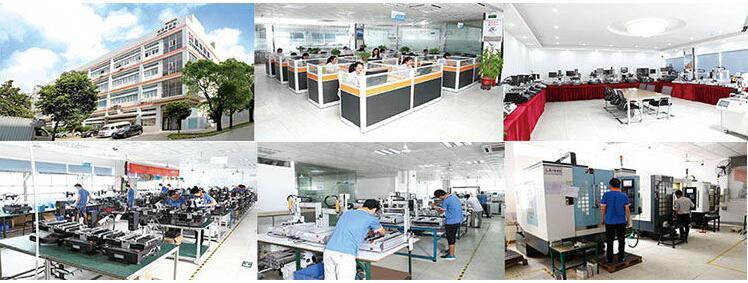

6. Vores tjenester
For at støtte vores kunder leverer vi Gold Standard-salg og teknisk support fra vores Dinghua-kontorer.
Vores højtuddannede ingeniører har erfaring med alle typer omarbejdningsapplikationer og kan hjælpe med processer, dyser, stencils, reservedele og tilpasning.
7. FAQ
Q: Hvordan styrer Dinghua BGA-omarbejdningsmaskinens temperatur? Bliver maskinen for varm og beskadiger printet eller chippen?
A: Dinghua BGA-omarbejdelsesmaskinen kan opvarme PCB- og BGA-chipsene samtidigt. Den tredje IR-varmer forvarmer PCB'en fra bunden jævnt for at undgå PCB-deformation under reparationsprocessen. Alle tre varmelegemer kan styres uafhængigt.
Den bruger et K-type termoelement med lukket sløjfestyring og et automatisk PID temperaturkompensationssystem, sammen med en PLC og temperaturmodul, for at sikre præcis temperaturstyring med en afvigelse på ±2 grader.
Q: Hvordan garanterer Dinghua BGA-omarbejdningsmaskinen sikkerhed for at beskytte operatøren i tilfælde af en nødsituation?
A: Maskinen er CE-certificeret og er udstyret med en nødknap. Derudover er der en stemmeadvarsel, der aktiveres omkring 5 sekunder før lodde-/aflodningsprocessen er færdig. Den har også et automatisk slukningssystem i tilfælde af en unormal hændelse, med dobbelt overophedningsbeskyttelseskontrol.
