Touch Screen Xbox360 BGA Rework Station

Touch screen Xbox360 bga rework station

Hurtig forhåndsvisning:

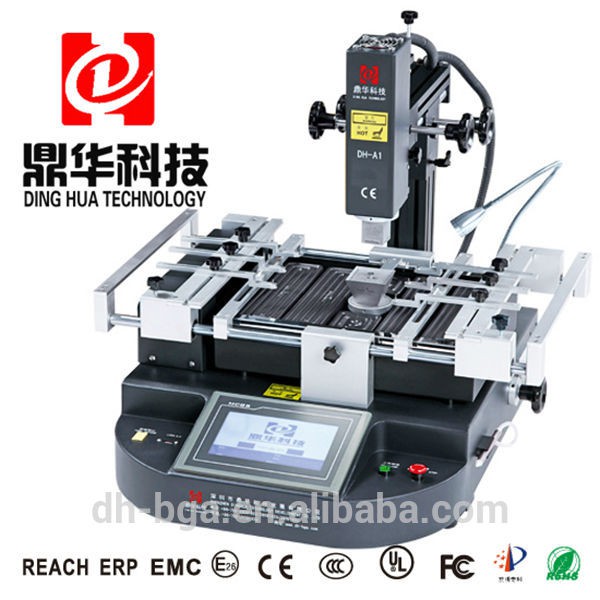

Original fabrikspris! DH-A1 BGA Rework Machine med IR-varmer til Xbox360 reparation er nu på lager.

Vores omarbejdningsstation bruges hovedsageligt til omarbejdning af BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED osv.

multifunktion og innovativt design, Dinghua-maskine kan lave one-stop-romoving, montering og lodning.

1. Specifikation

2.Beskrivelse af DH-A1 BGA omarbejdningsstationen

1.Med Stemmeadvarsel 5-10 sekunder før opvarmning afsluttes: Mind operatøren om at hente bga-chippen til tiden. Efter

opvarmning, køleventilator vil arbejde automatisk, når temperaturen afkøles til stuetemperatur (<45℃ ),

kølesystemet stopper automatisk for at forhindre varmeren i at ældes.

2.CE-certificeringsgodkendelse.Dobbeltbeskyttelse: Overophedningsvagt + nødstopfunktion.

3. Ekstern forbindelse med digital loddekolbe, for hurtig, bekvem, høj effektivitet til at rense tin!

4. Laserpositionering, nem og bekvem at placere.

3.Hvorfor skal du vælge Dinghua?

1. Vi er den professionelle BGA rework station producent. Og har været i denne sag i mere end 13 år.

Engageret i design, udvikling, produktion og salg.

2. Vores maskine er bedst i kvalitet med lav pris. Er populære hos værkstedet og træningsskolerne over hele verden.

Velkommen til at være vores agent.

3. Hurtig levering: FedEx, DHL, UPS, TNT og EMS. Mange modeller på lager hele tiden.

4. Betaling: Western Union, PayPal, T/T.

5.OEM og ODM er velkomne.

6.Alle maskinen vil være udstyret med brugervejledning og CD.

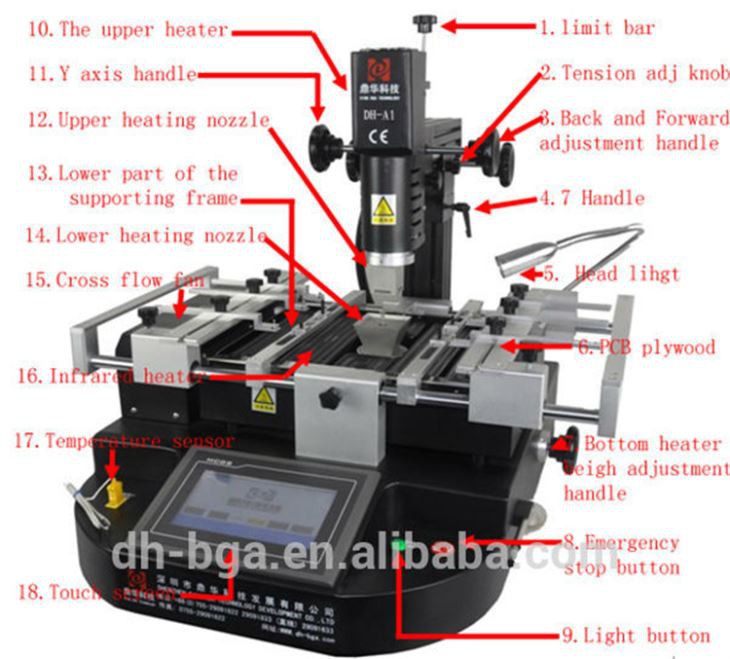

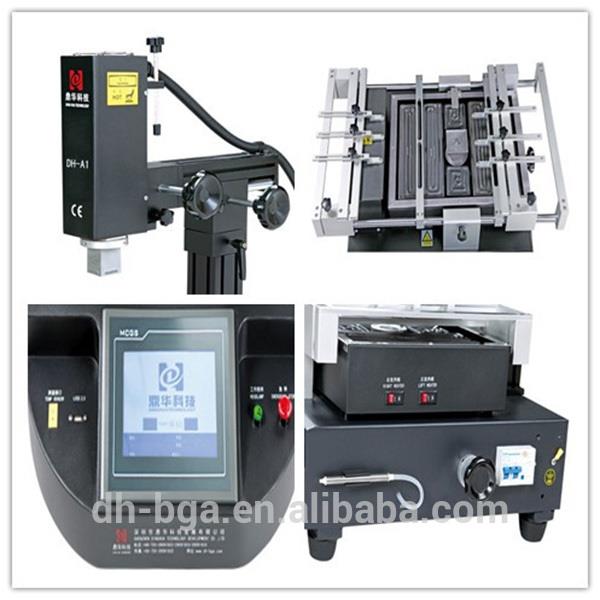

4. Detaljerede billeder af DH-A1 BGA REWORK STATION

5 Paknings- og leveringsdetaljer for DH-A1 BGA REWORK STATION

6.Leveringsdetaljer for DH-A1 BGA REWORK STATION

7. Relateret viden

BGA har en bred vifte af pakketyper, og dens form er kvadratisk eller rektangulær. Ifølge arrangementet

af loddekuglerne kan den opdeles i perifer, forskudt og fuld array BGA. I henhold til de forskellige substrater,

det kan opdeles i tre typer: PBGA (Plasticball Zddarray plastic ball array), CBGA (ceramicballSddarray keramik

ball array), TBGA (tape ball grid array carrier type ball array).

1, PBGA (plastic ball array) pakke

PBGA-pakke, som bruger BT-harpiks/glaslaminat som underlag, plast (epoxystøbemasse) som tætningsmateriale,

loddekugle som eutektisk loddemetal 63Sn37Pb eller eutektisk loddemetal 62Sn36Pb2Ag (Allerede nogle producenter bruger blyfri loddemetal),

loddekugle og pakkeforbindelse kræver ikke brug af ekstra lodning. Der er nogle PBGA-pakker, der er hulrum

strukturer, der er opdelt i hulrum op og hulrum ned. Denne form for PBGA med hulrum skal forbedre dens varmeafledning

ydeevne, det kaldes varmeforstærket BGA, forkortet til EBGA, og nogle kaldes også CPBGA (cavity plastic ball array).

Fordelene ved PBGA-pakken er som følger:

1) God termisk kompatibilitet med printkort (trykt kort - normalt FR-4 print). Termisk udvidelseskoefficient (CTE)

af BT-harpiks/glaslaminatet i PBGA-strukturen er ca. 14 ppm/grad, og PCB'ens værdi er ca. 17 ppm/cC.

CTE'erne for de to materialer er relativt tætte, hvilket resulterer i god termisk matchning.

2) I reflow-processen kan selvjusteringen af ​​loddekuglen, det vil sige overfladespændingen af ​​den smeltede loddekugle, bruges til at

opnå tilpasningskravene for loddekuglen og puden.

3) Lave omkostninger.

4) God elektrisk ydeevne.

Ulempen ved PBGA-pakken er, at den er følsom over for fugt og ikke er egnet til pakker med enheder, der kræver

hermeticitet og høj pålidelighed.

2, CBGA (keramisk kugle array) pakke

I BGA-pakkeserien har CBGA den længste historie. Dens substrat er et flerlags keramik, og metaldækslet er loddet til

substratet med et forseglingsloddemiddel for at beskytte chippen, ledningerne og puderne. Loddekuglematerialet er et højtemperatureutektikum

lodde 10Sn90Pb. Tilslutningen af ​​loddekuglen og pakken skal bruge en lavtemperatur eutektisk loddemetal 63Sn37Pb. Det

standard kuglestigning er 1,5 mm, 1,27 mm, 1,0 mm.

Fordelene ved CBGA-pakken (keramisk kugle array) er som følger:

1) God lufttæthed og høj modstandsdygtighed over for fugt, hvilket resulterer i høj langsigtet pålidelighed af emballerede komponenter.

2) Elektriske isoleringsegenskaber er bedre end PBGA-enheder.

3) Højere pakningstæthed end PBGA-enheder.

4) Termisk ydeevne er bedre end PBGA-struktur.

Ulemperne ved CBGA-pakken er:

1) På grund af den store forskel i termisk udvidelseskoefficient (CTE) mellem det keramiske substrat og PCB'en (CTE for

A1203 keramisk substrat er omkring 7 ppm/cC, og CTE af PCB er omkring 17 ppm pr. pen), den termiske tilpasning er dårlig og

loddeledstrætheden er den vigtigste fejltilstand.

2) Sammenlignet med PBGA-enheder er emballeringsomkostningerne høje.

3) Justeringen af ​​loddekugler ved kanten af ​​pakken er vanskeligere.

3, CCGA (ceramiccolumnSddarray) keramisk kolonnegitterarray

CCGA er en modificeret version af CBGA. Forskellen mellem de to er, at CCGA bruger en loddesøjle med en diameter på 0,5 mm

og en højde på 1,25 mm til 2,2 mm i stedet for 0,87 mm diameter loddekuglen i CBGA for at forbedre udmattelsesmodstanden for loddet.

samling. Derfor kan søjlestrukturen bedre aflaste forskydningsspændingen mellem den keramiske bærer og printpladen forårsaget af

det termiske misforhold.
