HD Touch Screen Bga Loddestation

HD touchscreen BGA loddestation



Lille mobiltelefon omarbejdningsmaskine, der automatisk bevæger sig op/ned øverste hoved, og kan flyttes til venstre eller højre med hånden,

undtagen mobiltelefon, også reparation af webcamera, Wifi-boks og noget mindre kommunikeret udstyr mm.

Produktparameteren for BGA-loddestation med HD berøringsskærm

Samlet kraft	2300W
Top varmluftvarmer	450W
Bund diodevarmer	1800W
Magt	AC110/220V±10% 50/60Hz
Belysning	Taiwan led arbejdslys, alle vinkler justeret.
Driftstilstand	High definition touch-skærm, intelligent samtalegrænseflade, digital systemindstilling
Opbevaring	5000 grupper
Topvarmer bevægelse	Automatisk op/ned med knap, manuel Højre/venstre,
Lavere IR-forvarmningsområde	Manuel bevægelse bag/ foran.
Positionering	Intelligent positionering, PCB kan justeres i X, Y retning med "5 point support" + V-groov PCB beslag + universal armaturer.
Temperaturkontrol	K-sensor, tæt sløjfe
Temp nøjagtighed	±2 grader
PCB størrelse	Maks. 170% c3% 97220 mm Min 22% c3% 9722 mm
BGA chip	2x2 mm - 80x80 mm
Minimum spånafstand	0.15 mm
Ekstern temperaturføler	1 stk
Dimensioner	L540*B310*H500mm
Nettovægt	16 kg



Produktdetaljerne for BGA-loddestation med HD-touchskærm



Automatisk tophoved, der bevæger sig op eller ned ved at trykke på knapper til lodning eller aflodning af mobiltelefonchip, såsom Iphone,

Samsung og Huawei osv.





Styreskinne til tophovedet, der er let at flytte til venstre eller højre

Styreskinne til IR-forvarmningsområde flyttet bagud eller fremad

Beam sat PCB på, kan flyttes til venstre eller højre for PCB fast



Kulfiber varmerør importeret fra tysk, til mobiltelefon og anden lille PCB forvarmning, anti høj

temperaturglasbeklædning, for at forhindre små komponenter eller støv i at falde indeni.

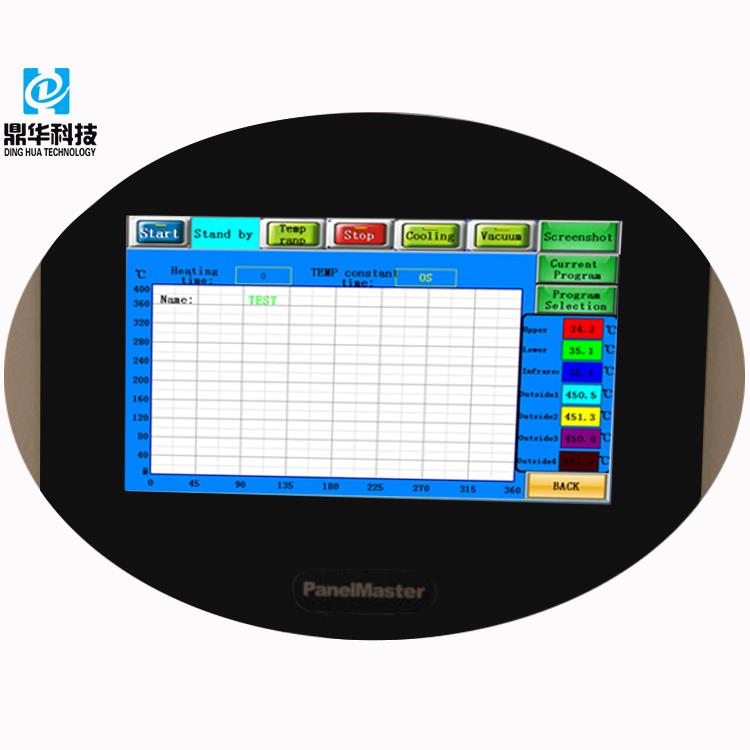

PanelMaster mærke computer, alle parametre indstillet, klik på "start" for at starte maskinen, temperaturstyring er mere

nøjagtig, temperaturfangningsfrekvens er hurtigere.

BGA Rework Station DH-200 Dimensioner:

• LWH (mm): 540 * 310 * 500 mm
• Kompakt maskine, lille kartonkasse og lavere forsendelsesomkostninger.

Levering, forsendelse og service af HD Touch Screen BGA-loddestationen

• Vibrationstest før levering.
• Maskinen er pakket i en kartonkasse: 63 * 44 * 58 cm.
• Totalvægt: 33 kg.
• Indeholder: Undervisnings-cd og manual.
• Hvis du støder på problemer, som du ikke kan løse, tilbyder vi Skype-videoopkald, WhatsApp-videoopkald og andre supportmuligheder.



FAQ

Q: Kan denne omarbejdningsstation reparere alle mobiltelefoner?
A:Ja, det kan reparere telefoner som iPhone, Samsung, Huawei, Vivo osv.

Spørgsmål: Kan den kun udføre aflodning?
A:Nej, den kan både lodde og aflodde.

Q: Vil det blive pakket i en krydsfinerkasse?
A:Nej, den bliver pakket i en kartonkasse med skum indeni. Det er let og hjælper med at sænke forsendelsesomkostningerne.

Q: Hvordan vælger jeg de rigtige dyser?
A:Det er bedst at vælge en dyse, der er lidt større end chippen (f.eks. IC, BGA).



Know-How om BGA-loddestationen

Reparationskravene til area-array-pakker er påvirket af de nuværende begrænsninger for reflow-lodning. Selvom aflodning kan udføres med det meste eksisterende varmluftsudstyr, er styring af aflodningsprocessen en af ​​de sværeste opgaver. I efterbearbejdning, som i produktion, er kvalitet det ultimative mål. Højkvalitets BGA reflow lodning kan opnås i det lukkede miljø af en reflow ovn under produktion.

Efterbearbejdning kan dog ikke udføres i et fuldstændigt lukket miljø, da det er udfordrende at opnå de nødvendige varmebetingelser for BGA reflow, når varm luft blæses gennem en dyse. Succes med efterbearbejdning afhænger af opnåelse af ensartet varmefordeling på tværs af pakken og PCB-puderne uden at få komponenter til at flytte sig eller blæse væk under reflow.

Konvektiv varmeoverførsel under reparationsprocessen involverer at blæse varm luft gennem en dyse. Luftstrømmens dynamik, herunder laminær strømning, høj- og lavtrykszoner og cirkulationshastighed, er kompleks. Når disse fysiske effekter kombineres med varmeabsorption og -fordeling og varmluftdysens struktur til lokal opvarmning, bliver korrekt BGA-reparation vanskelig. Eventuelle tryksvingninger eller problemer med trykluftkilden eller pumpen i varmluftsystemet kan reducere efterbearbejdningsmaskinens ydeevne betydeligt.

Nogle varmluftsdyser, der kommer i kontakt med printet for at give mere ensartet luftcirkulation og varmefordeling, kan møde udfordringer, hvis tilstødende komponenter er for tæt på. Disse dyser berører muligvis ikke PCB'et direkte, hvilket forstyrrer det tilsigtede luftcirkulationsmønster og forårsager ujævn opvarmning af BGA'en. Derudover kan varm luft fra dyserne nogle gange blæse komponenter i nærheden eller beskadige tilstødende plastikdele.

Mange omarbejdningssystemer gemmer flere temperaturindstillinger, men dette kan være vildledende, medmindre formålet med temperaturkurven er klart forstået. I produktionsudstyr er en nøjagtig temperaturkurve afgørende for processtyring, fordi den sikrer, at alle loddesamlinger opvarmes jævnt og når den krævede toptemperatur. Udgangspunktet for indstilling af produktionsparametre er den faktiske temperatur på pladen. Ved at analysere materialets temperatur kan procesingeniører justere varmeparametrene for at opnå den ønskede temperaturprofil.

Konvektionsbearbejdningsudstyr, der opbevarer forskellige varmeelementer eller lufttemperaturindstillinger, kan kun tilnærme temperaturforholdene på brættet. En mere præcis metode er at overvåge og registrere den faktiske temperaturprofil for kortet eller komponenten ved at fastgøre et termoelement af K-type til printkortet under reflow. Under reflow er selve inspektionen af ​​loddesamlinger den grundlæggende form for processtyring.
