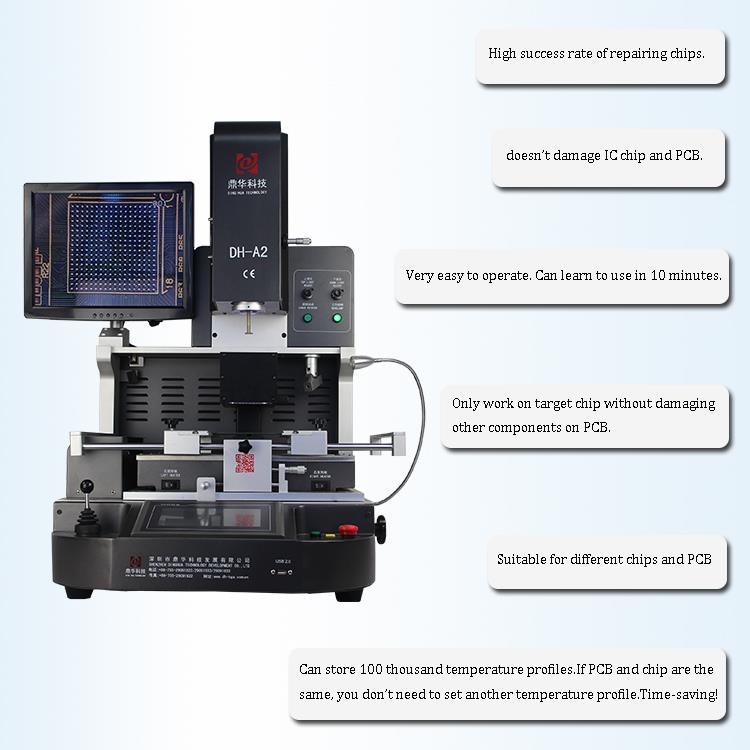

3 varmezoner Touch Screen BGA Rework Machine
1. Berøringsskærm og optisk justeringssystem.
2. Høj succesrate for reparation af chips.
3. Skader ikke IC-chip og PCB.
4. Meget nem at betjene. Kan lære at bruge på 10 minutter.
5. Kan opbevare 100 tusinde temperaturprofiler. Hvis PCB og chip er det samme, behøver du ikke indstille andre temperaturprofiler. Tidsbesparende!
Beskrivelse
1. Ansøgning
Velegnet til PCB af forskellige elektroniske produkter.
Bundkortet på en computer, smartphone (iPhone, Huawei, Samsung), bærbar computer, MacBook logikkort, digitalkamera, klimaanlæg, tv og andet elektronisk udstyr fra den medicinske industri, kommunikationsindustrien, bilindustrien osv.
Velegnet til forskellige slags chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-chip.
2. Produktegenskaber
• Automatisk aflodning, montering og lodning.
• Det præcise optiske justeringssystem
Panasonic CCD kameralinse øger effektivt justeringens nøjagtighed og succesraten for reparation. Billedet vises på skærmen.
• Top varm luftstrøm er justerbar for at imødekomme efterspørgslen fra enhver spån
• Indbygget infrarød laserpositionering, hjælper med hurtig positionering for PCB.
•Topvarmehoved og monteringshoved 2 i 1 design.
•Monteringshoved med indbygget trykprøvningsenhed, for at beskytte PCB'et mod at blive knust.
3. Specifikation
| Magt | 5300w |
| Topvarmer | Varmluft 1200w |
| Bundvarmer | Varmluft 1200W. Infrarød 2700w |
| Strømforsyning | AC220V±10% 50/60Hz |
| Dimension | L530*B670*H790 mm |
| Positionering | V-rille PCB støtte, og med ekstern universal armatur |
| Temperaturkontrol | Ktype termoelement, lukket sløjfe kontrol, uafhængig opvarmning |
| Temperatur nøjagtighed | ±2 grader |
| PCB størrelse | Max 450*490 mm, Min 22 *22 mm |
| Finjustering af arbejdsbænk | ±15 mm frem/tilbage, ±15 mm til højre/venstre |
| BGA chip | 80*80-1*1 mm |
| Minimum spånafstand | 0.15 mm |
| Temp sensor | 1 (valgfrit) |
| Nettovægt | 70 kg |

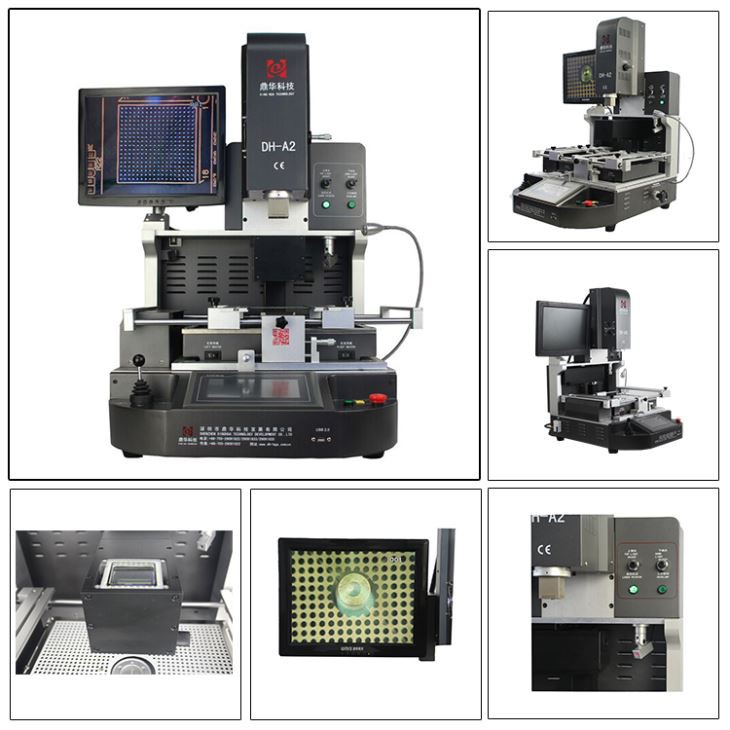

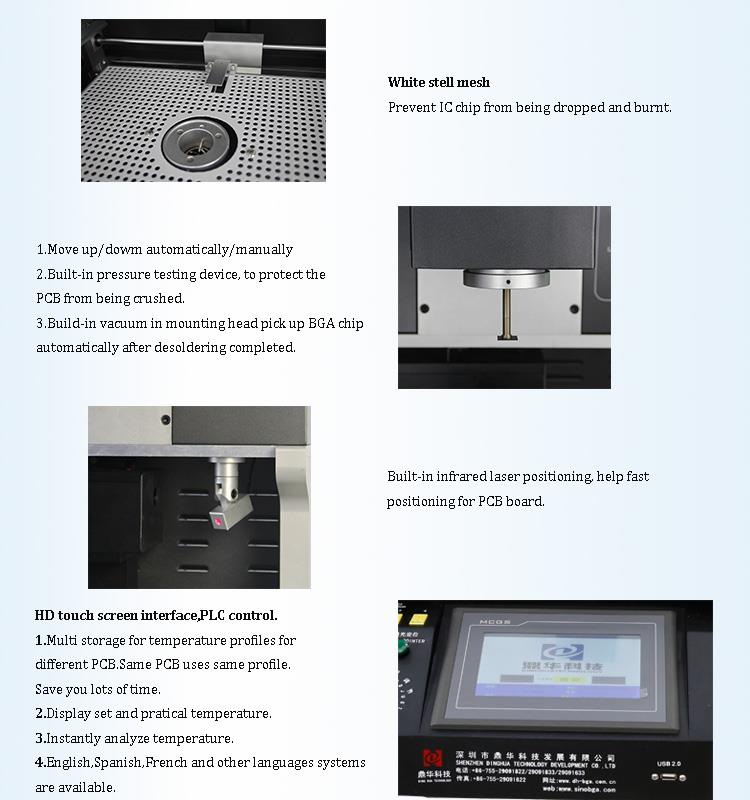

4. Detaljer
1.CCD-kamera (præcis optisk justeringssystem);
2.HD digital skærm;
3. Mikrometer (juster vinklen på en chip);
4.3 uafhængige varmeapparater (varmluft og infrarød);
5. Laserpositionering;
6. HD touch screen interface, PLC kontrol;
7. Led forlygte ;
8.Joystick kontrol.
5.Hvorfor vælge vores 3 varmezoner touch screen bga rework maskine?
6. Certifikat
For at tilbyde kvalitetsprodukter var SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD den første til at bestå UL, E-MARK, CCC, FCC, CE ROHS certifikater. I mellemtiden, for at forbedre og perfektionere kvalitetssystemet, har Dinghua bestået ISO, GMP, FCCA, C-TPAT revisionscertificering på stedet.

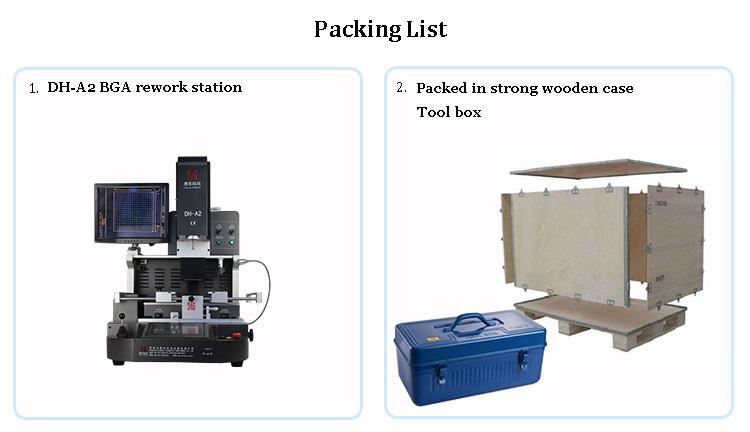

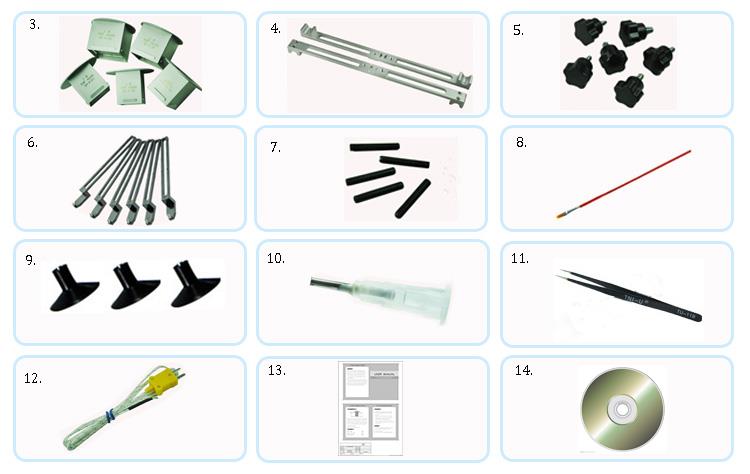

7. Pakning & forsendelse
8. Kontakt os
Email: john@dh-kc.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
9.Ofte stillede spørgsmål
• I en BGA-omarbejdningsmaskine, hvad er de væsentlige faktorer for en høj succesrate for reparation af PCB og chips?
A: Farveoptisk system med funktioner som split vision, tofarvet separation, zoom ind/ud og mikrojustering, udstyret med en aberrationsdetektionsenhed med autofokus og softwarebetjening
•Hvordan garanterer din BGA omarbejdningsmaskine præcis justering af loddekuglen på chips og loddesamling på PCB?
A: Optisk farvesynssystem, med manuel x-, Y-aksebevægelse, med tofarvet opdelt lys, zoom ind/ud og finjusteringsfunktion, inklusive farveforskelsopløsningsenhed. Skærmen viser tydeligt tilpasningstilstanden for loddekuglen på chips og loddesamlingen på PCB.

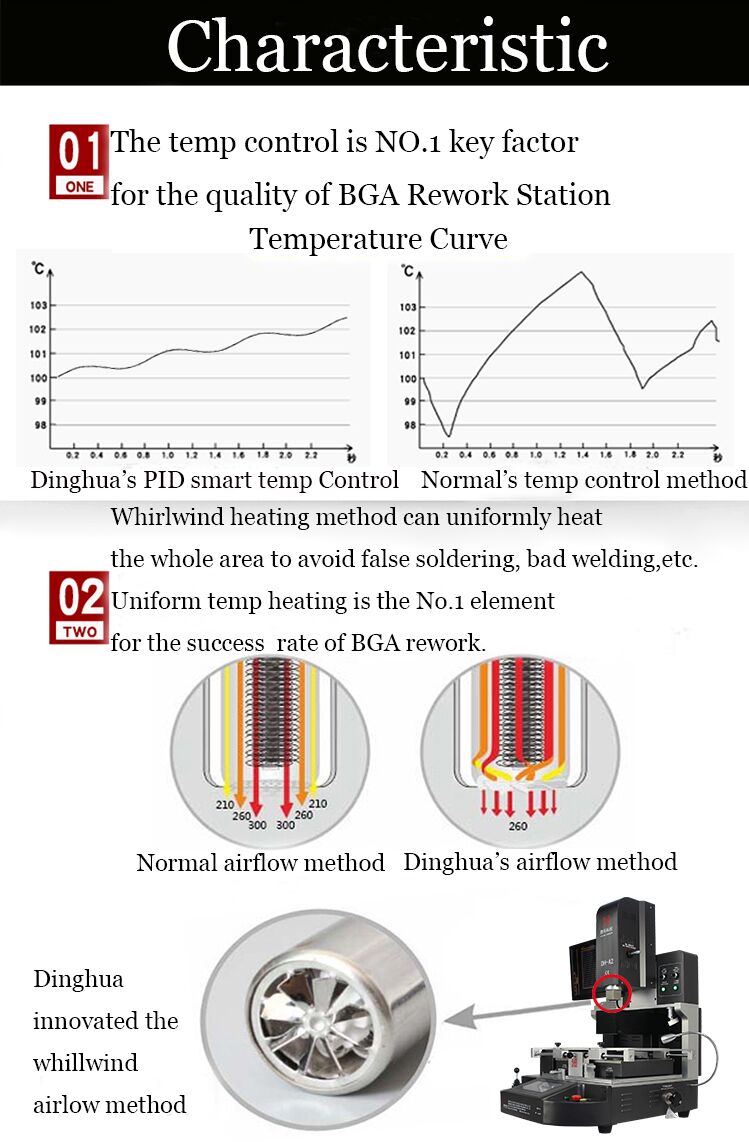

•Hvad er princippet om varmluft og infrarød opvarmning af din BGA-reworkmaskine?
A: Der er tre uafhængige varmelegemer. Top Varmluft +Bund Varmluft + Infrarød forvarmningsplatform. Den varme luft har fordelen af hurtig opvarmning og afkøling. Temperaturen er meget nem at kontrollere Bunden af den infrarøde for at forhindre PCB-deformationen (Generelle deformationsårsager: Stor temperaturforskel mellem placeringen af PCB'en og mål-BGA-chippen.) Denne model af maskinen er relativt nem at kontrollere, og temperaturen er let at kontrollere.
