IR-forvarmning af BGA IC-chips Fjern maskine

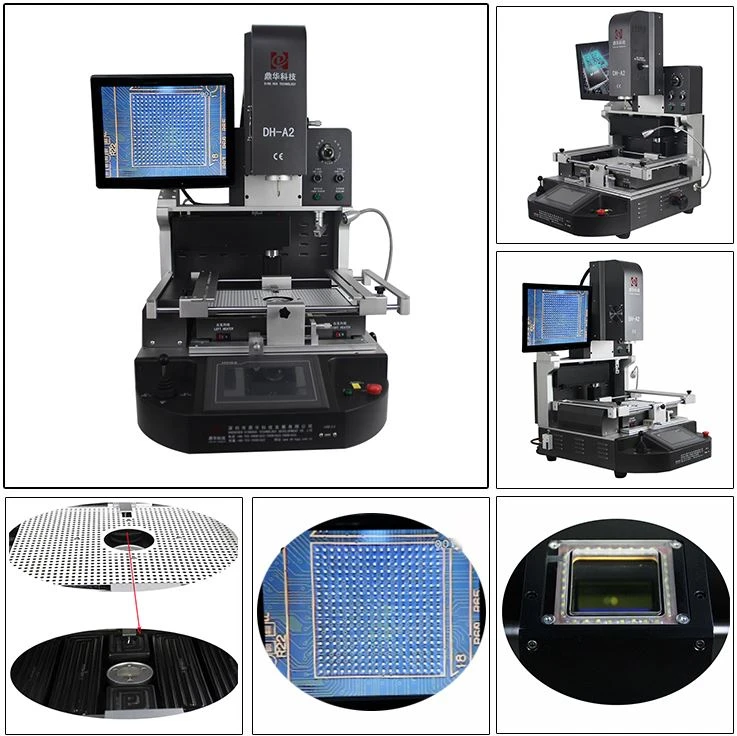

1. Øvre/nederste varmluft til lodning eller aflodning.2. Skærm 15" 1080P.3. Automatisk alarm 5~10s før dens aflodning vil være over4. Magnetiske dyser, som er meget praktiske at installere eller afinstallere
Beskrivelse
Betjeningsvejledning til BGA rework-stationen DH-A2
DH-A2 er en omkostningseffektiv model blandt de maskiner med optisk justering, automatisk lodning, aflodning, opsamling og udskiftning.
Universalarmaturer bruges til enhver form for PCBA'er, laserpunkt kan hjælpe med hurtigt at placere et PCB i en korrekt position, det bevægelige arbejdsbord er praktisk til et PCB mod venstre eller højre.
1. Anvendelse af IR forvarmning BGA IC chips fjerne maskine
For at lodde, reballe, aflodde en anden slags chips:
BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-chips og så videre.
2. Produktegenskaber af IR-forvarmning BGA IC-chips fjerner maskinen
* Stabil og lang levetid (designet til 15 års brug)
* Kan reparere forskellige bundkort med høj succesrate
* Styr opvarmnings- og afkølingstemperaturen strengt
* Optisk justeringssystem: montering nøjagtigt inden for 0.01 mm
* Let at betjene. Alle kan lære at bruge det på 30 minutter. Der kræves ingen særlige færdigheder.
3. Specifikation afIR-forvarmning BGA IC-chips fjerner maskinen
| Strømforsyning | 110~240V 50/60Hz |
| Effekthastighed | 5400W |
| Auto niveau | lodde, aflodde, afhente og udskifte mv. |
| Optisk CCD | automatisk med spånfremfører |
| Løbekontrol | PLC (Mitsubishi) |
| spånafstand | 0.15 mm |
| Touchskærm | kurver, der vises, tid og temperaturindstilling |
| PCBA størrelse tilgængelig | 22*22~400*420mm |
| chip størrelse | 1*1~80*80 mm |
| Vægt | omkring 74 kg |
4. Nærmere oplysninger omIR-forvarmning BGA IC-chips fjerner maskinen
1. Top varmluft og en vakuumsuger installeret sammen, som bekvemt samler en chip/komponent op til justering.
2. Optisk CCD med et opdelt syn for de prikker på en chip vs. bundkort afbildet på en skærm.
3. Skærmbilledet for en chip (BGA, IC, POP og SMT osv.) vs. dets matchede bundkorts prikker justeret før lodning.
4. 3 varmezoner, øvre varmlufts-, nedre varmlufts- og IR-forvarmningszoner, som kan bruges til små til iPhone bundkort, også op til computer og tv-bundkort osv.
5. IR-forvarmningszone dækket af stålnet, hvilket gør varmeelementerne jævnt og sikrere.
6. Betjeningsgrænseflade til tid og temperaturindstilling, temperaturprofiler kan lagres så mange som 50,000 grupper.
5. Hvorfor vælge vores automatiske SMD SMT LED BGA omarbejdningsstation?
6. Certifikat for BGA rework system computer reparation maskine
UL, E-MARK, CCC, FCC, CE ROHS certifikater. I mellemtiden, for at forbedre og perfektionere kvalitetssystemet, har Dinghua bestået ISO, GMP, FCCA, C-TPAT revisionscertificering på stedet.
7. Pakning og forsendelse af automatisk BGA-omarbejdningsmaskine
8. Forsendelse til BGA omarbejdningsstationen
DHL, TNT, FEDEX, SF, søtransport og andre specielle linjer osv.. Hvis du ønsker en anden forsendelsesperiode, så fortæl os det. Vi vil støtte dig.
9. Betalingsbetingelser
Bankoverførsel, Western Union, kreditkort. Fortæl os venligst, hvis du har brug for anden support.
10. Den relevante viden for enutomatic reballing infrarød BGA reparationsmaskine
Brug af en BGA omarbejdningsstation kan groft opdeles i tre trin: aflodning, placering og lodning. Nedenfor tager vi BGA rework-stationen DH-A2 som et eksempel:
Aflodning:
1, Forberedelse til reparation:Bestem luftdysen, der skal bruges til BGA-chippen, der skal repareres. Efterbearbejdningstemperaturen indstilles i forhold til, om blyholdig eller blyfri loddemasse anvendes af kunden, da smeltepunktet for blyholdige loddekugler generelt er 183 grader, mens smeltepunktet for blyfri loddekugler er omkring 217 grader. Fastgør PCB-bundkortet på BGA-omarbejdningsplatformen, og juster den røde laserplet i midten af BGA-chippen. Sænk placeringshovedet for at bestemme den korrekte placeringshøjde.
2, Indstil aflodningstemperaturen:Gem temperaturindstillingen, så den kan genkaldes til fremtidige reparationer. Generelt kan temperaturen for aflodning og lodning indstilles til samme værdi.
3, Start aflodning:Skift til adskillelsestilstand på berøringsskærmens interface, og klik på reparationsknappen. Varmehovedet sænkes automatisk for at opvarme BGA-chippen.
4, Fuldførelse:Fem sekunder før temperaturcyklussen slutter, udsender maskinen en alarm. Når temperaturkurven er afsluttet, vil dysen automatisk opfange BGA-chippen, og placeringshovedet løfter BGA'en til udgangspositionen. Operatøren kan derefter tilslutte BGA-chippen til materialeboksen. Aflodning er nu afsluttet.
Placering og lodning:
1, Forberedelse af placering:Når tinfjernelsen fra puden er fuldført, skal du bruge en ny BGA-chip eller en ny BGA-chip. Fastgør PCB-bundkortet, og placer BGA'en omtrent på puden.
2, Start placering:Skift til placeringstilstand, klik på startknappen, og placeringshovedet flyttes ned. Dysen vil automatisk opfange BGA-chippen og flytte den til udgangspositionen.
3, Optisk justering:Åbn den optiske justeringslinse, juster mikrometeret, og juster printkortet på X- og Y-akserne. Juster BGA-vinklen med R-vinklen. Loddekuglerne (vist i blåt) på BGA'en og loddeforbindelserne (vist i gult) på puden kan ses i forskellige farver på displayet. Efter at have justeret, så loddekuglerne og samlingerne fuldstændig overlapper hinanden, skal du klikke på knappen "Alignment Complete" på berøringsskærmen.
4, Fuldførelse:Placeringshovedet sænkes automatisk, placerer BGA'en på puden og slukker for vakuum. Hovedet vil derefter stige med 2-3 mm og begynde at opvarme. Når temperaturkurven er afsluttet, vil varmehovedet stige til udgangspositionen. Lodning er færdig.
Lodning:
Denne funktion bruges til BGA'er, der er dårligt loddede på grund af lav temperatur og kræver genopvarmning.
1, Forberedelse:Fastgør PCB-kortet på omarbejdningsplatformen, og placer den røde laserprik i midten af BGA-chippen.
2, Start lodning:Indstil temperaturen, skift til svejsetilstand, og klik på start. Varmehovedet sænkes automatisk. Efter at have kontaktet BGA-chippen, vil den stige med 2-3 mm og derefter begynde at opvarme.
3, Fuldførelse:Efter at temperaturkurven er afsluttet, vil varmehovedet automatisk stige til udgangspositionen. Lodning er nu færdig.
