Automatisk BGA -omarbejdningsmaskine

Denne automatiske BGA -omarbejdningsmaskine har automatisk kontrol af opvarmning, justering, lodning og placeringsprocesser, hvilket reducerer operatørfejlen markant og forbedrer reparationseffektiviteten. Dens øvre og nedre varmeapparater kan bevæge sig frit og uafhængigt, hvilket tillader fleksibel positionering og gør chipopvarmning og omarbejdning meget mere praktisk.

Send forespørgsel

Beskrivelse

Produkter Beskrivelse

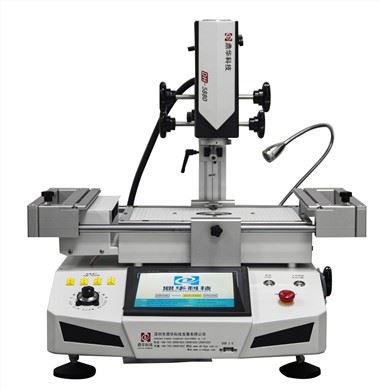

Den automatiske BGA -omarbejdningsmaskine DH - A6 er en høj - End -reparationsmaskine lavet til den effektive omarbejdning af kuglegitterarray (BGA) og Surface Mount (SMT) komponenter på trykte kredsløbskort (PCB). Med en optisk positioner af CCD -kamera sørges den nøjagtige placering af chips ved at vise loddekuglerne og PCB -puderne til brugeren og placere dem nøjagtigt i realtid.

Denne BGA -omarbejdningsmaskine styres automatisk under processen til opvarmning, justering, lodning og placering, minimerer operatørfejlen i høj grad og maksimerer reparationseffektiviteten. De øvre og nedre varmeapparater er i stand til frit og autonomt at bevæge sig, idet positionen er fleksibelt placeret, hvilket gør chip -omarbejdning og chipopvarmning meget praktisk.

Denne professionelle - niveau system kombinerer flere temperaturzoner, infrarød - hydro hot - lufthybridvarmere og op - til - - minut temperaturkurve viser til jævn distribution og konsistente solskiveregenskaber. Det findes på tværs af branchen for High - værdi PCB -reparationsarbejde på bærbare computere, smartphones, industrielle kontroltavler og kommunikation.

Nøglefunktioner og fordele:

1. CCD optisk justeringssystem → leverer høj - præcisionschip - til - pad -justering.

2. Automatisk drift → Reducerer manuelle fejl og sikrer en ensartet omarbejdningskvalitet.

3. øvre og nedre varmeapparater med fri bevægelighed → fleksibel positionering til praktisk og effektiv chipopvarmning.

4. Flere temperaturzoner → Uafhængig kontrol af top-, bund- og forvarmningszoner til stabil reflow.

5. HD berøringsskærmsgrænseflade → Enkel drift med reel - tidsprocesovervågning.

6. Vakuumpluk - op system → sikker og nem håndtering af BGA- og SMT -komponenter.

7. Infrarød + varm luftopvarmning → sikrer jævn varmefordeling og forhindrer PCB -skader.

A6-02

Produkter Specifikation

Punkt	Parameter
Strømforsyning	AC220V ± 10 ％ 50/60Hz
Bedømt magt	6800W
Øverste varmeapparat	1200W
Bundvarmer	1200W
IR forvarmningsområde	4200W (Tysklands opvarmningsrør, varmeområde på 500*350mm)
Betjeningstilstand	Demonter fuld automatisk, sugning, montering og lodning
Chip -fodringssystem	Automatisk modtagelse, fodring, automatisk induktion (valgfrit)
Opbevaring af temperaturprofil	50000 grupper
Temperaturkontrol	K - type sensor, lukket sløjfe og 8 ~ 20 segmenter til temperaturstyringsprogrammet
Temperaturnøjagtighed	± 1 grad
Placeringsnøjagtighed	+/- 0,01 mm
Sikkerhedsvagt	Tryksensor +nødknap, dobbelt - vagt
PCB -størrelse	Max490550 mm min 1010 mm
PCB -tykkelse	0,2-15 mm
BGA -chip	1x1-65*65 mm
Minimum chipafstand	0,15 mm
Ekstern temperatursensor	5 stk (valgfrit)
Maskintype	Desktop Table (valgfrit)
Dimensioner	L970W850H950 mm

Produktfunktioner

1. High Definition Touch Screen Human - Maskingrænseflade, PLC -kontrol, opvarmningstemperatur, tid, hældning, afkøling og vakuum er alle indstillet på den menneskelige - maskingrænseflade, der viser sæt og målte temperaturkurver i realtid og har en øjeblikkelig kurveanalyse til at analysere og korrigere kurven i realtid.

2. det kan gemme 9999 sæt temperaturkurver og justere dem når som helst i henhold til forskellige BGA'er. Kurveanalyse, indstillinger og korrektioner kan også udføres på berøringsskærmen, kinesiske og engelske grænseflader er tilgængelige for at lette Barierr - gratis brug af demostisk og udenlandsk kunde.

3. høj - præcision K - Type termoelement lukket - Loop -kontrol og automatisk temperaturkompensationssystem kombineret med PLC og temperaturmodul, opnå præcis temperaturstyring og hold temperaturafvigelsen inden for ± 1 grad. Fem eksterne temperatur Mesurement -grænseflader er installeret for at detektere flere punkter i opvarmningsområdet på samme tid.

4. Under justeringsprocessen kan den øvre varmelegeme og den nedre varmelegeme kontrolleres for at bevæge sig frit fremad, bagud, venstre og højre, og justeringsstatus, der serveres i en alt - rund måde for at sikre nøjagtigheden af justeringen. Når reparationen er afsluttet, kan PCB også observeres i en alt - rund måde at forhindre og eliminere "observationsblinde pletter" -problemer opstår.

5. Håndteret design af øvre opvarmning og placering afsluttes placeringsopvarmningen automatisk, og placeringshovedet roterer 360 grader elektrisk, hvilket gør den fleksibel og praktisk.

6. Det har dobbelt adgangskodebeskyttelse for at forhindre programmer og parametre i at blive abiteret modificeret eller ved et uheld slettet og har fremragende sikkerhedsbeskyttelsesfunktioner.

7. Udstyret med forskellige specifikationer af legeringsluftdyser, som kan drejes og placeres 360 grader og er lette at installere og udskifte.

8. Efter den øvre og nedre varme luft stopper opvarmningen, starter kølesystemet automatisk. Den høje - Power Cross - flowventilator afkøler hurtigt PCB -kortet for at forhindre, at PCB -kortet deformeres. Når temperaturen falder til normal temperatur, stopper kølesystemet automatisk for at sikre, at maskinen ikke ældes, efter at varmen stiger, hvilket effektivt forlænger udstyrets levetid.

9. Udstyret med et intelligent automatisk fodringssystem med funktioner som automatisk plukning, fodring, teleskopisk bevægelse af kameraet.

10. Flere temperaturzoner, øvre og nedre, opvarmes uafhængigt. Både de øvre og nedre temperaturzoner kan indstilles til 8-segment temperaturstyring. De tre temperaturzoner bruger uafhængige PID -algoritmer til at kontrollere opvarmningsprocessen for at sikre, at forskellige temperaturzoner synkroniseres for at opnå den bedste svejseeffekt. Den lavere temperaturzone vedtager elektrisk løft for let at undgå komponenterne i bunden af PCB.

11. Den vigtige høje - Definition Industrial CCD High - Præcision Digital Video System har funktionen af lysopdeling, amplifikation, reduktion og automatisk - fokus og er udstyret med automatisk farveforskydning og lysstyrke justeringsenheder til opnåelse af præise -allmenning med en nøjagtighed af ± 0,01m, hvilket gør det muligt for elementet, der er klar over, at der er en række forskellige forhold.
