Mobiletelefon Automatisk BGA REWREMGISTE STATION
Mobiltelefonreparationsstation IC Reballling Machine DH-G730 Maskinside, brugt til iPhone, Samsung og Huawei osv. Reparation DH-G730 IC Rework Station til lille PCBA repareret
Beskrivelse
Mobiltelefon Automatisk BGA Rework Station er en præcision omarbejdningsmaskine designet til automatisk affald, rengøring, justering og genopløsning af BGA -chips (og andre SMD -komponenter) på mobiltelefon bundkort . det kombinerer:
- Dobbelt opvarmning (top og bund, ofte med IR -forvarmning)
- Visionssystemer (CCD + Laser) for præcis justering
- Lukket -loop temperaturstyring
- Automatiserede pick -and -sted og vakuum afhentningsfunktioner
Reparationsstation i mobiltelefoner IC -oprørsmaskine designet til iPhone
DH-G730-maskine venstre side . joystick, top luftstrømsjusteringsfunktion og nødnøgle osv. For iPhone, Samsung og Huawei osv. Reparation .
Maskinens højre side, Power Safe Switch, Working LED Light . ic Rework Station til lille PCBA repareret .

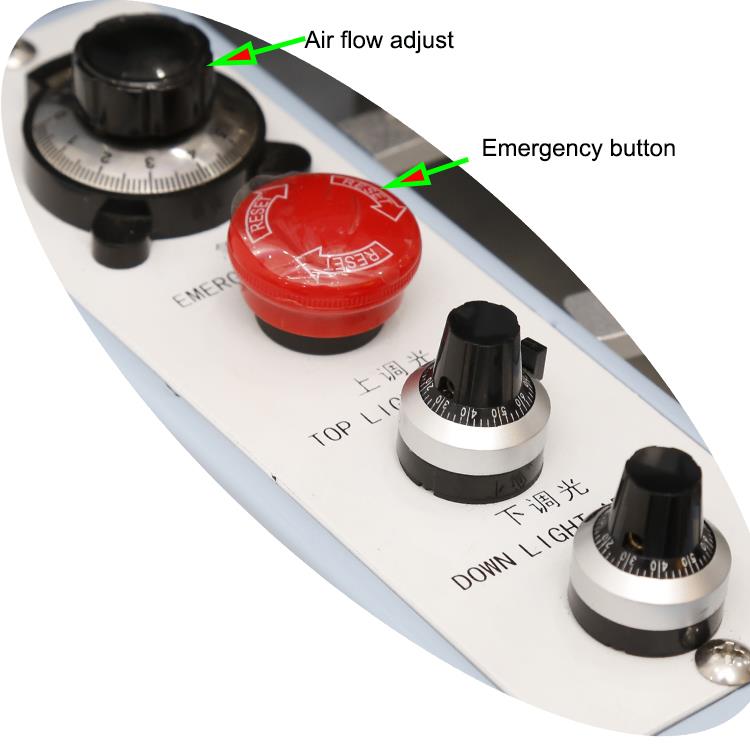

Den øverste luftstrømsjusteringsknap, nødnøgle og lys, der justeres for optisk CCD-objektiv, der bruges til IC-chip-reparation på iPhone .

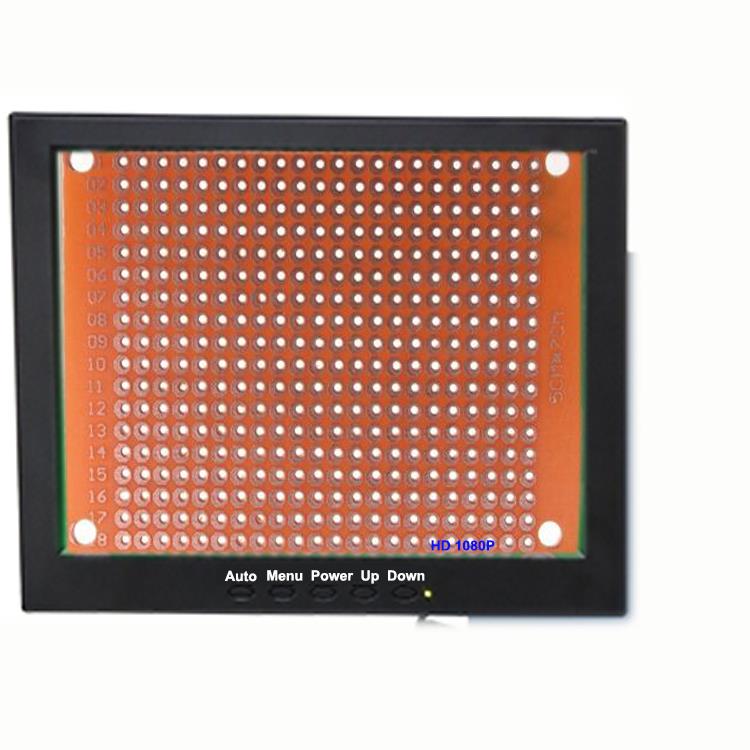

HD -skærmbillede, 1080p 15 tommer, zoom ind/ud op til 200 gange, hvilket gør alle prikker set tydeligt .

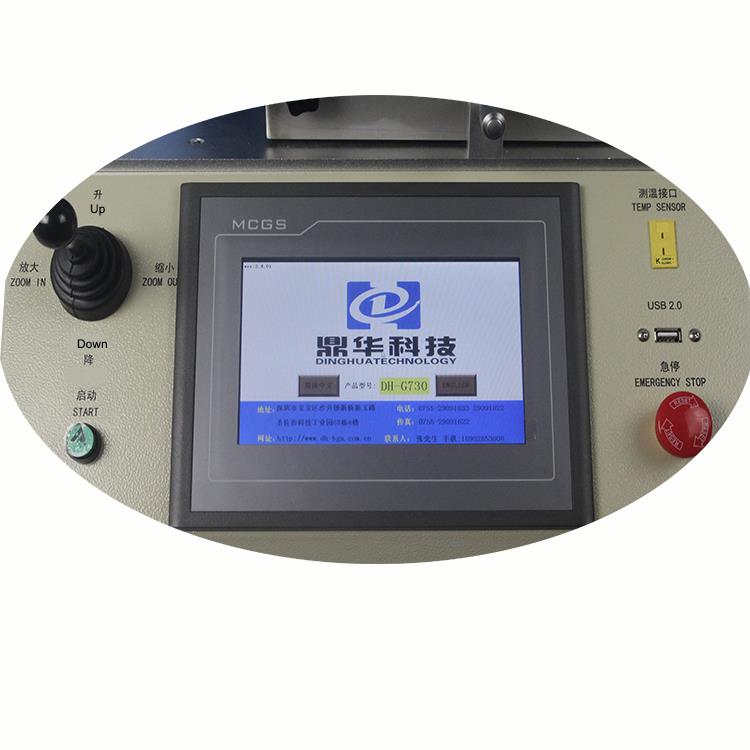

Let og praktisk driftsgrænseflade, når man manualiserer, ved hjælp af joysticks til at indstille alle parametrene, og klik derefter bare på "Start" for at starte alt arbejdet .
| Total magt | 2500W |
| Øverste varmeapparat | 1200W |
| Bundvarmer | 1200W |
| Magt | AC110 ~ 240V ± 10 ％ 50/60Hz |
| Operationstilstande | To tilstande: manuel og automatisk . |
| HD Touchscreen, Intelligent Man-Machine, Digital System Setting . | |
| Optisk CCD -kameralinse | 90 grader åben/foldning |
| Monitor skærm | 1080P |
| Kameraforstørrelse | 1x - 220x |
| Arbejdsbænk finjustering: | ± 15 mm fremad/bagud, ± 15 mm højre/venstre, |
| Øvre mikrometer til vinkeljustering | 60 ͦ |
| Placeringsnøjagtighed: | ± 0,01 mm |
| PCB -position | Intelligent positionering, PCB kan justeres i x, y retning med "5 point support"+ |
| V-groov pcb-beslag + universelle inventar . | |
| Belysning | Taiwan førte arbejdslys, enhver vinkeljusterbar |
| Lagring af temperaturprofil | 50, 000 grupper |
| Temperaturkontrol | K sensor, lukket loop, PLC -kontrol |
| Temp -nøjagtighed | ± 1 grad |
| PCB -størrelse | Alle slags mobiltelefon bundkort |
| BGA -chip | 1x 1 - 80 x80 mm |
| Minimum chipafstand | 0,15 mm |
| Ekstern temperatursensor | 1 stk |
| Dimensioner | L500 × W460 × H640 mm |
| Nettovægt | 37 kg |
Funktioner:
1.Indlejret industriel pc, indstillinger for digitale systemer, to uafhængige opvarmningszoner, Panasonic CCD -kamerasystem, HD -berøringsskærmsamtalergrænseflade, PLC -kontrol, multifunktionel integreret kontrol, ergonomisk design, foldning af optisk linse, valgfri nummerering, opbevaring og valgbare temperaturprofiler .
2.To driftstilstande i systemet: Auto/Manual .
- Auto -tilstand:Automatisk sælgere/desoldere BGA med en knap .
- Manuel tilstand:Flytter manuelt det øverste hoved op/ned til lodde/desolder BGA ved hjælp af joysticks .
Begge tilstande er kombineret med optisk justering og laserpositionering for at afslutte processen . I mellemtiden gør det indbyggede vakuum det praktisk at hente BGA-chip .
3.Flere funktioner: "Hurtig positionering", "Temperaturholdning", "Tryksensor", "Instant temperaturanalyse", "Stemmeadvarsel, før opvarmning slutter," "HD-visuel optisk justering," "Højpræcisionstemperaturstyring, høj reparationshastighed, høj stabilitet," osv. .}
4.Højpræcision K-type termoelementskontrol af lukket sløjfe og PID automatisk temperaturkompensationssystem . udstyret med PLC, temperaturmoduler og en intelligent kontrolenhed, det sikrer temperaturafvigelse inden for ± 1 grad . Derudover giver den eksterne temperaturmålingstilstand mulighed for temperaturdetektion og realtid Curve-analyse {{.}}}}
5.Bevægelig universel armatur forhindrer PCB -skade på perifere komponenter, der er egnet til reparation af alle typer PCB .
6.LED-belysning med høj effekt sikrer tilstrækkelig arbejdslysstyrke .
7.6–8 temperatursegmenter kan indstilles til top- og bundopvarmning (op til 16 segmenter i alt) . understøtter opbevaring af 50, 000 temperaturkurver, som kan nummereres, ændres og anvendes til enhver tid for forskellige bgas . Kurveanalyse, indstilling og justering er også tilgængelig via berøringsscreen {{{{{{{{}}}}}}}} curve analyse, indstilling og justering er tilgængelig via berøringsscreen {{{{{{{{{{{{{{{{{{{}}}}}}}}}}} curveanalys, indstilling der indstilles der er indstilling
8.Stemmeadvarsel 5–10 sekunder inden opvarmning ender minder operatøren om at hente BGA -chippen i tid . Efter opvarmning aktiveres køleventilatoren automatisk . Når temperaturen falder til stuetemperatur (<45℃), the cooling system stops automatically to prevent heater aging.
Ce certificeret . Dobbeltbeskyttelse: overophedningsvagt + nødstopfunktion .
