Optisk kamera Bga Rework Station

Optisk kamera BGA rework station

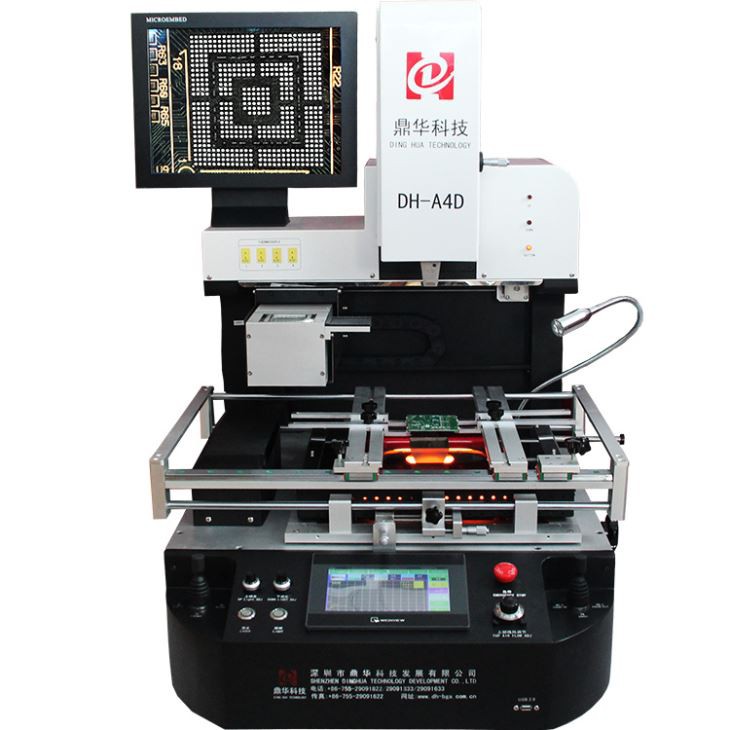

DH-A4D avanceret omarbejdningsstation, bruges til telefoner, MacBook, bilstyrende PCB og AI's intelligente PCB osv. Med

med lodret laserpunkt, smart chip feeder, fuldautomatisk optisk CCD osv. Den er blevet brugt af et koncernselskab og

internationale virksomheder i udlandet, såsom Foxconn, Google, Volvo osv.

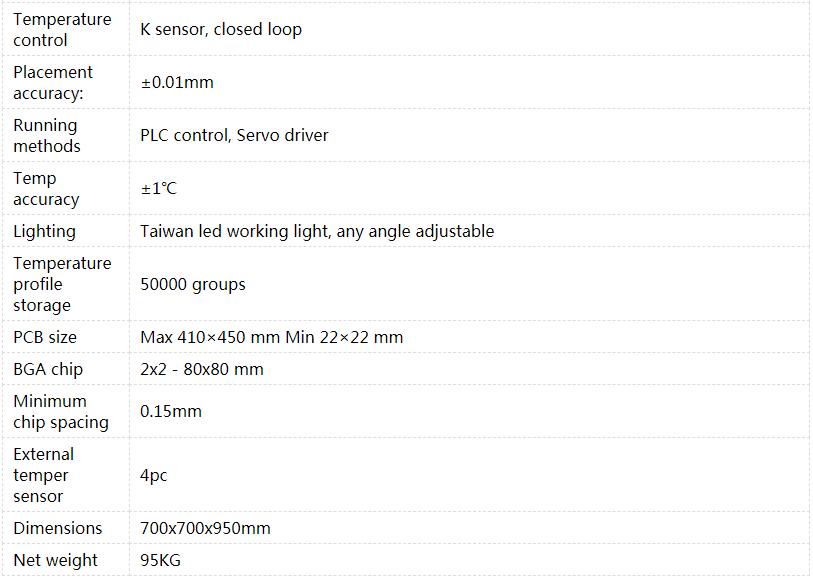

Produktparameteren for den optiske kamera BGA-omarbejdelsesstation

Nogle funktioner i det optiske kamera BGA omarbejdningsstation

Meget effektivt 6800W hybrid varmehoved

Stort område IR-bundvarme i 3 varmezoner (4200 W)

Integreret vakuumpipette til fjernelse og placering af komponenter

Meget nøjagtig placering med en integreret kraftsensor

Forbedret visuel assistent

Computerstøttet komponentplacering

Proceskontrol og dokumentation kan gemmes på en maskine eller eksporteres via USB 2.0

Velegnet til brug på fabrikken, universitetets laboratorium og andre.

Produktdetaljerne for det optiske kamera BGA rework station

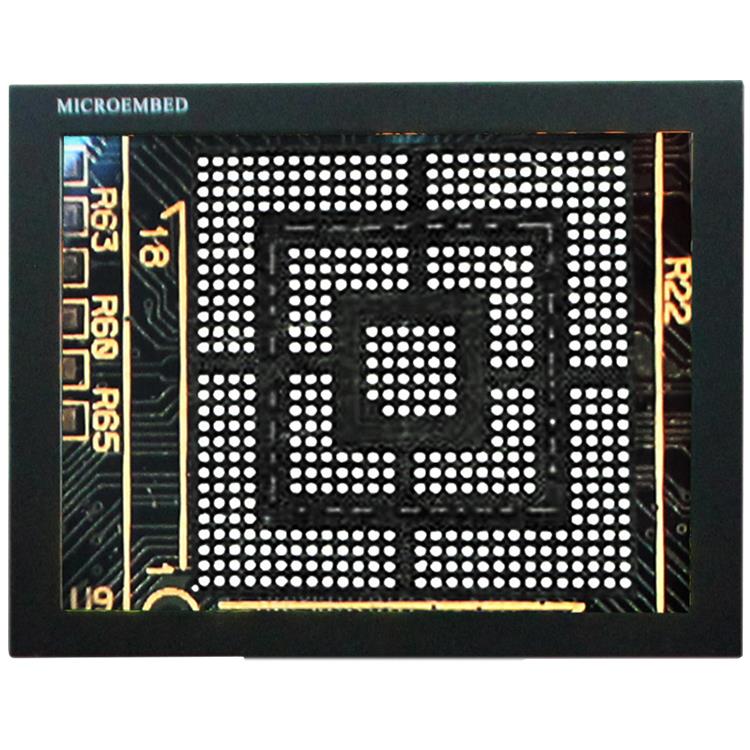

Skærm, 15 tommer, HD 1080P, som kan zoomes ind eller ud 10~220x, bruges til prikker af PCB og chip-billeddannelse.

Indikerede lys til 3 uafhængige opvarmningsområder, når de varmes op, vil lysene flimre konstant, indtil

temperaturerne nåede op på det, der var indstillet.

Smart chip feeder og fuldautomatisk optisk CCD-linse, feederen kan være tilgængelig for 1*1~80*80 mm, optisk CCD-linse importeret fra

Panasonic, høj kvalitet og holdbar, både feeder og optisk CCD kan arbejde sammen fremad, bagud, venstre eller højre.

Køleventilator til PCB afkølet efter lodning eller aflodning, for at sikre, at den hurtigst muligt kan falde til normal temperatur.

Hvis nødknappen trykkes ned eller arbejdes over, vil den automatisk fungere til afkøling.

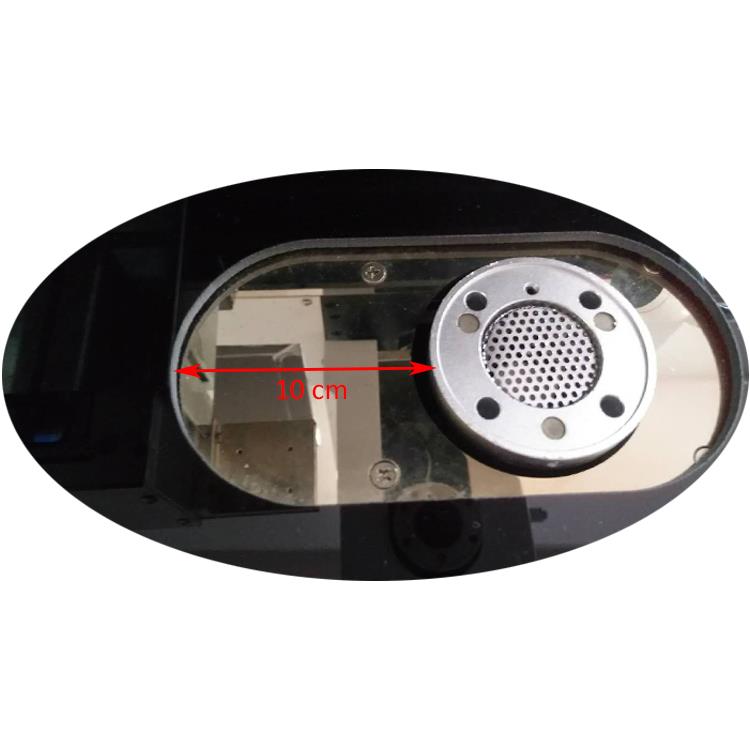

Et bevægeligt IR-forvarmningsområde, er bedre til præcis PCB og chipforvarmning op, hele IR-området kan flyttes til højre eller venstre 10 cm.

Kulfiber varmerør er dækket af glasskærm, mørkt lys er let at blive absorberet af PCB eller chip, og glasskærmen

kan blokere for små komponenter eller støv i at falde indeni, så sørg for, at maskinens inderside er klar og ikke 4 stykker

rør, hvoraf to kan slukkes, hvis det ikke er nødvendigt.

Vores værdifulde kunder, der bruger vores maskiner

Disse kunder som ovenfor bruger vores BAG omarbejdningsstation, automatisk skruelåsemaskine eller automatisk loddestation,

selvom Apple og Google køber vores maskiner hos deres kontraktproducent.

Vi har omkring 100 patenter, og det øges, kun for at promovere nye produkter for at imødekomme kundernes varierende krav

på forskellige områder.

Produkternes forsendelse, service og pakning af denne optiske kamera BGA-omarbejdelsesstation

1. Før levering vil en maskine være en vibrationstest i mindst 24 timer som et køretøj, der kører på vej, bare for at kontrollere, om maskinen vil have et problem opstået, derefter vil maskinen arbejde i 24 timer for at se hvis det er normalt.

2. En maskine vil blive pakket i en krydsfinerkasse med skum indeni og bruge træstænger til at fikse den, en manualbog og undervisnings-cd vil blive lagt i en kasse.

3. 3 års garanti for varmelegemer (de er de eneste forbrugsstoffer på maskinen), 1 år for hele maskinen (2 år for distributør) og livslang support til maskinteknisk levering.

Ofte stillede spørgsmål til optisk kamera BGA rework station

1. Spørgsmål: Kan jeg designe (ændre) lidt på maskinen?

A: Normalt er det OK, hvis denne maskine er vores værksted, men hvis du har modtaget maskinen, kan du ikke prøve at ændre dens struktur uden tilladelse.

2. Sp.: Hvad er trinene i BGA-reparation?

A: Fjern først komponenterne; Fjern derefter restloddet. Når du har fjernet alt det overskydende loddemateriale, og BGA'en er blevet reballed, endelig lodning.

3. Spørgsmål: Vil det øverste hoved af maskinen falde ned for hurtigt og derefter knække chippen og PCB'en?

A: For at beskytte PCB og chip mod at blive knust, er der en indbygget tryktestanordning i monteringshovedet. Når tryktestanordningen registrerer ethvert tryk, stopper maskinens øverste hoved automatisk.

4.Q: Indbygget vakuum i monteringshovedet opfanger BGA-chip automatisk, efter at aflodningen er afsluttet.

A: Under opvarmningsprocessen er temperaturen meget høj. Efter opvarmningsprocessen er færdig, skal jeg vælge en chip på PCB?

Know-how om optisk kamera BGA rework station

Hot Air vs. IR Rework Stations: Grundlæggende forskelle

Den største forskel mellem varmluft- og IR-omarbejdningsstationer er den metode, hvormed de opvarmer en PCB-komponent. Som deres respektive navne antyder, bruger varmluftstationer opvarmet luft, mens IR-stationer bruger infrarøde stråler. På en varmluftstation styrer en række dyser af forskellig størrelse luftcirkulationen og sikrer en jævn varmefordeling. IR-systemer, på den anden side, kan bruge en fast keramisk varmelegeme, IR-lys-type varmelegemer eller en fokuseret stråle. De billigere maskiner bruger en keramisk varmelegeme til at udstråle varmen. Dette er ikke sandt IR, men det er, hvad producenterne annoncerer det som. Mellemklassemaskiner bruger IR-lys og kan bruge lameller til at styre det opvarmede område. Både de keramiske varmelegemer og IR med lameller gør ikke altid et godt stykke arbejde med at fokusere det opvarmede område. Dele omkring BGA'en skal muligvis afskærmes for at beskytte dem mod varmeskader. Med den ægte fokuserede stråle IR kan du nemt justere strålen fra et lille område til et stort område. Delene omkring BGA'en påvirkes ikke, og strålen har et meget præcist fokus på det område, du vælger at opvarme. En fordel ved denne type IR er, at du ikke behøver at købe forskellige varmedyser, som du gør med varmluftsmaskiner. Ulempen er, at IR-lys og IR-strålen muligvis ikke opvarmer visse lysere eller sølvfarvede dele. Du skal muligvis påføre en speciel sort tape for at få delene til at varme op.
