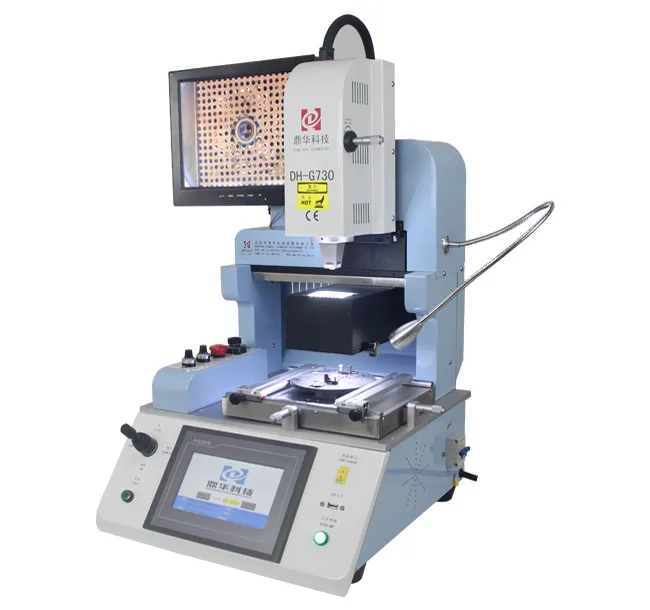

Optisk mobiltelefon BGA Rework Station

1. applikation

Bundkortet til en computer, smartphone, bærbar computer, MacBook Logic Board, digitalt kamera, klimaanlæg, tv og tv og

andet elektronisk udstyr fra den medicinske industri, kommunikationsindustri, bilindustri osv. .

Velegnet til forskellige slags chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA,

LED -chip .

2. produktfunktioner

• Meget brugt i reparation af chipniveau i mobiltelefoner, små kontrolplader eller små bundkort osv. .

• Desoldering, montering og lodning automatisk .

• HD CCD optisk justeringssystem til præcist montering af BGA og komponenter

• Indlejret industriel pc, indstilling af digitalt system, to uafhængige varmezoner, Panasonic CCD -kamerasystem,

HD Touch Screen Conversational Interface, PLC Control, Multi-Functional Integrated Control, Human Structure Design,

Foldning af optisk linse, valgfrit nummer, opbevaring og vælg temperaturprofilen .

• To driftstilstande i systemet: Auto/manual . Auto -tilstand: Auto lodning/desoldering BGA med en knap . Manuel

Mode: Manuel op/ned på øverste hoved til lodning/desoldering BGA med joysticks . Begge tilstande kombineres med optisk justering

og laserpositionering for at afslutte processen . I mellemtiden kan et indbygget vakuum samle BGA-chips bekvemt .

• Indbygget vakuum i monteringshovedet henter automatisk BGA-chip

3. Specifikation

Magt	5300W
Øverste varmeapparat	Varm luft 1200W
Nederste pænere	Varm luft 1200W . Infrarød 2700W
Power Suoov	AC220V ± 10% 50/60Hz
Dimension	L530*W670*H790 mm
Posioning	V-groove CB-support og med en ekstern universel armatur
Emperaturecontol	K-Type termoelement, kontrol af lukket sløjfe, uafhængig opvarmning
Temperaturnøjagtighed	± 2 grad
PCB -størrelse	Max 450 *490 mm . min 22 *22 mm
Arbejdsbænk finjustering	± 15 mm fremad/bagud ± 15 mm højre/venstre
Minimum Chi Spacino	80*80-1*1mm
Tempsensor	1 (valgfrit)

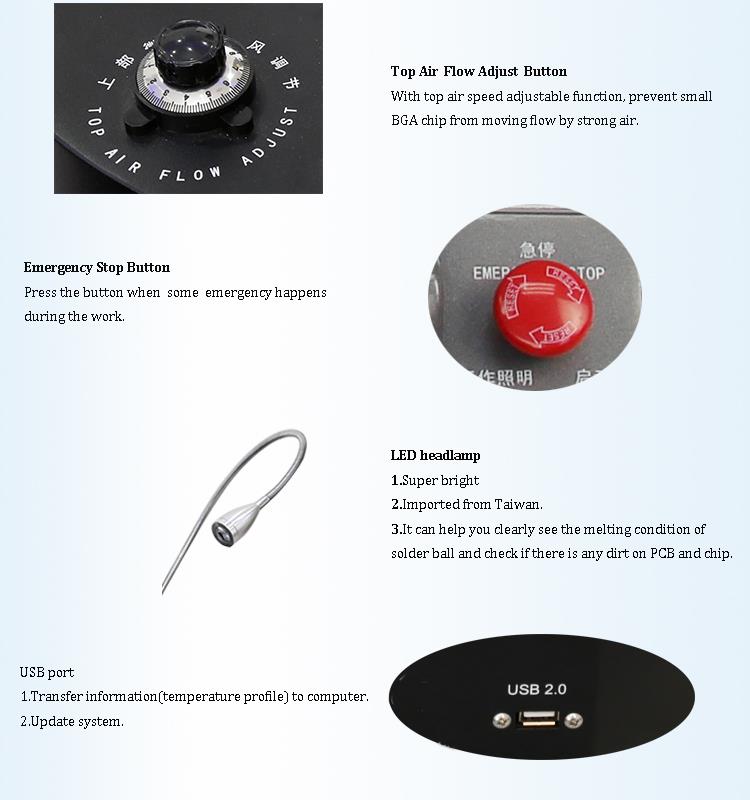

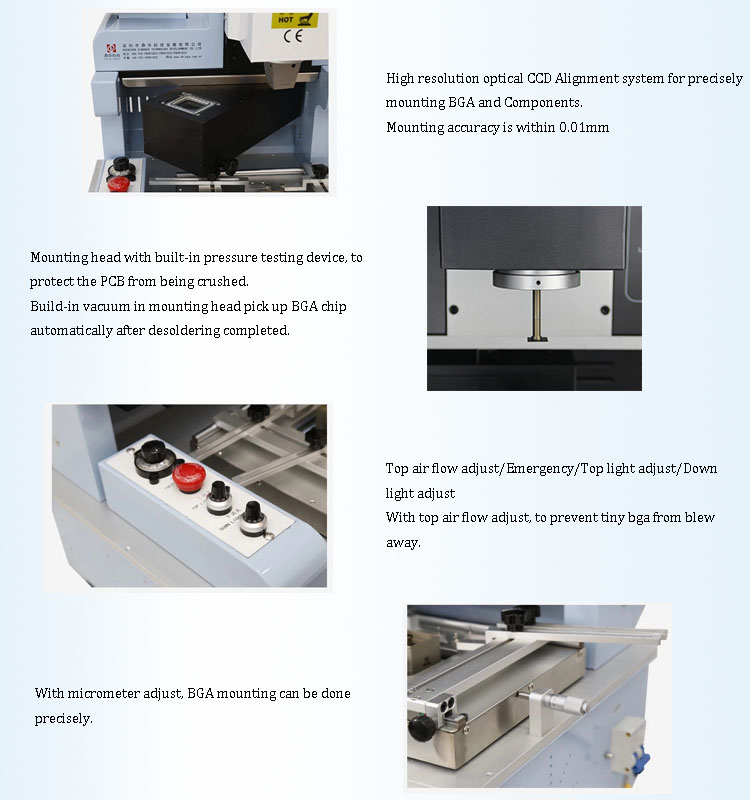

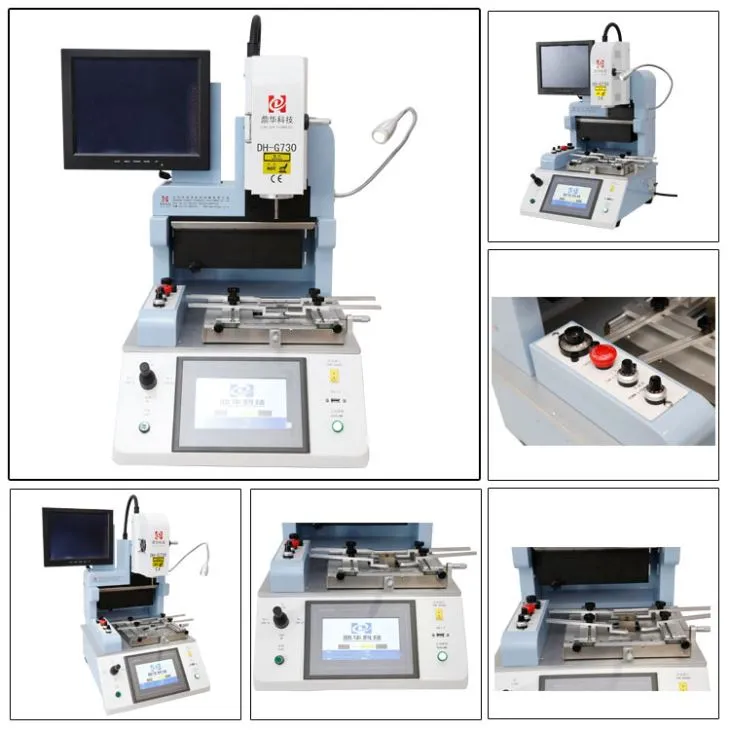

4. Detaljer om den optiske mobiltelefon BGA Rework Station

1. CCD -kamera (præcist optisk justeringssystem);
2. HD Digital Display;
3. Mikrometer (juster en chip på en chip);
4. Varm luftopvarmning;
5. HD Touchscreen -interface, PLC -kontrol;
6. LED -forlygte;
7. Joystick Control .

5. Hvorfor vælge vores optiske mobiltelefon BGA Rework Station?

6. certifikat

7. Pakning og forsendelse

8. Kontakt os

E -mail: john@dh-kc.com

WhatsApp/WeChat: +86 157 6811 4827

9. Relateret viden

Reparation af computerforbrydere og IC'er

1, vigtige trin i computerreparation på chipniveau:

Understanding circuit diagrams is crucial. You must be able to read these diagrams to comprehend the circuit's working principles, power-up sequences, and signal flow. If you can interpret the factory-provided PDF circuit diagrams, you may be able to repair motherboards or laptops you've never encountered before.

I faktisk vedligeholdelsesarbejde vil du ofte stå over for ukendte bundkortmodeller eller dem, der er beskadiget af vand eller menneskelig fejl . I sådanne tilfælde er det at analysere fabrikens PDF -diagrammer essentielt . Når flere mennesker kommer ind i området for computervedligeholdelse, er mange fabrikskredsløbsdiagrammer blevet offentligt til rådighed for læring og deling {.}}

2, at lære at forstå fabriks PDF -kredsløbsdiagrammer:

For at læse og forstå kredsløbsdiagrammer skal du starte med at studere basale elektroniske komponenter - såsom modstande, kondensatorer, dioder, transistorer, MOSFET'er og logiske porte . Lær deres identifikation, egenskaber, arbejdsprincipper og hvordan de styrer kredsløbsadfærd .

Derudover er det vigtigt at forstå kredsløbsdesignforskellene mellem større producenter ., du skal forstå beskyttelseskredsløb, power-up timing og signalflow . Når du mestrer disse færdigheder, kan du være i stand til at fejlfinde jævn opgraderede eller redesignede computere med lethed .

At lære at finde elektroniske komponenter på et bundkort er også kritisk . Hvis du kan analysere diagrammet, men ikke kan identificere komponenterne på tavlen, vil du ikke være i stand til at udføre reparationen - meget som at identificere en mistænkt uden at være i stand til at finde dem .

3, kredsløbsdesign og fejldiagnose:

Hvert kredsløb på et computer bundkort er baseret på et sæt arbejdsprincipper . At forstå disse principper gør det lettere at spore og analysere kredsløbsstier . De, der ikke forstår dem, vil ofte kæmpe, selv efter at have deltaget i træning .}

Nogle teknikere modtager et bundkort og ved ikke engang, hvor de skal starte . Identificering af nøgletestpunkter på brættet er vigtigt for at finde fejl @. Ligesom traditionelle kinesiske medicinske praktikere bruger puls til at diagnosticere sygdom, dygtige reparationsreparat

Mange mennesker bruger 2-3 dage på at reparere et bærbar bundkort uden at finde problemet - ikke fordi det er uforeneligt, men fordi de ikke ved, hvor de skal teste .

4, reparationsværktøjer og deres betydning:

Reparationsværktøjer såsom justerbare strømforsyninger og oscilloskoper er vigtige for at detektere fejl . Disse værktøjer er som et hospitals ultralyd- eller CT -maskine - de giver et klart overblik over interne problemer .

For at bruge disse værktøjer effektivt skal du først forstå den viden, der er dækket i afsnit 1, 2 og 3., kun med dette fundament kan du nøjagtigt diagnosticere fejl ved hjælp af disse instrumenter .
