Semiautomatisk optisk kamera BGA reballing maskine
Dinghua DH-A2 Semi-Automatic BGA Rework Station.Optisk kamera.Varmluft og infrarød varme.100% sikkerhedssystem.
Beskrivelse
Semi-automatisk optisk kamera BGA reballing maskine
1. Produktegenskaber af semi-automatisk optisk kamera BGA Reballing Machine
• Høj grad af automatisering.

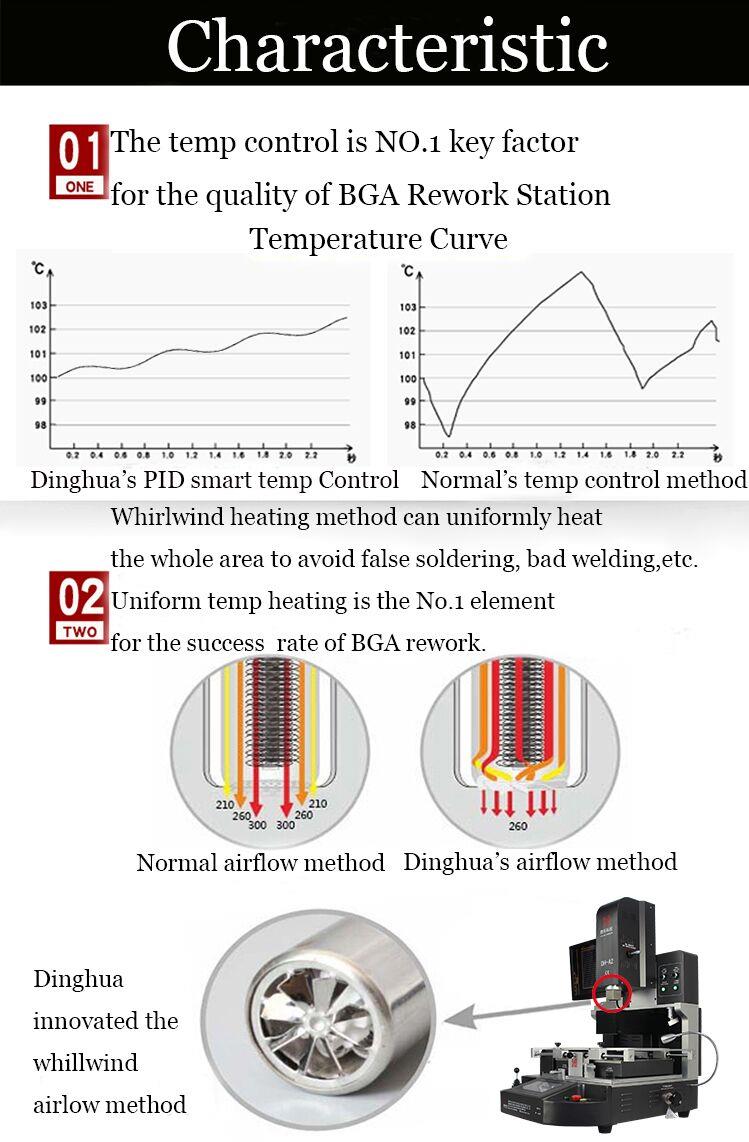

•Høj vellykket reparationsgrad på grund af præcis temperaturkontrol og præcis justering af hver loddesamling.
•To varmluftsvarmezoner og en infrarød forvarmningszone skaber en jævn og fokuseret opvarmning.
•Temperaturen kontrolleres strengt. PCB vil ikke revne eller gulne, fordi temperaturen stiger gradvist.
2.Specifikation af semiautomatisk optiskKameraBGA Reballing maskine
| Magt | 5300w |
| Topvarmer | Varmluft 1200w |
| Bundvarmer | Varmluft 1200W. Infrarød 2700w |
| Strømforsyning | AC220V±10% 50/60Hz |
| Dimension | L530*B670*H790 mm |
| Positionering | V-rille PCB støtte, og med ekstern universal armatur |
| Temperaturkontrol | Ktype termoelement, lukket sløjfe kontrol, uafhængig opvarmning |
| Temperatur nøjagtighed | ±2 grader |
| PCB størrelse | Max 450*490 mm, Min 22 *22 mm |
| Finjustering af arbejdsbænk | ±15 mm frem/tilbage, ±15 mm til højre/venstre |
| BGA chip | 80*80-1*1 mm |
| Minimum spånafstand | 0.15 mm |
| Temp sensor | 1 (valgfrit) |
| Nettovægt | 70 kg |

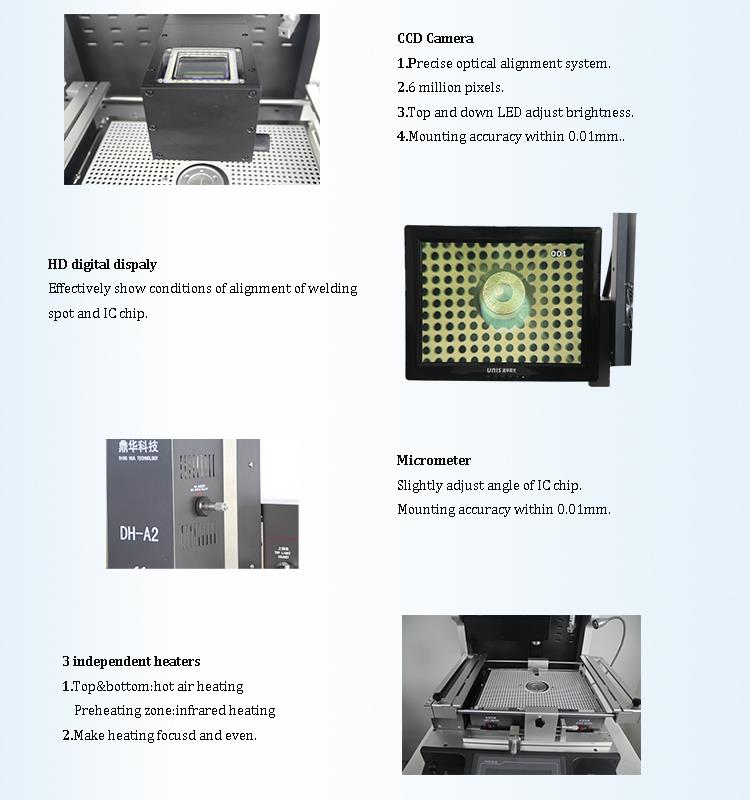

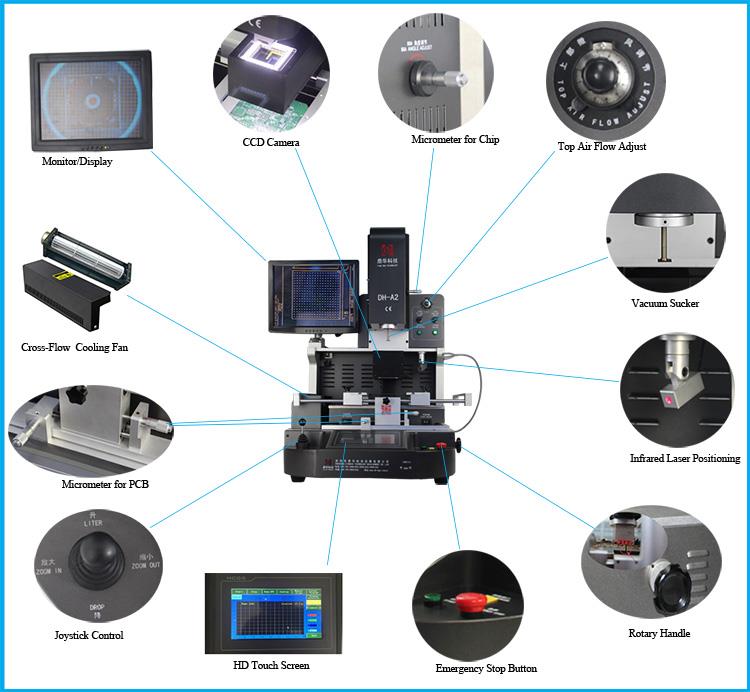

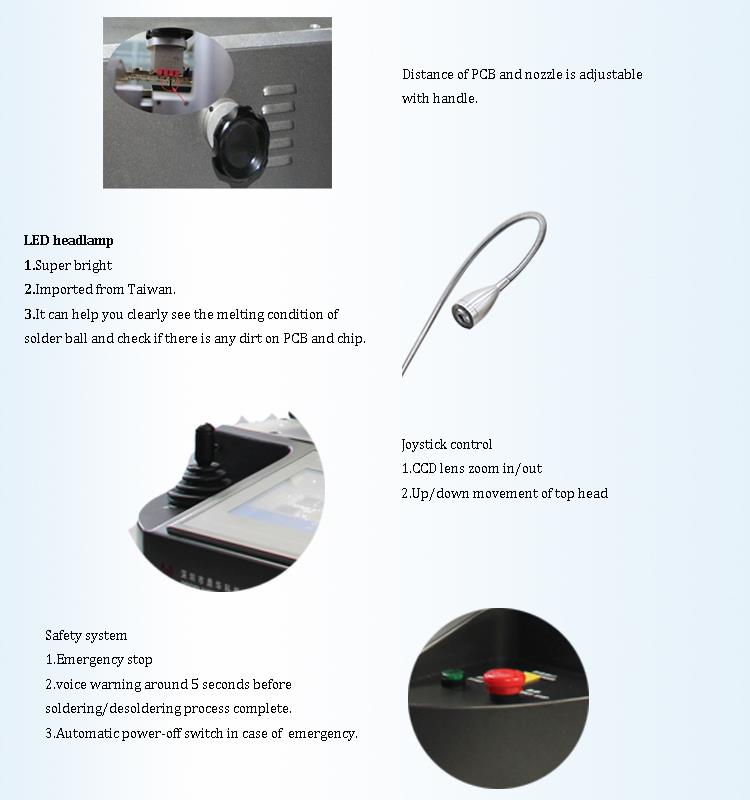

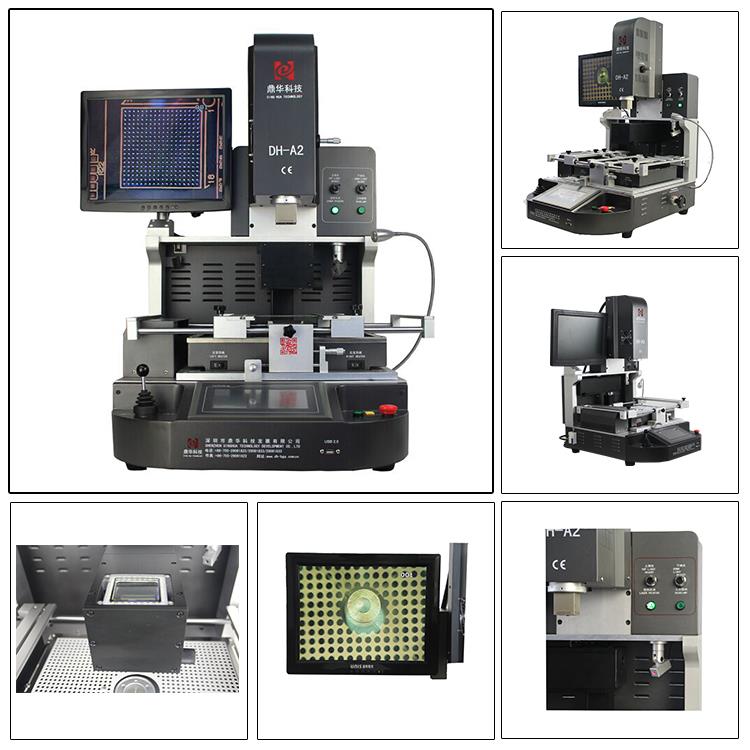

3.Details of Semi-Automatic OpticalKameraBGA Reballing maskine

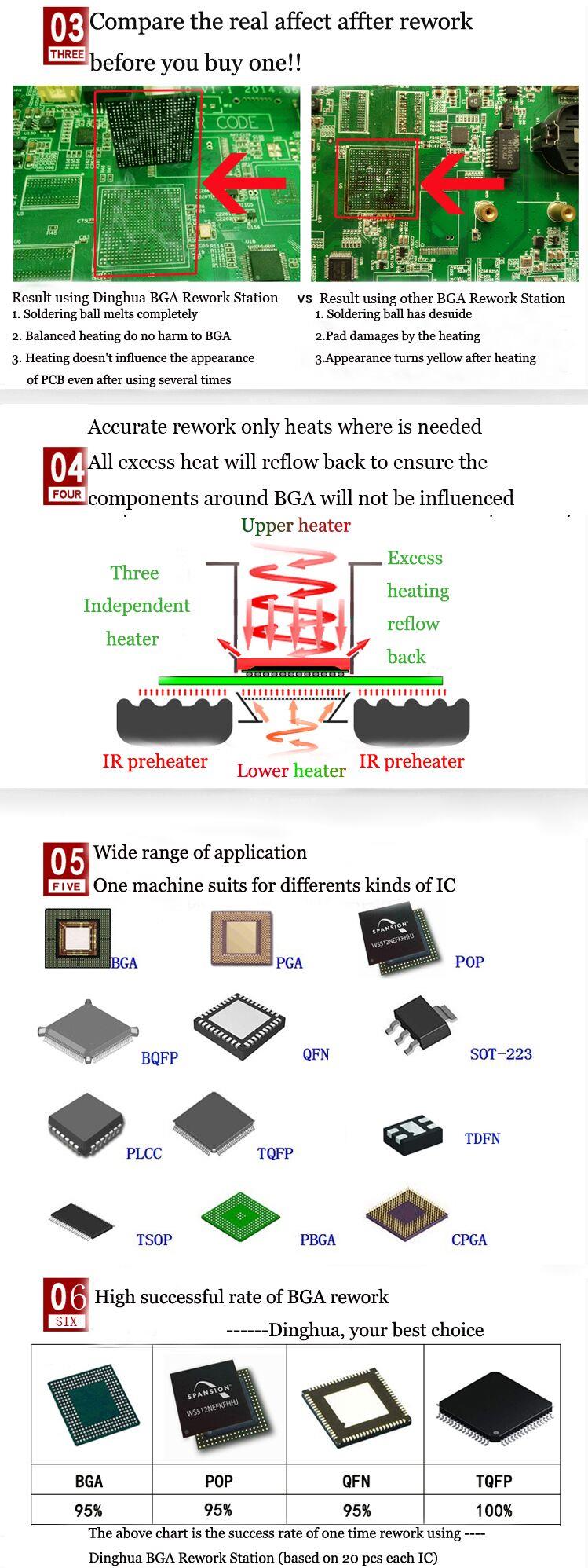

4.Hvorfor vælge vores halvautomatiske optiskeKameraBGA Reballing maskine?
5. Certifikat for Semi-Automatic Optical Camera BGA Reballing Machine
UL, E-MARK, CCC, FCC, CE og ROHS certifikater. For at forbedre og forbedre kvalitetssystemet har Dinghua desuden bestået ISO, GMP, FCCA og C-TPAT revisionscertificering på stedet.

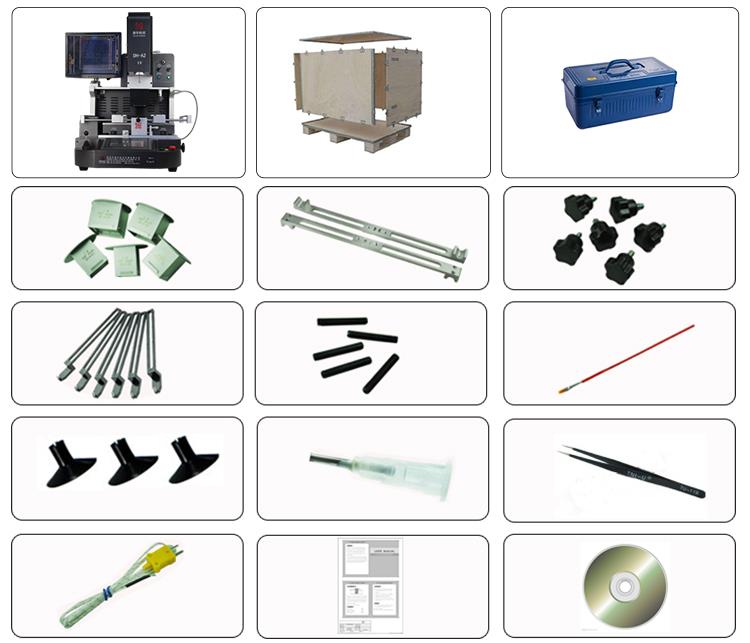

6. Pakning til semi-automatisk optiskKameraBGA Reballing maskine
7. Forsendelse af halvautomatisk optiskKameraBGA Reballing maskine
Hurtig og sikker DHL/TNT/UPS/FEDEX
Andre forsendelsesbetingelser er acceptable, hvis du har brug for det.
8. Betalingsbetingelser for Semi-Automatic OpticalKameraBGA Reballing maskine.
Bankoverførsel, Western Union, Kreditkort.
Forsendelse vil blive arrangeret med 5-10 virksomhed efter afgivelse af ordrer.
9. Relateret viden om reparation af bundkort
Trin 1: Rengøring
Den første ting at bemærke er, at støv er en af bundkortets største fjender. Det er vigtigt at holde bundkortet fri for støv. Brug en børste til forsigtigt at fjerne støvet fra bundkortet. Derudover har nogle kort på bundkortet og chips stifter, hvilket ofte kan føre til dårlig kontakt på grund af oxidation. Brug et viskelæder til at fjerne overfladeoxidlaget, og indsæt derefter kortene igen. Du kan også bruge trichlorethan - en flygtig væske, der almindeligvis bruges til rengøring af bundkort. I tilfælde af et pludseligt strømsvigt, bør du straks slukke for computeren for at undgå at beskadige bundkortet eller strømforsyningen.
Trin 2: BIOS
Forkerte BIOS-indstillinger, såsom overclocking, kan forårsage problemer. Om nødvendigt kan du nulstille BIOS eller rydde indstillingerne. Hvis BIOS'en er beskadiget (f.eks. på grund af en virus), kan du omskrive BIOS'en. Da BIOS ikke kan måles af instrumenter og findes i softwareform, er det en god praksis at opdatere bundkortets BIOS for at eliminere potentielle problemer.
Trin 3: Plug and Swap Exchange
Der er mange grunde til, at et værtssystem kan svigte, såsom et defekt bundkort eller defekte kort på I/O-bussen. "Plug-and-swap"-metoden er en enkel måde at afgøre, om fejlen ligger hos bundkortet eller en I/O-enhed. Dette indebærer, at systemet lukkes ned og hvert plug-in-kort fjernes én efter én, og man kører systemet efter hver fjernelse for at observere maskinens adfærd. Hvis systemet kører normalt efter at have fjernet et bestemt kort, så ligger fejlen i det pågældende kort eller dets tilsvarende I/O bus slot. Hvis systemet stadig ikke starter korrekt, efter at alle kort er blevet fjernet, er fejlen sandsynligvis med selve bundkortet. "Swap"-metoden går ud på at udskifte et defekt plug-in-kort med et identisk, der har samme bustilstand og funktion. Ved at observere ændringer i fejlsymptomerne kan du lokalisere problemet. Denne metode bruges almindeligvis i plug-and-play-vedligeholdelsesmiljøer, såsom ved diagnosticering af hukommelsesfejl. I sådanne tilfælde kan udskiftning af hukommelseschippen eller modulet hjælpe med at identificere årsagen til fejlen.
Trin 4: Visuel inspektion
Når du har at gøre med et defekt bundkort, start med visuelt at inspicere det for at se efter tegn på skade. Tjek for eventuelle brændemærker eller fysiske skader. Se efter forkert justerede stik og stik, modstande og kondensatorstifter, der kan røre ved, eller revner på chipoverfladen. Undersøg også, om kobberfolien på bundkortet er beskadiget, eller om der er faldet fremmedlegemer mellem komponenterne. Hvis du er i tvivl, kan du bruge et multimeter til at måle forskellige komponenter. Rør overfladen af nogle chips; hvis de føles usædvanligt varme, kan du prøve at udskifte chippen.
(1)Hvis der er en brudt forbindelse, kan du bruge en kniv til at skrabe malingen af den brudte linje, blotlægge ledningen og påføre voks. Brug derefter en nål til at følge sporet og fjern voksen. Derefter påføres sølvnitratopløsning på den blotlagte ledning. Brug et multimeter til at bekræfte, om bruddet er blevet repareret korrekt. Sørg for at gøre dette trin for trin - da sporene på bundkortet er meget små, kan en skødesløs fejl forårsage en kortslutning.
(2)Hvis en elektrolytisk kondensator er defekt, kan du erstatte den med en tilsvarende.
