Laserpositionering BGA svejseværktøj

1.varmluftdyser2.k sensor tætsløjfekontrol3.v-rille printkortstøtte 4.hd farve optisk justeringssystem

Send forespørgsel

Beskrivelse

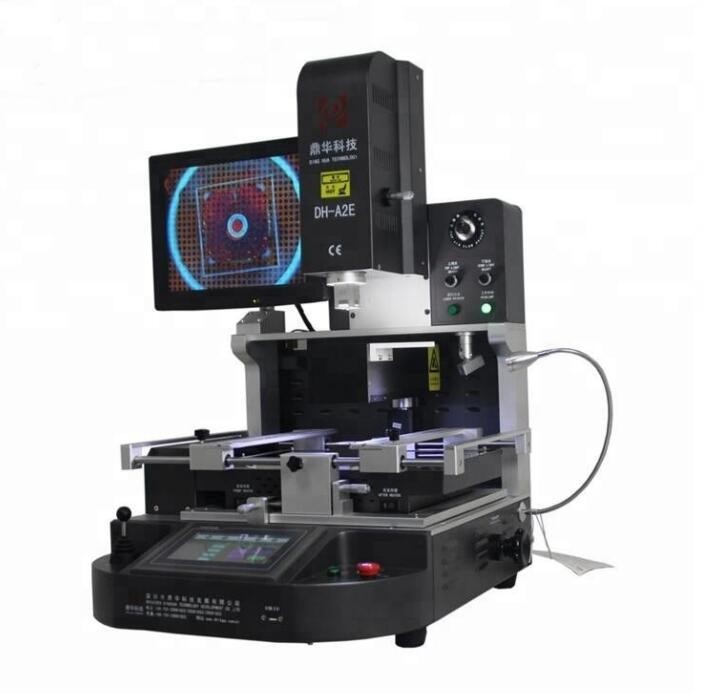

Laserpositionering BGA svejseværktøj DH-A2E

Arbejdsdemo:

Laserpositionering BGA-svejseværktøjer er essentielle i elektronikindustrien til præcis placering, justering og lodning af BGA-komponenter på PCB'er. De bruger laserteknologi til at sikre nøjagtig positionering og er integreret med omarbejdningsstationer til kontrolleret opvarmning og lodning. Nøglefunktioner omfatter laserjusteringssystemer, berøringsfrie sensorer og lukket sløjfe temperaturkontrol, som tilsammen øger præcision og effektivitet. Disse værktøjer er ideelle til højpræcisionselektronikreparation, prototyper og småskalafremstilling og tilbyder alsidighed og pålidelighed i håndtering af forskellige BGA-komponenter i avancerede elektroniske enheder.

Aflodde BGA kugle og blik

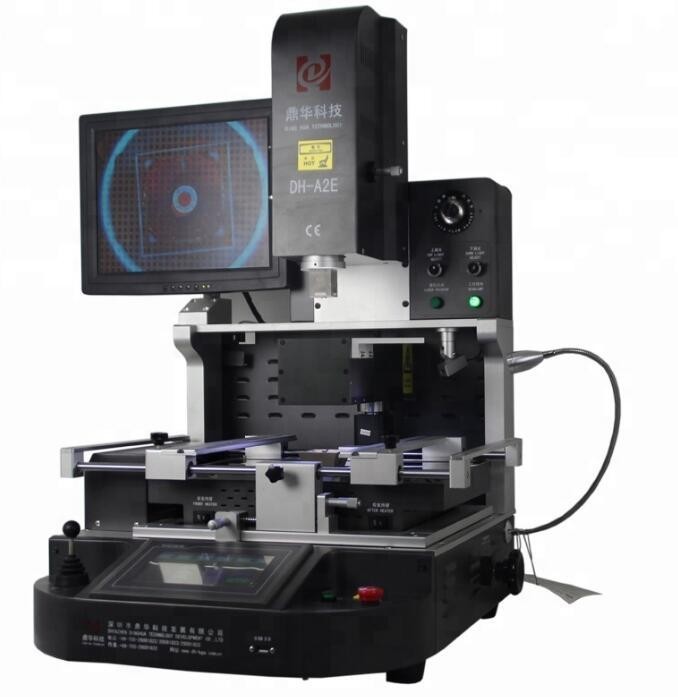

Laser Positioning BGA Welding Tools

Specifikationer:

1	Samlet kraft	5200w
2	3 uafhængige varmelegemer	Top varmluft 1200w, nedre varmluft 1200w, bund infrarød forvarmning 2700w
3	Spænding	AC220V±10% 50/60Hz
4	Elektriske dele	7'' berøringsskærm + højpræcision intelligent temperaturkontrolmodul + stepmotordriver + PLC + LCD-skærm + højopløsnings optisk CCD-system + laserpositionering
5	Temperaturkontrol	K-Sensor lukket sløjfe + PID automatisk tempkompensation + temp modul, temp nøjagtighed inden for ±2 grader.
6	PCB positionering	V-rille + universal armatur + flytbar PCB-hylde
7	Gældende PCB-størrelse	Max 370x410mm Min 22x22mm
8	Gældende BGA-størrelse	2x2mm~80x80mm
9	Dimensioner	600x700x850 mm (LBH)
10	Nettovægt	70 kg

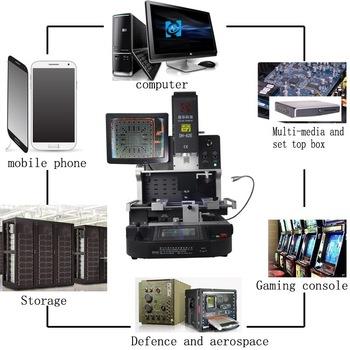

Ansøgninger:

Laser Positioning BGA Welding Tools

Karakteristisk:

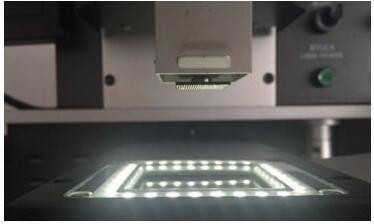

A2E 内部发热系统

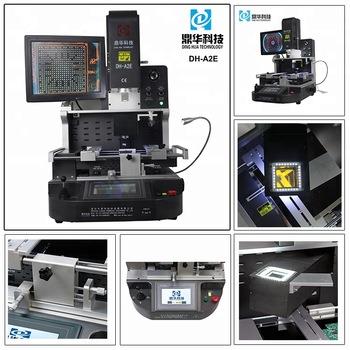

Laserpositionering BGA svejseværktøj DH-A2E

DeDH-A2Eer det mest avancerede BGA-omarbejdelsessystem, der er tilgængeligt på markedet i dag. Det kan nemt installere og fjerne BGA, QFN, µBGA/CSP, Flip Chip og andre SMD'er. Med en 1200W varmluft-topvarmer og en 2700W IR-bundforvarmer sparer du tusindvis af ekstra omkostninger. Den bruger et unikt infrarødt varmesystem til at kontrollere og præcist påføre varme, hvilket beskytter tilstødende komponenter. Ved hjælp af en specialudviklet IR termisk sensor af høj kvalitet er processen fuldstændigt lukket-sløjfe-temperaturstyret ved hjælp af berøringsfrie målemetoder.
