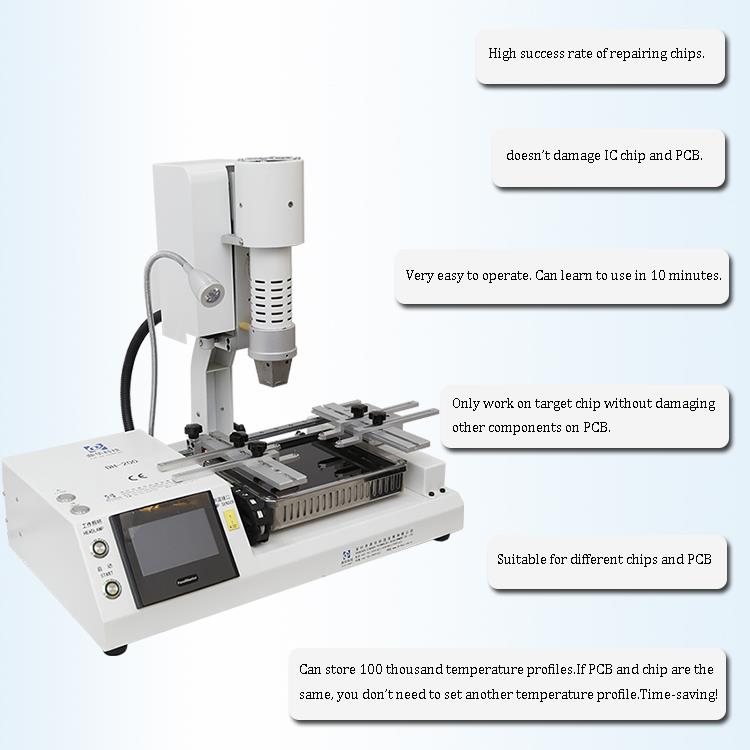

2 i 1 Head Touch Screen SMD Rework Station
DH-200 BGA Rework station er en af de maskiner, som du blot kan blive fortrolig med. Den har brugervenlig software. hvor brugeren kan oprette standardprofiler eller fritilstandsprofiler og derefter downloade det til DH-200 BGA Rework stationshukommelse eller gemme det på pc. Det kan meget snart fuldføre reparation på chip-niveau til mobiltelefon.
Beskrivelse

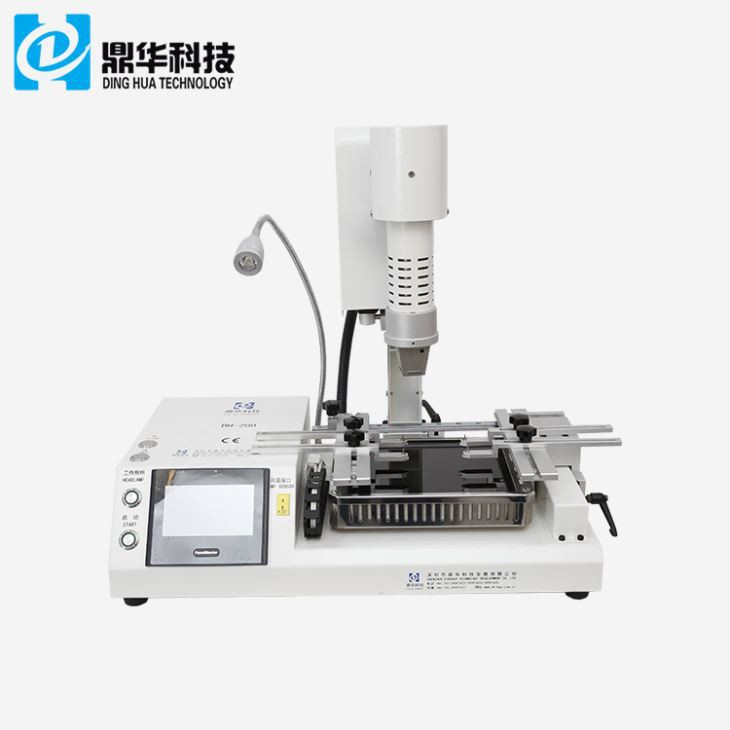

2 i 1 Head Touch Screen SMD Rework Station
1. Produktegenskaber af 2 i 1 Head Touch Screen SMD Rework Station
1. Den første, anden zone med overtemperaturbeskyttelsesdesign.
2. Efter endt aflodning og lodning er der en alarm. Maskinen er udstyret med vakuumsuge
pen for at lette fjernelse af BGA efter aflodning.
3. Aflodning og lodning af små og mellemstore overflademonteringsenheder (SMD): BGA, QFP, PLCC, MLF og
SOIC. Komponenten fjernes manuelt fra printkortet (pincette eller vakuumgriber). Før lodning af
komponent har brug for tilstrækkelig justering.
4. Den anden temperatur kan justeres i henhold til forskellige printkort udseende og komponenter, forhindre
kollision med PCB nedre pladekomponenter;
2.Specifikation af 2 i 1 Head Touch Screen SMD Rework Station
3.Detaljer om 2 i 1 Head Touch Screen SMD Rework Station
1.2 uafhængige varmelegemer (varmluft og infrarød);

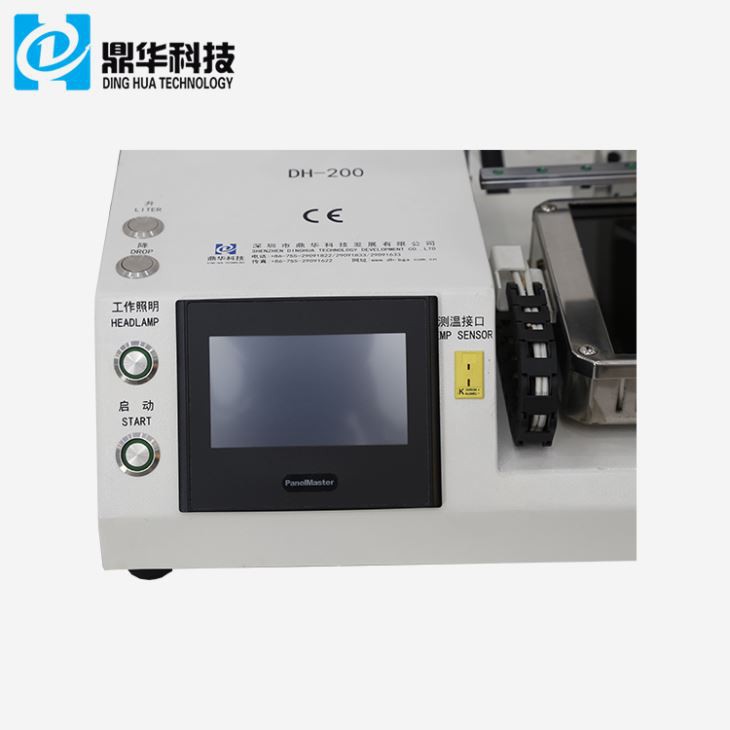

2.HD digital skærm;
3.HD touch screen interface, PLC kontrol;
4. Led forlygte ;
4. Hvorfor vælge vores 2 i 1 Head Touch Screen SMD Rework Station?
5.Certifikat på 2 i 1 Head Touch Screen SMD Rework Station
6. Pakning og forsendelse af 2 i 1 Head Touch Screen SMD Rework Station
7.Relateret viden om 2 i 1 Head Touch Screen SMD Rework Station
Hvad er processer for genlodning?
1, udtværing loddepasta: bga bold. For at sikre loddekvaliteten skal du kontrollere PCB-puden for støv før påføring
loddepastaen. Det er bedst at tørre puden af, før du påfører loddepastaen. Sæt printkortet på servicedesk og
brug børsten til at påføre en overdreven mængde loddepasta på pudepositionerne og bga til at montere bolden. (Også
meget belægning
vil føre til kortslutning. Omvendt vil det være nemt at luftsvejse. Derfor skal loddepastabelægningen være
ensartet overproportioneret for at fjerne støv og urenheder på BGA-loddekuglen. Til bga kugleformning, str-
forstærke svejseresultaterne).
2. Montering: BGA'en er monteret på printkortet; silke screen rammen bruges som en positioner til at justere BGA puden
med puden på printkortet. Bemærk, at retningsmærket på BGA-profilen skal forbindes til printkortet
bord Svarer til retningsskiltene for at undgå BGA modsat retning. Grafik og tekst. Samtidig med hvornår
loddekuglen smeltes og svejses, vil spændingen mellem loddeforbindelserne have et uundgåeligt selvjusteringsresultat.
3, svejsning: Ordren med rækkefølgen af nedrivning. Placering af PCB-kortet på BGA-omarbejdningsstationen sikrer det
der er ingen fejl i forbindelsen mellem BGA og PCB. Jeg ved ikke bga at plante bolden. Anvend de-
ældre temperaturkurve og klik på svejsningen. Behandle. Når opvarmningen er færdig, kan den fjernes efter
aktiv køling, og reparationen er afsluttet.
