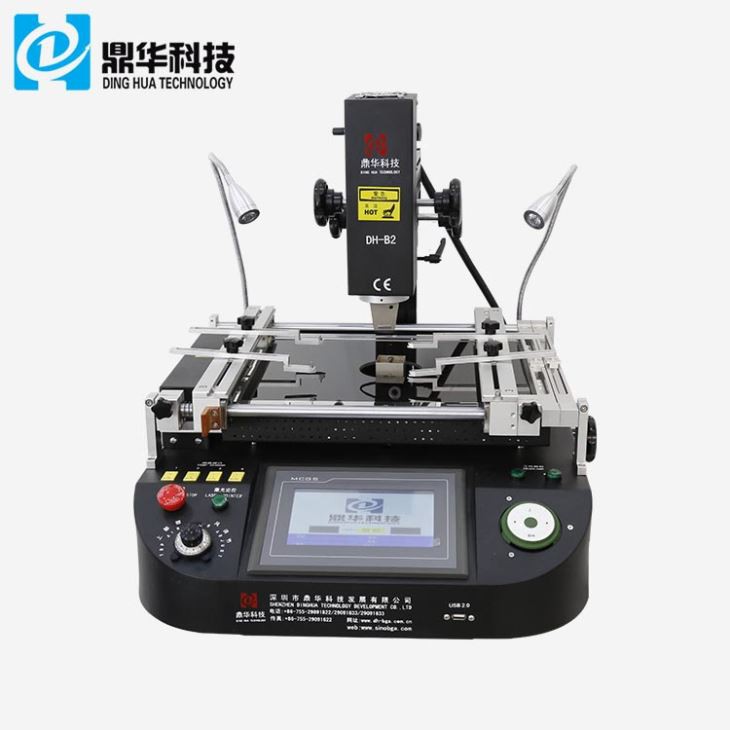

Hot Air Touch Screen SMD Rework Station



1. Produktegenskaber af Hot Air Touch Screen SMD Rework Station





1. Den første og anden temperaturzone kan indstilles med 8 segmenter (op/ned) temperaturprofiler

og 8 konstant temperaturprofil. Og bga rework station kan spare 10 tusind forskellige

temperaturprofiler tolal.



2. Den tredje er forvarmningszone for at sikre, at PCB'et får fuld varme under omarbejdningsprocessen.

3.DH-B2 BGA Rework Station kan tilsluttes computer med indbygget PC RSS seriel port og

leveres med software-cd'en

4. Temperaturprofilerne for over- og undervarme går uafhængigt, når DH-B2

BGA Rework Station er i drift, og cross-flow ventilatoren kan hjælpe med at afkøle PCBA'en hurtigt til

beskytte deformation af PCBA ske.



2.Specifikation

Magt	4800W
Topvarmer	Hol luft 800W
Bundvarmer	Varmluft 1200W. Infrarød 2700W
Strømforsyning	AC220V+10% 50/60Hz
Dimension	L800*B900*H750 mm
Positionering	V-rille PCB understøttelse. og med udvendig universal armatur
Temperaturkontrol	K-type termoelement, lukket sløjfestyring, uafhængig opvarmning
Temporature nøjagtighed	±2 grader
PCB størrelse	Max 450*500 mm, Min 20*20 mm
Finjustering af arbejdsbænk	±15 mm frem/tilbage, t15 mm til højre og venstre
BGAchip	80*80-1*1 mm
Minimum spånafstand	0.15 mm
Temp sensor	4 (valgfrit)
Ikke vægt	36 kg

3.Detaljer om Hot Air Touch Screen SMD Rework Station

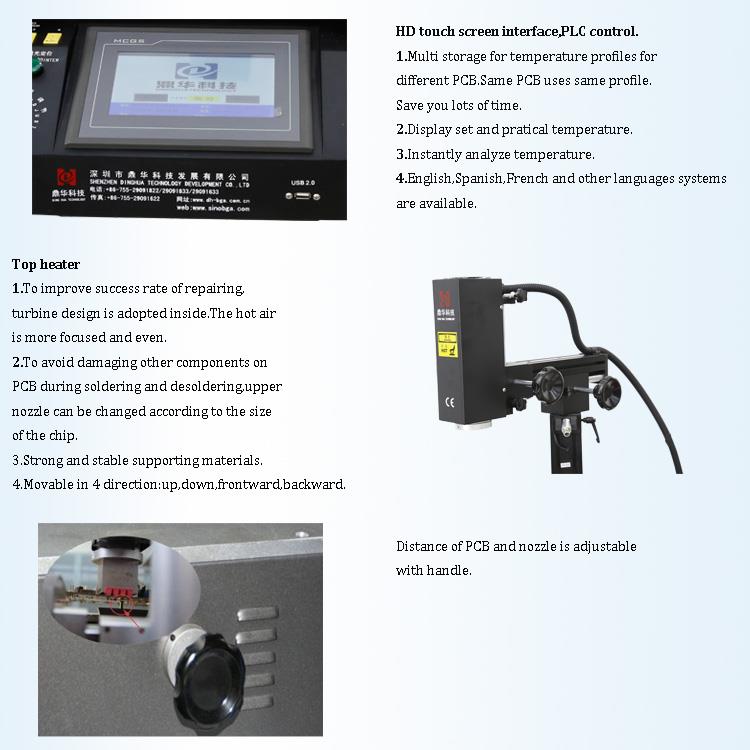

1.HD Touch screen interface;

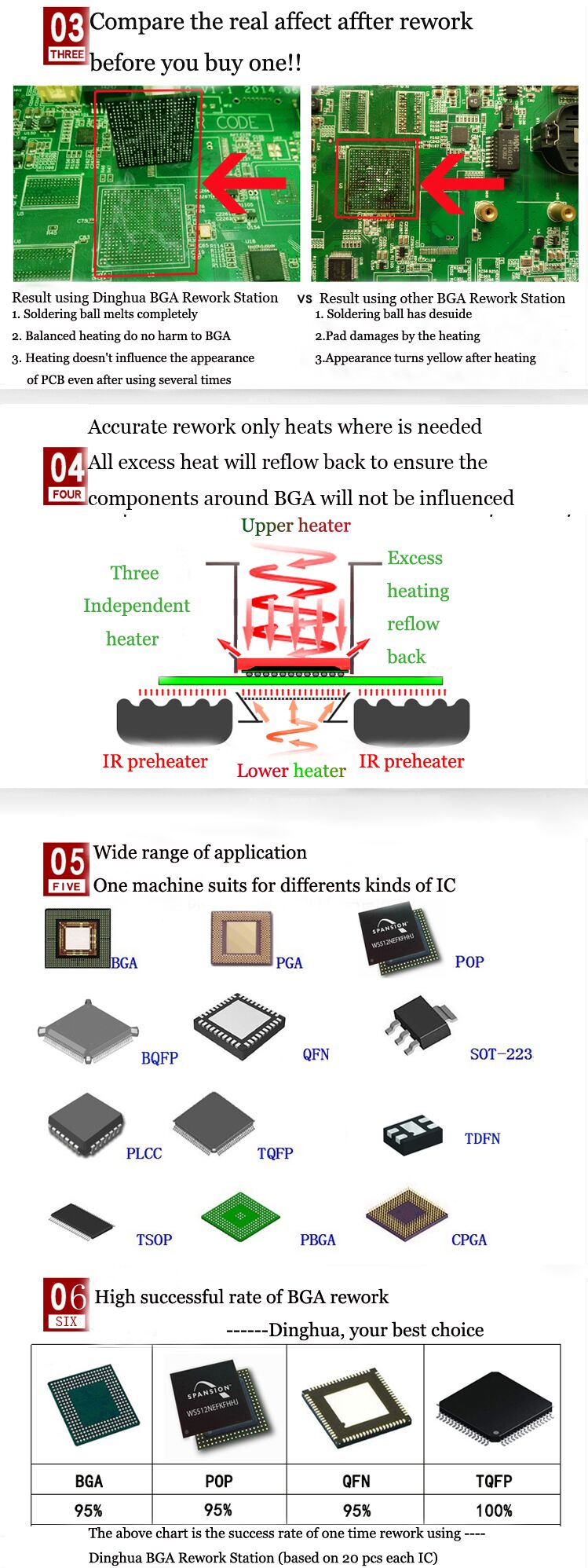

2.Tre uafhængige varmeapparater (varmluft og infrarød);

3. Vakuumpen;

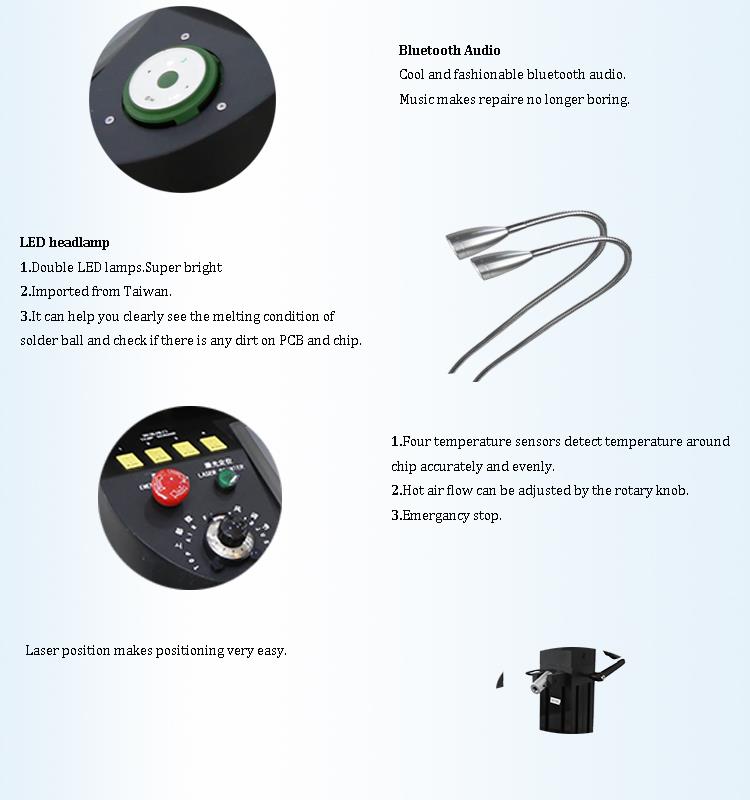

4. Led pandelampe.





4.Hvorfor vælge vores Hot Air Touch Screen SMD Rework Station?





5.Certifikat

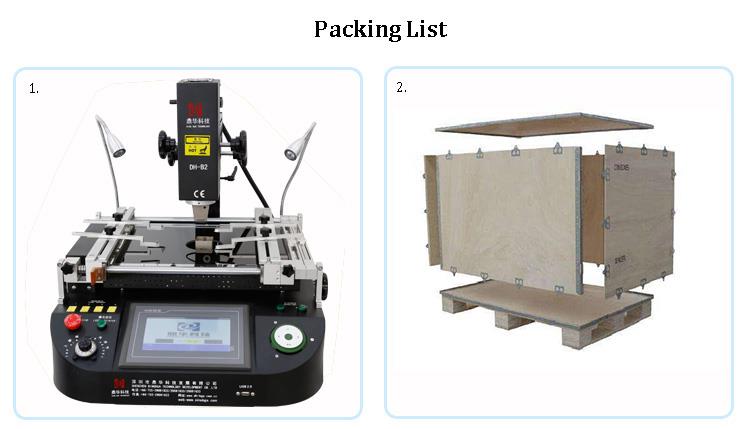

6. Pakning & forsendelse af Hot Air Touch Screen SMD Rework Station





8.Relateret viden

Forholdsregler ved brug af stencil

1. renheden af ​​stålnet

Hvorfor vaske stencils?

Garanti loddepasta tryk

Hold stencils godt strippet

Reducer printbro

Undgå at vælte, falde sammen og andre trykfejl

Vær forsigtig:

1. For at holde stencilen ren skal du sikre dig, at stencilen er beskyttet mod støv.

2. Stencilen skal rengøres umiddelbart efter brug for at undgå, at den resterende loddepasta hærder og er vanskelig

at fjerne.

3. Stencilerne skal placeres på en dedikeret hylde og placeres lodret. Pladerne og pladerne skal være isolerede

fra hinanden (kan filmes), og stabling og kontakt med hinanden er forbudt. Til stencils der

venter på at blive renset, må de ikke placeres tilfældigt for at undgå utilsigtet skade.



2. Når følgende abnormiteter opstår, skal den nyfremstillede stencil udskiftes og den gamle stencil renses.

1. Den allerede åbnede loddepasta-tønde overskrider den gyldige brugsperiode;

2. Stencilen har været brugt i 8 timer;

3. Stålnettilstopning (batchproduktionsfejl "ufuldstændig loddepasta-udskrivning");



3. metode til rengøring af stålnet

1. Online: Tør automatisk hver 5 stykker;

2. Off-line type: håndtørring, manuel rengøring med alkohol under lys;

3. Offline: ultralydsrensningsudstyr;



4. spændingstest af stålnet

1. Stencilen skal testes for spænding efter hver off-line rengøring;

2. Mål mindst fem spændingspunkter (fire hjørner + midtpunkter);

3-spændingen er generelt større end 30N;



5.håndtering af stencils

1. Levetiden for stencils bør specificeres og overvåges på en effektiv måde. Stencils, der overstiger

levetiden skal skrottes. Det er forbudt at bruge stencils til længerevarende brug. (normalt 100,000 gange)

2. Hver stencil skal være nummereret og tydeligt angive de produkter, der kan bruges pr. stencil.

3. Hver stencil skal altid garanteres at have reservedele, så den kan udskiftes hurtigt, når en

unormal situation opstår.



6. indvirkningen af ​​stålnet på loddepasta udskrivning

Tykkelsen af ​​stencilen og åbningsstørrelsen af ​​stålnettet bestemmer mængden af ​​loddepasta

trykt. Overdreven loddepasta vil forårsage brodannelse. For lidt loddepasta vil resultere i utilstrækkelig lodning eller ina-

loddemetal. Formen på åbningen af ​​stålnettet og glatheden af ​​stålnettets væg

også påvirke kvaliteten af ​​stripningen af ​​loddepastaen.
