Manuelt BGA Rework System

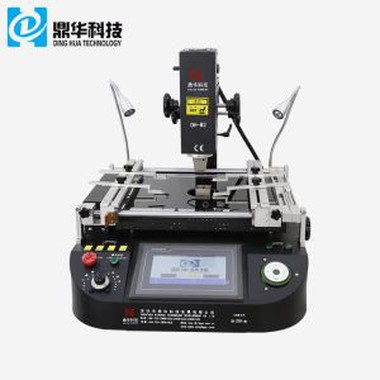

Manuel BGA Rework SystemsDH-5830 er præcisionsværktøjer, som giver brugerne mulighed forfjerne, udskifte og genfremstille komponenter, der er af Ball Grid Array (BGA) i naturen. For at udføre sådanne opgaver nøjagtigt, skalBGA reparationsstation med infrarød varmeudnytte styret opvarmning (top-/undervarmere). Derudover er BGA reparationsstationen med infrarød varme i stand til at give støtte og stabilitet, der er nødvendig for at opretholde justering og korrekt placering af meget små loddekugler. For at opnå dette bruger mange manuelle systemer en kombination af portalsystemer og termoelementer til at overvåge temperatur og position nøjagtigt under processen med at samle en BGA.



Hertil kommer denneBGA rework maskine til mobiltelefon reparationer specielt designet til reparation af mobiltelefon, bærbar computer og Xbox playstation PCB bundkort. Med dets kompakte fodaftryk og omkostningseffektive-priser er den blevet et populært valg i smartphonereparationsindustrien. Det lille og pladsbesparende design gør den ideel til reparationsværksteder og servicecentre, mens den overkommelige investering giver teknikere mulighed for at udføre BGA-efterarbejde på professionelt-niveau uden høje udstyrsomkostninger. Som følge heraf er det bredt vedtaget afmobiltelefonreparationsbutikker og individuelle reparationsteknikere.

























1. Vakuumsugepen

Vakuumsugepen letter sikker og effektiv fjernelse af BGA-chipaflodning, hvilket sikrer en bekvem og{0}}skadefri drift.

2. USB 2.0 Interface
Understøtter forbindelse til en computer eller mus til temperatur-kurveskærmbilleder og fremtidige systemopgraderinger.

3. Real-temperaturovervågning og -analyse
Viser både indstillede og aktuelle temperaturprofiler i realtid, hvilket muliggør præcis parameteranalyse og justering.

4. Ekstern temperatursensor
Giver nøjagtig-realtidstemperaturmåling og forbedrer proceskontrol under omarbejde.

5. Tre uafhængige varmezoner
Har øvre og nedre varme-luftvarmere kombineret med en infrarød bundforvarmningszone for ensartet og stabil opvarmning.

6. Lukket-sløjfetemperaturkontrol
K-type lukket-sløjfekontrolsystem sikrer høj temperaturnøjagtighed inden for ±2 grader.

7. Effektivt kølesystem
Høj-effekt kryds-køleventilator forhindrer PCB-deformation og beskytter omgivende komponenter.

8. Intelligent lydpåmindelse
Stemmealarmer 5-10 sekunder før opvarmningen er færdig for at hjælpe operatørerne med at forberede sig på forhånd.

9. Omfattende sikkerhedsbeskyttelse
Indbygget-overophedningsbeskyttelse sikrer sikker og pålidelig drift.



































1. Maskine: 1 sæt

2. Alt pakket i stabile og stærke trækasser, velegnet til import og eksport.

3. Topdyse: 3 stk (20*20mm, 30*30mm, 40*40mm)

Bundmundstykke: 2 stk (35*35mm, 55*55mm)

4. Bjælke (Støtteliste):2 stk

5. Blommeknop: 4 stk

6. Universal armatur:4 stk

7. Støtteskrue:5 stk

8. Penselpen: 1 stk

9. Vakuumkop:5 stk

10. Nøgle:3 stk

11. Temp sensor ledning:1 stk

12. Vakuumsuger: 5 stk

13. Professionel Instruktionsbog:1 stk

14. Værktøjskasse:1 stk





21. januar 2026 – Som det globale BGA-rework-stationsmarked forventes at nå450 millioner dollars i år, er en overraskende tendens ved at dukke op: den store-efterspørgsel efter manuelle og semi-automatiske systemer. På trods af presset på fuld automatisering forbliver professionelle manuelle stationer "guldstandarden" for miljøer med højt-mix, lavt-volumen og kritisk fejlanalyse.



Miniaturiseringsudfordringen

Med udrulningen af ​​5G og udbredelsen af ​​IoT-enheder krymper komponenterne, mens PCB-densiteten øges. Brancheledere kan lideDinghua teknologiogMartin SMTreagerer ved at integrere høj-optisk justering i manuelle arbejdsgange. Dette gør det muligt for teknikere at håndtere01005 komponenterogfine-tonehøjde BGA'ermed et niveau af taktil feedback, som fuldt robotiske systemer nogle gange mangler.



Nye "hybrid" varmeteknologier

Det tekniske landskab i 2026 bevæger sig væk fra rene varmluftsystemer. De seneste manuelle stationer er nu medHybrid opvarmning, som kombinerer:

Infrarød (IR) bundforvarmning:For at forhindre pladevridning og styre den termiske masse af flerlags PCB'er (op til 24 lag).

Præcisions varmluft topvarme:For at sikre fokuseret reflow uden at forstyrre tilstødende komponenter.



Fokus på sikkerhed og ergonomi

Nylige sikkerhedsrevisioner inden for elektronikfremstilling har ført til standardisering af integrerede sikkerhedsfunktioner i manuelle stationer. De nyeste modeller, som f.eksDinghua BGA rework station til mobiltelefon reparation DH-5830, omfatter nuvakuum suge pennesom standard sikkerhedskrav. Dette minimerer risikoen for mekanisk belastning af PCB-puderne under den "kritiske løft"-fase umiddelbart efter aflodning-et almindeligt fejlpunkt ved manuel omarbejdning.



Markedsudsigt: Reparation af bæredygtig kørsel

En vigtig drivkraft for det manuelle omarbejdningsmarked i 2026 er"Ret til reparation"lovgivning og det globale fremstød for cirkulær elektronik. Producenter vælger at omarbejde høj-bundkortsamlinger i stedet for at skrotte dem, hvilket fører til en stigning i efterspørgslen efter pålidelige, omkostningseffektive manuelle stationer i servicecentre i hele Nordamerika og Europa.
