Automatisk SMD Re-work System
-Nozzel med reflow vent.-Optisk justering-3 Temp Zones-Manuel og automatisk tilstand
Beskrivelse

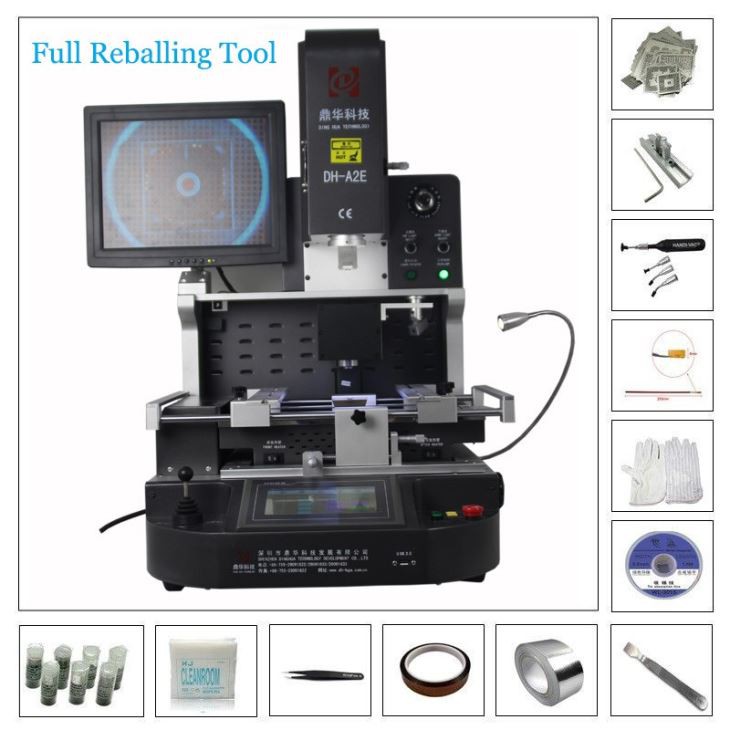

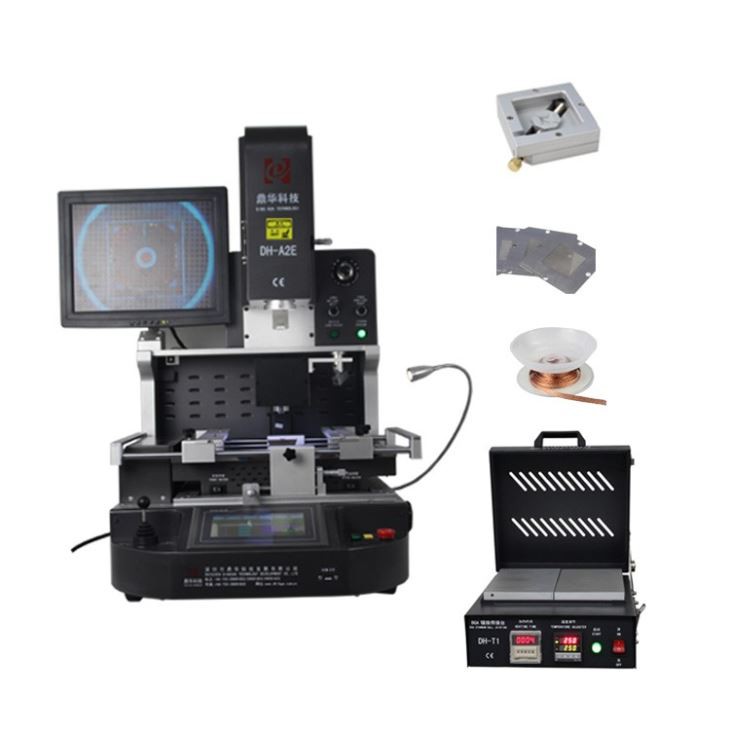

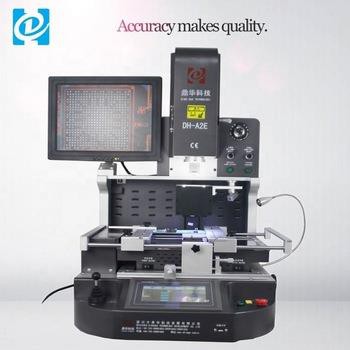

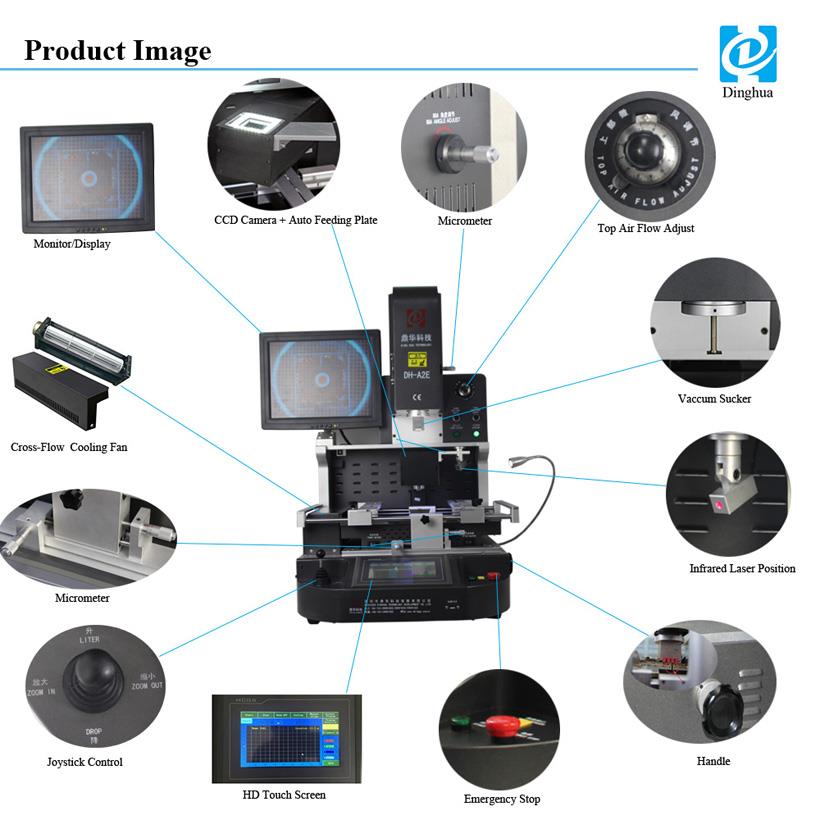

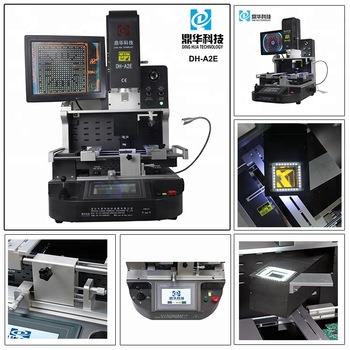

Automatisk SMD Re-work System DH-A2E
Et automatisk SMD rework system DH-A2E er et stykke elektronisk udstyr, der bruges til reparation eller
automatisk udskiftning af overflademonterede komponenter på printplader (PCB). Det generelt
bruger en kombination af varme-, luft- og vakuumteknikker til at fjerne og udskifte SMD-komponenter.
DH-A2E-modellen kan have specifikke funktioner og egenskaber, der adskiller den fra andre omarbejdninger
systemer. Det er bedst at konsultere producentens dokumentation eller websted for detaljerede oplysninger
om produktet.
Specifikationer:
| 1 | Samlet kraft | 5300w |
| 2 | 3 uafhængige varmelegemer | Top varmluft 1200w, nedre varmluft 1200w, bund infrarød forvarmning 2700w |
| 3 | Spænding | AC220V±10% 50/60Hz |

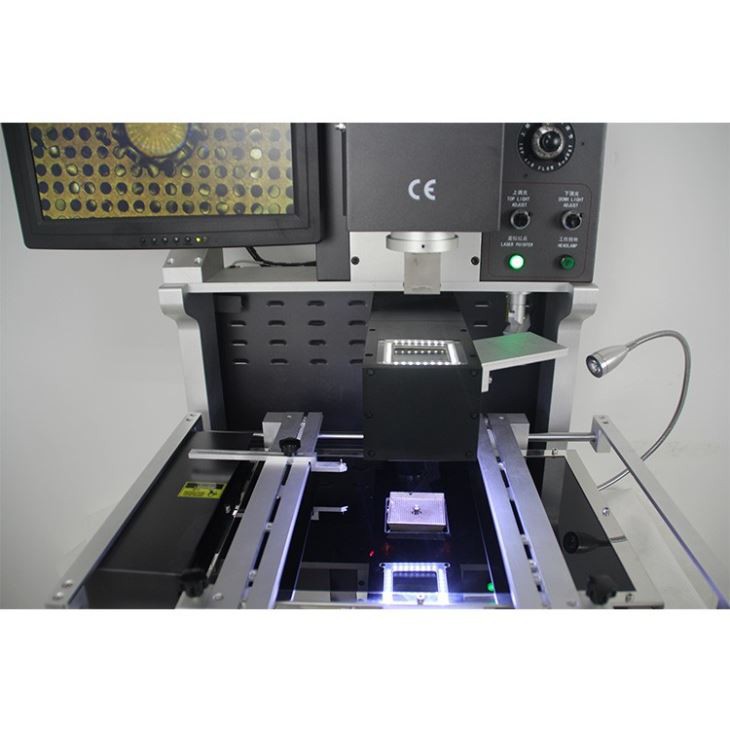

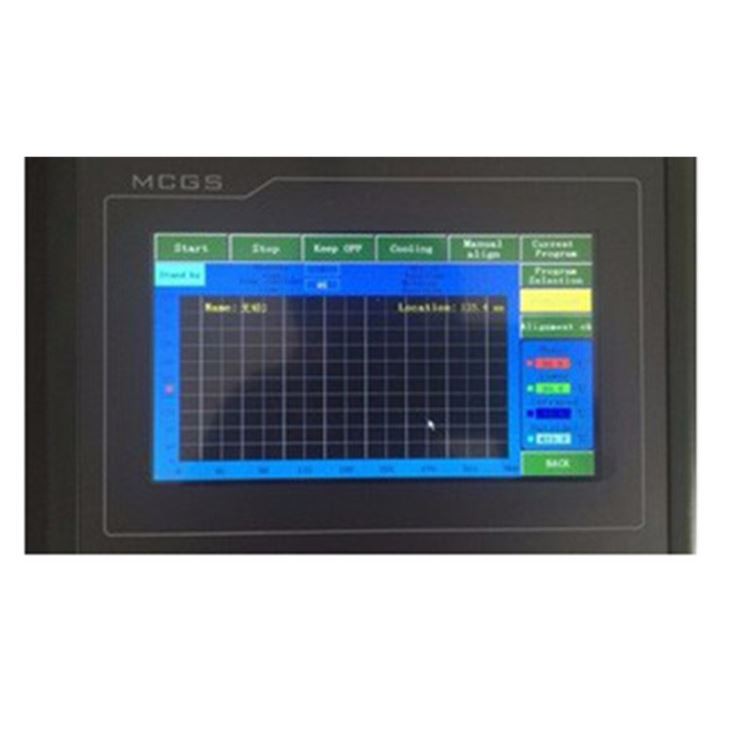

| 4 | Elektriske dele | 7'' berøringsskærm + høj præcision intelligent temp kontrolmodul + stepmotor driver + PLC + LCD display + høj opløsning optisk CCD system + laser positionering |
| 5 | Temperaturkontrol | K-Sensor lukket sløjfe + PID automatisk tempkompensation + temp modul, temp nøjagtighed inden for ±2 grader. |
| 6 | PCB positionering | V-rille + universal armatur + flytbar PCB-hylde |
| 7 | Gældende PCB-størrelse | Max 370x410mm Min 22x22mm |
| 8 | Gældende BGA-størrelse | 1*1mm~80*80mm |
| 9 | Dimensioner | 600x700x850 mm (L*B*H) |
| 10 | Nettovægt | 70 kg |

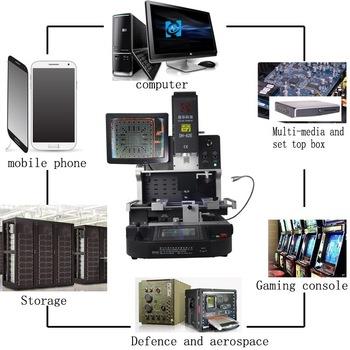

Ansøgninger:
Udbredt til reparation på chipniveau i følgende produkter:
1. Bærbar og stationær PCBA
2. Spilkonsoller, såsom Xbox One, Play Station 4 bundkort
3. Mobiltelefon PCBA, såsom iPhone bundkort
4. TV&TV Set-top boks bundkort
5. Server, printer, kamera osv. bundkort

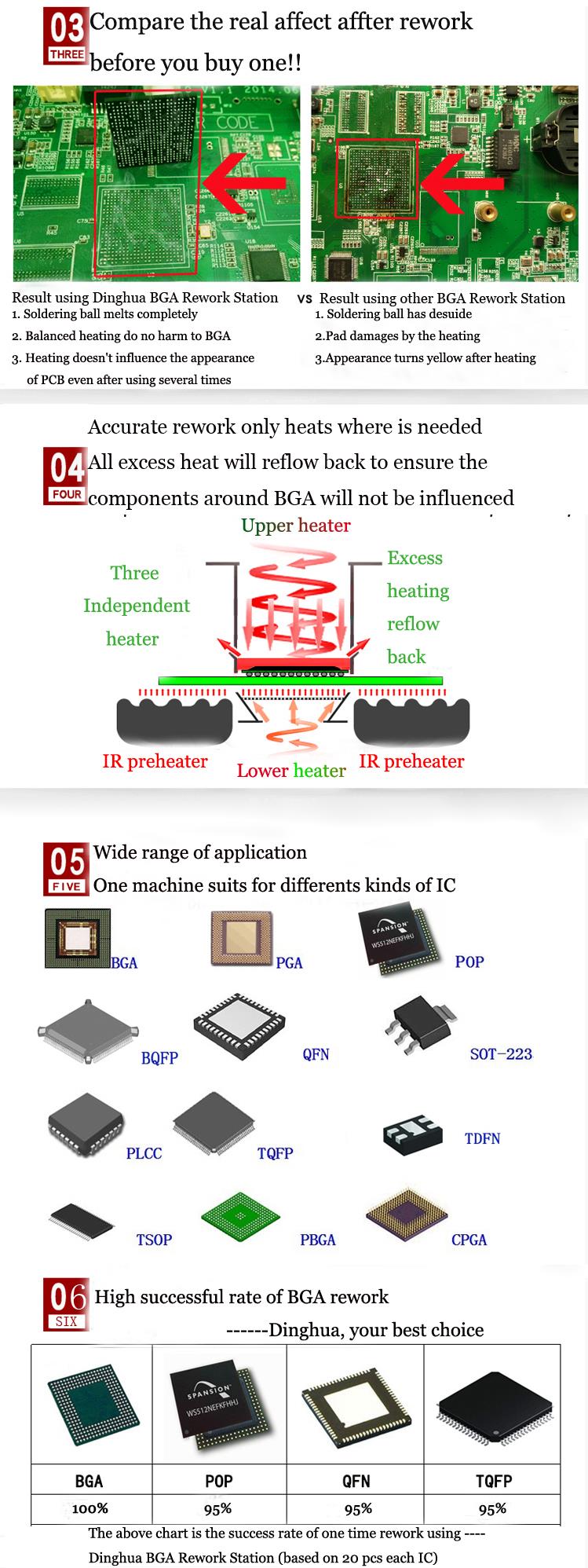

Kan omarbejde BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-chip.
DH-A2E er en professionel loddestation designet til at erstatte BGA-chips på printkort, der kræver høj effekt
opvarmning. Velegnet til brug med både blyholdig eller blyfri tin. Takket være de programmerbare profiler og høj kvalitet
varmeelementer vi har præcis kontrol over processen med lodning og dermed effektiviteten af reparationen.
Høj effekt gør, at DH-A2E er det perfekte værktøj til elektroniske tjenester med speciale i reparation af lap-
toppe og konsoller.

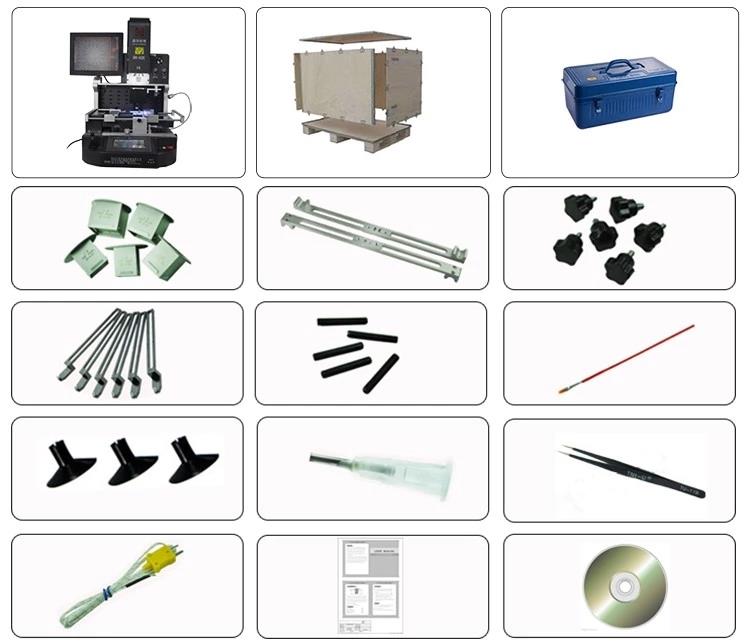

Pakke:
1. Maskine: automatisk smd re-work system
2. Alt sammen pakket i stabile og stærke trækasser.
3. Topdyse: 3 stk (31*31mm, 38*38mm, 41*41mm Bunddyse:2 stk (34*34mm,55*55mm)
4. Bjælke:2 stk
5. Blommeknop: 6 stk
6. Universal armatur:6 stk
7. Skrue:5 stk
8. Børste: 1 stk
9. Vakuumkop:3 stk
10. Vakuumnål:1 stk
11. Pincet: 1 stk
12. Temperaturfølerkabel:1 stk
13. Manual:1 stk
14. Demonstrations-cd: 1 stk
Vores service
1.Ved forsalg, gratis til demonstration og informationskonsultationer, på stedet eller via video.
2.Kan levere procesvideo eller træning før forsendelse, efter dit behov.
3. Ved eftersalg, med stærke professionelle tekniske back-up team.
4. Tilbyd enorm rabat for bulk ordre eller for gentagne ordrer.
5. Garanti: 1 år gratis, og for at modtage deleomkostninger i de yderligere år.
Hvorfor vælge os
Vi er producenten=egen fabrik+ maskindesign+plader produceret af os selv +
sprøjt pulveret+ stærk samle maskinteamet + emballage+gratis træning;
1). Logo/Mærke: Kundens design og logoer er velkomne, vi kan silkeprinte dit eget logo;
2). HUAWEI, SAMSUNG, TCL, ZTE, MEIZU, KONKA, LENOVO, FOXCONN sælger;
3). Har gode markeder i Korea, Japan, Nordafrika, Vietnam, Brasilien, Tyrkiet, Indien, Mexico og Sydasien,Mellemøsten og europæiske lande;
1). 100% NYHED fra Dinghua-fabrikken;
2). Over 20 R&D-ingeniører med 10 års erfaring;
3). Over 100.000 globale brugere;
4). Alle modeller godkendt CE ISO9001;
5). 100% QC inspektion før forsendelse;
6). Høj kvalitet og konkurrencedygtig pris.
