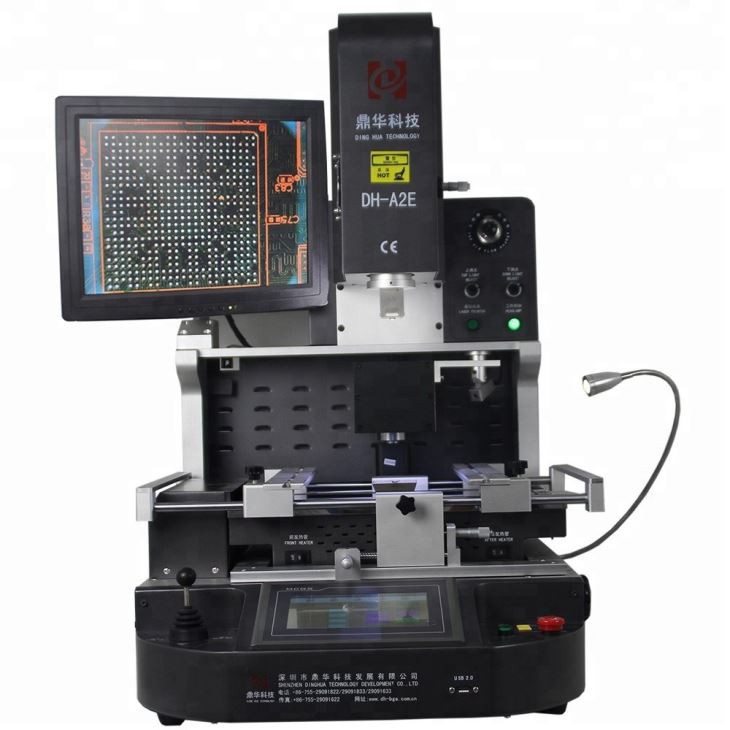

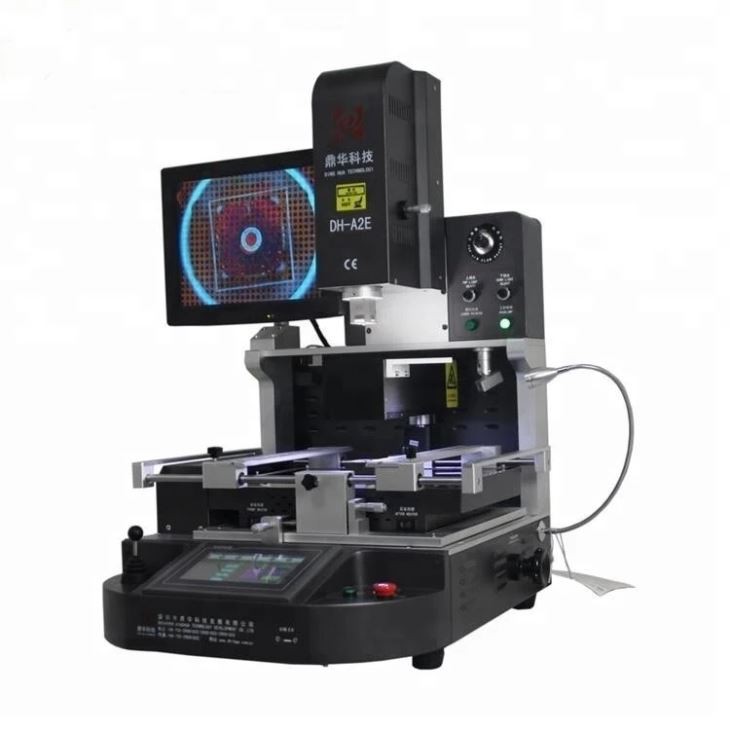

Mobiltelefonreparation BGA lodningstabeludstyr
1. Infrarødt varmesystem 2. Tre uafhængige varmeapparater 3. Topvarmer og dyse 2 i 1 design 4. varm luftdyse
Beskrivelse
Mobiltelefonreparation BGA lodningstabeludstyr
Operation Demo:
Mobiltelefonreparation BGA-lodningstabeludstyr "henviser til specialiserede værktøjer og arbejdsstationer, der bruges til lodning og omarbejdning af BGA (kuglegitter-matrix) komponenter i mobiltelefonreparationer . BGA er en type overflademonteringspakning, der bruges til integrerede kredsløb (ICS), der findes, der findes i cellphones .}}}}}}}}}}}}}}}}}}}}}}}}}}}}} man
Desoldering BGA Ball and Tin
Specifikationer:
| 1 | Total magt | 5200w |
| 2 | 3 uafhængige varmeapparater | Top varm luft 1200W, nedre varm luft 1200W, nederste infrarød forvarmning 2700W |
| 3 | Spænding | AC220V ± 10% 50/60Hz |
| 4 | Elektriske dele | 7 '' Touch Screen + High Precision Intelligent Temp Control Module + Stepper Motor Driver + PLC + LCD Display + Høj opløsning Optisk CCD -system + laserpositionering |
| 5 | Temperaturkontrol | K-sensor lukket loop + PID automatisk temp-kompensation + temp-modul, temp-nøjagtighed inden for ± 2 grader . |
| 6 | PCB -positionering | V-groove + universal armatur + bevægelig pcb hylde |
| 7 | Relevant PCB -størrelse | Max 370x410mm min 22x22mm |
| 8 | Relevant BGA -størrelse | 2x2mm ~ 80x80mm |
| 9 | Dimensioner | 600x700x850mm (l*w*h) |
| 10 | Nettovægt | 70 kg |
Ansøgninger:
Karakteristisk:

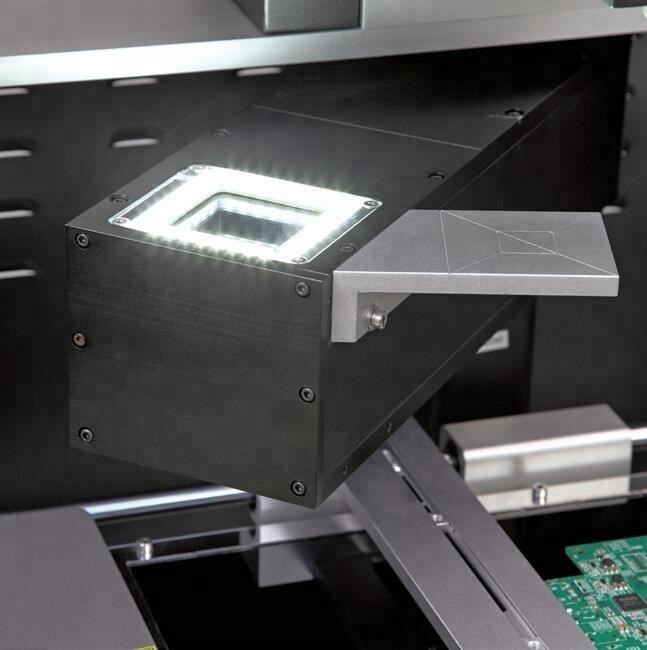

Mobiltelefonreparation BGA lodningstabeludstyrer designet til at arbejde med forskellige størrelser af BGA, QFP og andre komponenter . Det har et avanceret optisk system kaldet "Split Vision" og et præcist positioneringssystem, hvilket giver dig mulighed for let og sikkert at udskifte enhver komponent . den indbyggede LCD-monitor giver en nøjagtig justering af solbestillingen på bestyrelsen .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}.

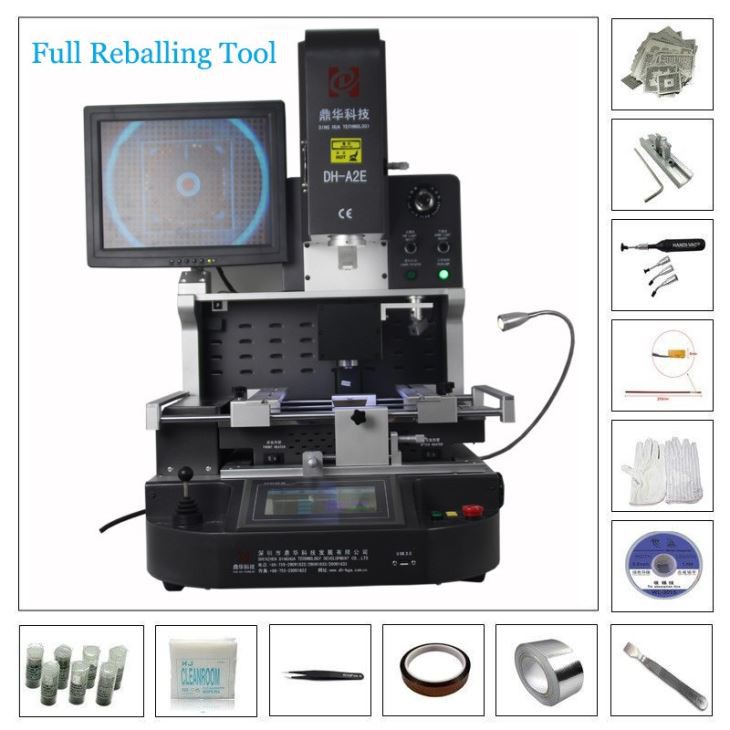

Pakningsliste:
Materialer: Stærk træsasse+træbjælker+Proof Pearl Cottons med film
- 1 pc mobiltelefonreparation BGA lodningstabeludstyr
- 1 pc børstepen
- 1 pc -brugsanvisning
- 1 pc CD -video
- 3 stk. Top dyser
- 2stk nederste dyser
- 6PCS Universal Fixtures
- 6 stk. Fastgjorte skruer
- 4PCS supportskrue
- Suckerstørrelse: diametre i 2,4,8,10,11 mm
- Indre hexagon -skruenøgle: M2/3/4
- Dimension: 81*76*85 cm
- Bruttovægt: 115 kg
Specifikation:
|
Total magt |
5200W |
|
Øverste varmeapparat |
1200W |
|
Bundvarmer |
2. 1200W, 3. IR -varmeapparat 2700W |
|
Spænding |
AC220V/110V ± 10 ％ 50Hz |
|
Fodringssystem |
Auto -fodringssystem til chip |
|
Betjeningstilstand |
To tilstande: Manuel og automatisk, gratis Vælg! HD-berøringsskærm, intelligent human-maskine, digital systemindstilling . |
|
Lagring af temperaturprofil |
50, 000 grupper (ikke-begrænset antal grupper) |
|
Optisk CCD -kameralinse |
Automatisk strækning og foldning for at vælge og placere BGA -chip |
|
Kameraforstørrelse |
1,8 millioner pixels |
|
Arbejdsbænk finjustering: |
± 15 mm fremad/bagud, ± 15 mm højre/venstre |
|
Placeringsnøjagtighed: |
± 0,015 mm |
|

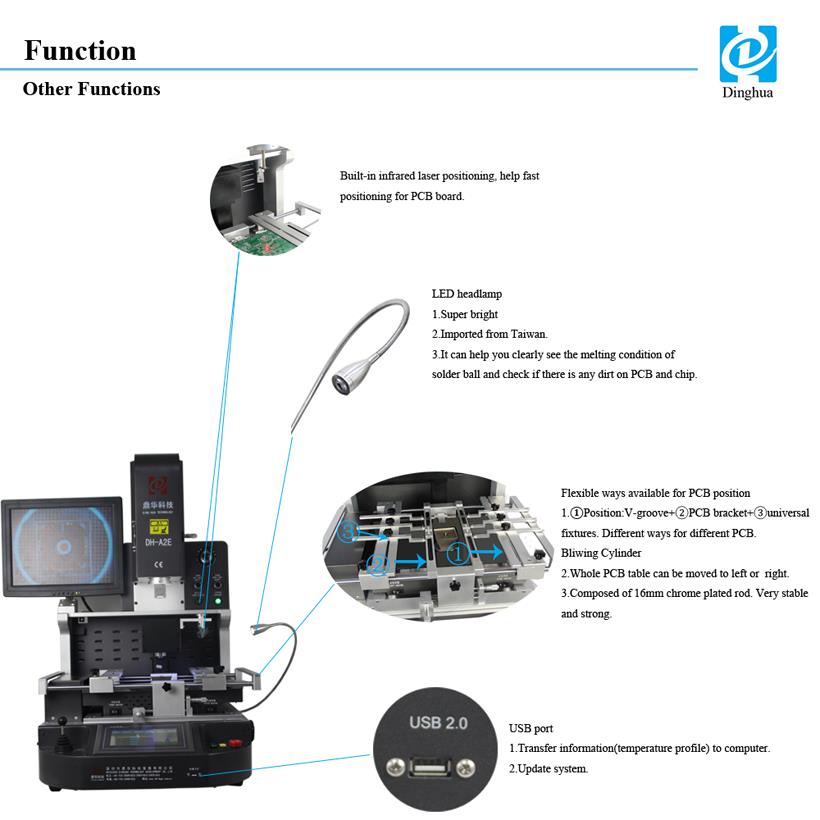

BGA -positionering |
Laserpositionering, hurtig og nøjagtig position af PCB og BGA |
|
PCB -position |
Intelligent positionering, PCB kan justeres i x, y retning med "5 point support" + v-groov pcb-beslag + universelle inventar . |
|
Belysning |
Taiwan førte arbejdslys, enhver vinkeljusterbar |
|
Temperaturkontrol |
K sensor, tæt loop, PLC -kontrol |
|
Temp -nøjagtighed |
± 2 grad |
|
PCB -størrelse |
Max 450 × 400 mm min 22 × 22 mm |
|
BGA -chip |
1x 1 - 80 x80 mm |
|
Minimum chipafstand |
0,015 mm |
|
Ekstern temperamentsensor |
1 stk |
|
Dimensioner |
L740 × W630 × H710 mm |
|
Nettovægt |
70 kg |
