Infrarød Touch Screen SMD Rework Station
Rework Station er det system, det er til lodning og aflodning til enhedsdelene på kortet. Enhedsdelene vil normalt være meget lille på pladen, derfor vil pladen blive opvarmet i et kun lille område. I dette tilfælde kan pladen deformeres med varme, og tilstødende dele kan blive beskadiget med varme.
Beskrivelse

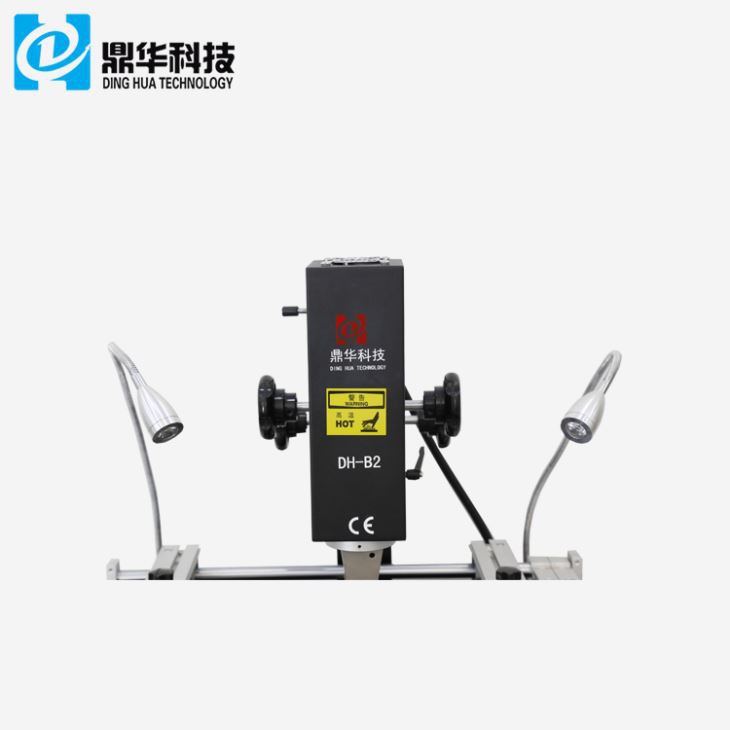

Infrarød Touch Screen SMD Rework Station
1. Produktegenskaber af infrarød berøringsskærm SMD rework station
1. Luftstrøm og temperatur kan justeres i et bredt område for at danne en højtemperaturbrise.
2. Det bevægelige varmehoved er let at betjene, varmlufthoved og monteringshoved er manuelt
styret, PCB-skydestativ er mikrojusterbar med x. Og. Y-akse.
3. Touch screen interface, plc kontrol, i stand til at vise temperaturkurver og to detekteringskurver
på samme tid.
4. To uafhængige varmeområder, temperatur og tid vises digitalt.
5. Understøtningerne til BGA-loddestøtterammen er mikrojusterbare for at begrænse lokal nedsænkning
i loddeområdet.
2.Specifikation af infrarød berøringsskærm SMD rework station

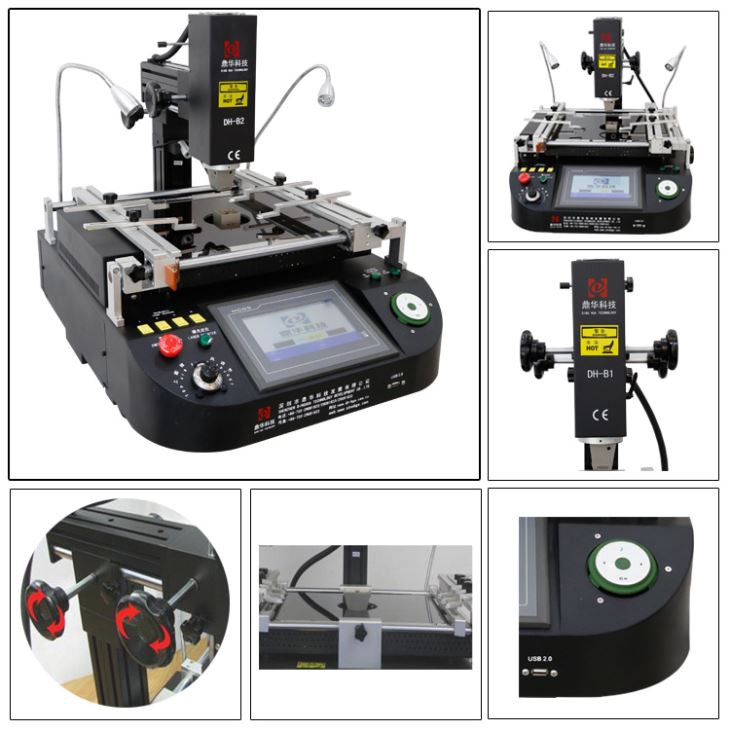

3.Details af infrarød touch screen smd rework station
HD Touch skærm interface;
2. Tre uafhængige varmeapparater (varmluft og infrarød);
3. Vakuumpen;
4. Led pandelampe.
4.Hvorfor vælge vores infrarøde touch screen smd rework station?
5. Certifikat for infrarød touch screen smd rework station
6.Packning & forsendelse af infrarød touch screen smd rework station
7. Kontakt os
Email: john@dinghua-bga.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
8.Relateret viden
Forholdsregler for BGA-omarbejdelse
1.Forvarmningsdefinition: Forvarmning opvarmer hele samlingen under smeltepunktet for loddet og
tilbageløbstemperatur.
Fordele ved forvarmning: Aktiver fluxen, fjern oxiderne og overfladefilmene fra det metal, der skal svejses
og de flygtige stoffer i selve fluxen, øger befugtningseffekten, reducerer temperaturforskellen mellem
den øvre og nedre PCB, forhindrer varmeskader, fjerner fugt og forhindrer popcorn-fænomenet,
reducere temperaturforskellen.
Forvarmningsmetode: Placer PCB'en i inkubatoren i 8 til 20 timer ved en temperatur på 80 til 100 grader
(afhængig af PCB-størrelsen).
2. "Popcorn": henviser til tilstedeværelsen af fugt i et integreret kredsløb eller SMD-enhed under svejsningen
proces hurtigt opvarmet, således at fugt ekspansion, fænomenet mikro-revner.
3. Termisk skade omfatter: Blyvridning af puden; substratdelaminering, hvide pletter, blærer eller misfarvning.
Iboende vridning af substratet og nedbrydning af dets kredsløbselementer er forårsaget af problemer med "usynlighed",
på grund af forskellige ekspansionskoefficienter af forskellige materialer.
4. Tre metoder til PCB-forvarmning ved placering eller efterbearbejdning:
Ovn: BGAs indre fugt kan bages for at forhindre popcorn og andre fænomener
Varmeplade: Denne metode anvendes ikke, fordi restvarmen i varmepladen hindrer afkølingshastigheden af
loddeforbindelsen, fører til udfældning af bly, danner en blypulje og reducerer styrken af loddeforbindelsen.
Varmlufttrug: Uanset formen og bundstrukturen af PCB-samlingen, kan den varme vindenergi
gå direkte ind i alle hjørner og revner af PCB-samlingen, så printkortet kan opvarmes jævnt, og opvarmningen
tid kan forkortes.
