Infrarød berøringsskærm BGA Rework Machine

                                                                  Infrarød berøringsskærm BGA Rework Machine



1. Produktegenskaber af infrarød berøringsskærm BGA Rework Machine

1.Med tre uafhængige temperaturzonekontrol, mere præcis;

2. Den første, anden temperaturvarmer, der bruger godt materiale, kan nøjagtigt regulere varm luftstrøm og temperatur,

høj temperatur genereret brise, den tredje langt infrarød temperatur varmeplade til at forvarme.

3.Den første temperaturzone med 8 segment temperatur op (ned)+8 segment konstant temperaturkontrol, kan

lagre 10 grupper temperaturkurve;

4. Første zone og anden starttemperaturkurve på samme tid, tredje zone starter køretemperaturen op

og ned på samme tid med første og anden zone;

5. Efter fjernelse og lodning skal du bruge højvolumenblæser til at afkøle printkortet, forhindre deformation af printkortet og sikre

effekten af ​​lodning;

3.Specifikation af infrarød berøringsskærm BGA Rework Machine

Magt	4500W
Topvarmer	Varmluft 800W
Bundvarmer	Varmluft 1200W, Infrarød 2400W
Strømforsyning	AC220V+10%,50/60HZ
Dimension	L 535*B650*H600 mm
Positionering	N-rille PCB-understøttelse og med ekstern universalarmatur
Temperaturkontrol	K-type termoelement, lukket sløjfe kontroluafhængig opvarmning
Temperatur nøjagtighed	±2 grader
PCB størrelse	Max 355*335 mm, Min 50*50 mm
Finjustering af arbejdsbord	±15 mm frem/tilbage +15 mm højre/venstre
BGA chip	80*80-2*2 mm
Minimum spånafstand	0.15 mm
Temp sensor	1 (valgfrit)
Nettovægt	30 kg

4.Details of Infrarød Touch Screen BGA Rework Machine

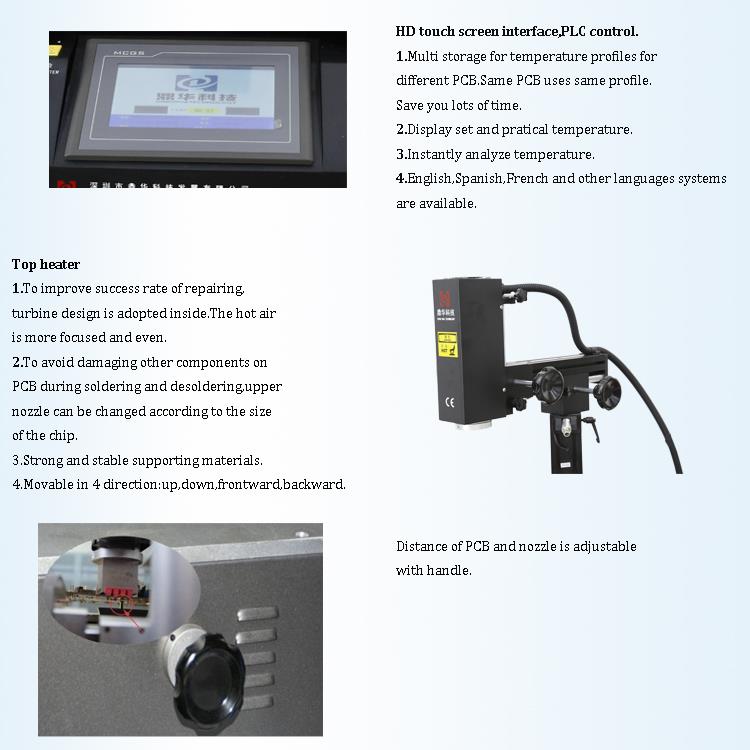

1. HD Touch skærm interface;

2.Tre uafhængige varmeapparater (varmluft og infrarød);

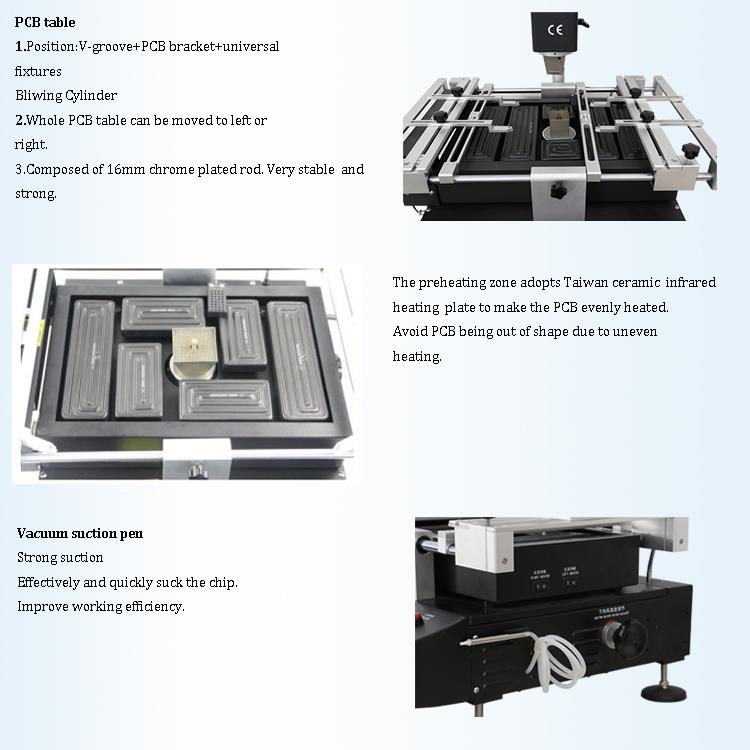

3. Vakuumpen;

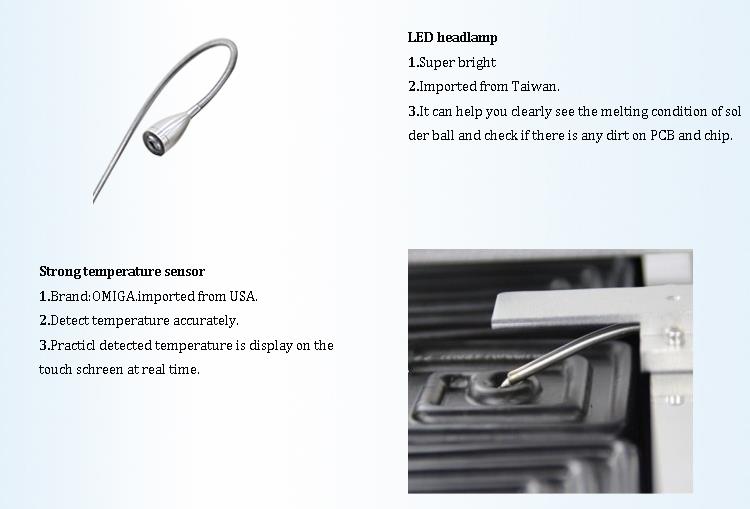

4. Led pandelampe.

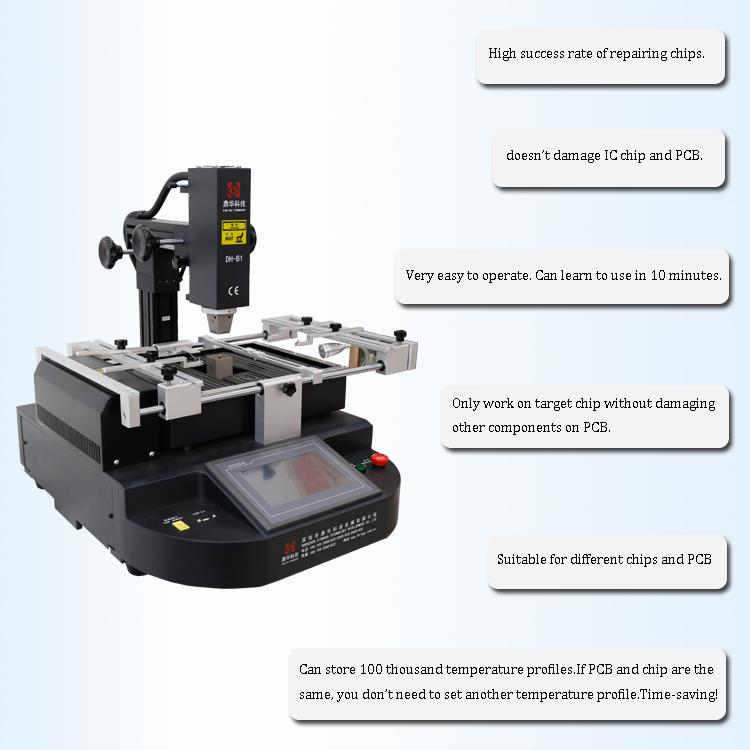

5. Hvorfor vælge vores infrarøde berøringsskærm BGA Rework Machine?

6. Certifikat for infrarød berøringsskærm BGA Rework Machine

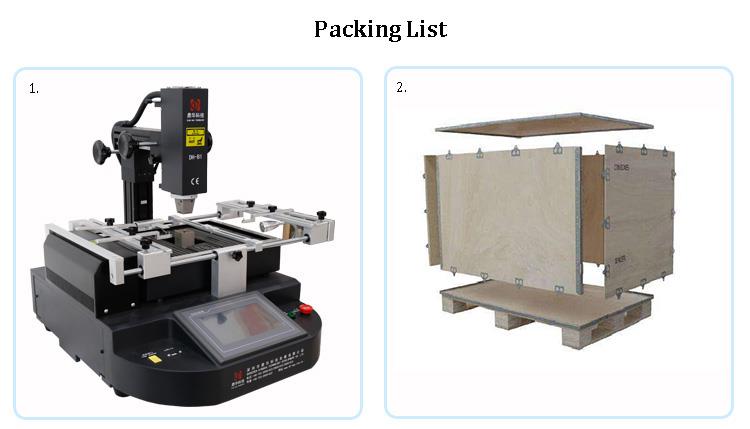

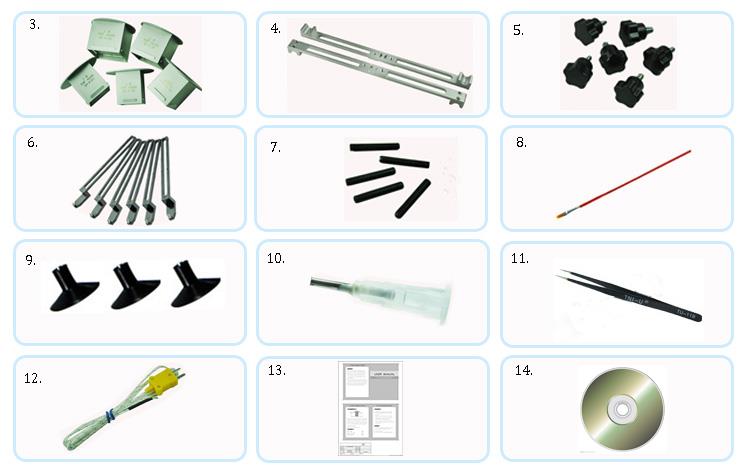

7. Pakning & forsendelse af infrarød berøringsskærm BGA Rework Machine

8.Relateret viden

Standard metoder til BGA reballing?

Den første er "tinpasta" + "blikkugle,"

Den anden er "hjælp med at indsætte" + "blikkugle."

Hvad er "tinpasta" + "blikkugle"? Faktisk er dette den bedste og mest almindelige kugleplantningsmetode, der er anerkendt. De kugler der er plantet på denne måde hargod svejsbarhed og god glans. Loddeprocessen viser ikke udseendet af en løbende kugle, og den er lettere at kontrollere og holde.

Den specifikke metodeis Brug først loddepasta til at udskrive på BGA-puden, og tilføj derefter en vis størrelse loddekugle på den. På dette tidspunkt er loddepastaens funktion at klæbe loddetkugle og gør loddekuglens kontaktflade større, når loddet opvarmes. Loddekuglen vil blive opvarmet hurtigere og mereomfattende. Dette vil gøre det muligt for loddekuglen at blive loddet til BGA-puden bedre efter loddesmeltning, hvilket reducerer muligheden for lodning.

Hvad er "loddepasta" + "blikkugle"? Det er let at forstå betydningen af ​​denne sætning gennem ovenstående forklaring. Kort sagt bruger denne metode loddepastai stedet for loddepasta. Loddepastaens egenskaber er dog meget forskellige fra loddepastaens egenskaber. Loddepastaen bliver flydende nårtemperaturen stiger, og det forårsager let

than lodde bolden til at løbe rundt; desuden er loddepastaen af ​​loddepastaen dårlig, så det siges, at Den første metodekugleplantning er ideel.

Disse to metoder kræves selvfølgelig alle for at være dedikerede værktøjer såsom tee-stativ. De specifikke trin i metoden "Stinky Paste" + "Spheroidal Ball" er som følger:

1. Forbered først kugleplantningsværktøjet. Kugleplantesædet skal rengøres og tørres med alkohol for at forhindre, at loddekuglen ruller jævnt.

2. Placer den færdige chip på kugleholderen.

3. Indsæt loddepastaen. Naturligt optøet og jævnt omrørt, og jævnt på bladet;

4. Læg loddepasta på positioneringsbasen for at udskrive loddemetalindsæt, og prøv at kontrollere vinklen, styrken og trækhastigheden af ​​håndskrabepastaen. Fjern loddepastaboksen.

5. Efter at have bekræftet, at loddepastaen er jævnt trykt på hver pude på BGA'en, skal du placere loddekuglen på kuglen, og derefter placere

loddekuglen, ryst kugleholderen, og lad denloddekugle rulle ind i nettet. Sørg for, at hvert net har en loddekugle, og saml derefter loddekuglerne og fjern brættet.

6. Tag den frisklavede BGA ud af bunden og vent på, at den er bagt. (Det er bedre at bruge reflow lodning. Brug en lille mængde varm luft. Pistolen er OK,). Dette fuldenderbolden. Proceduren for "Soldering Paste" + "Spheroidal Ball" metoden er som følger: "3" og "4" trin skal kombineres i et trin: Brug en børste til at påføre loddeindsæt i stedet for stencil print, men direkte jævnt børstning til BGA'erne På puden er de andre trin stort set de samme som den første metode.
