IR Optisk BGA Rework Station

1. med et stort IR -forvarmningsområde
2. Justerbar varmluftstrøm til forskellige chips3. temperaturprofiler gemt4. realtidstemperaturer, der vises på en berøringsskærm.

Send forespørgsel

Beskrivelse

1. Produktintroduktion

Det fleksible omarbejdningsevne til udfordrende opgaver

Kraftig varm luftopvarmning i den øverste emitter: 1.200 W
Kraftig varm luftopvarmning i den nedre emitter: 1.200 W
Stærk infrarød forvarmning i den nederste emitter: 2.700 W
Fire termoelementskanaler til præcis temperaturmåling
Dynamisk IR -opvarmningsteknologi til store PCB (370 × 450 mm)
Høj præcision (+/- 0. 025 mm) Auto Pick & Place med motoriseret zoom AF-kamera
Intuitiv drift via 7 "berøringsskærm med 800 × 480 opløsning
Indbygget USB 2. 0 Port
Motoriseret zoom reflow proces kamera til procesovervågning
Avanceret automatisk chipfodringssystem

2. produktspecifikationer

Dimensioner (W x D X H) i mm	660 × 620 × 850
Vægt i kg	70
Antistatisk design (Y/N)	Y
Effektvurdering i W	5300
Nominel spænding i V AC	220
Øvre opvarmning	Varm luft 1200W
Lavere opvarmning	Varm luft 1200W
Forvarmningsområde	Infrarød 2700W, størrelse 250 x330 mm
PCB -størrelse i mm	Fra 20 x 20 til 370 x 410 (+x)
Komponentstørrelse i mm	fra 1 x 1 til 80 x 80
Operation	7- tomme indbygget berøringsskærm. 800*480 Opløsning
Testsymbol	Ce

3. produktapplikationer

Dinghua DH-A2E er en avanceret varmlufts-omarbejdningsstation designet til samlingen og omarbejdning af alle typer SMD-komponenter.

Dette system er en bestseller for professionel mobil enhed omarbejde i miljøer med høj densitet. Dets høje niveau af procesmodularitet gør det muligt at afslutte alle omarbejdningstrin inden for et enkelt system. DH-A2E er ideel til brug i F & U, procesudvikling, prototype og produktionsindstillinger.

Det understøtter applikationer, der spænder fra 01005 komponenter til store BGA'er på små til mellemstore PCB, hvilket sikrer meget reproducerbare lodningsresultater.

Højdepunkter

Industrieledende termisk styring
Højeffektiv brætvarmer
Kontrol af lukket sløjfe
Automatiseret topvarmerkalibrering

Application photo.png

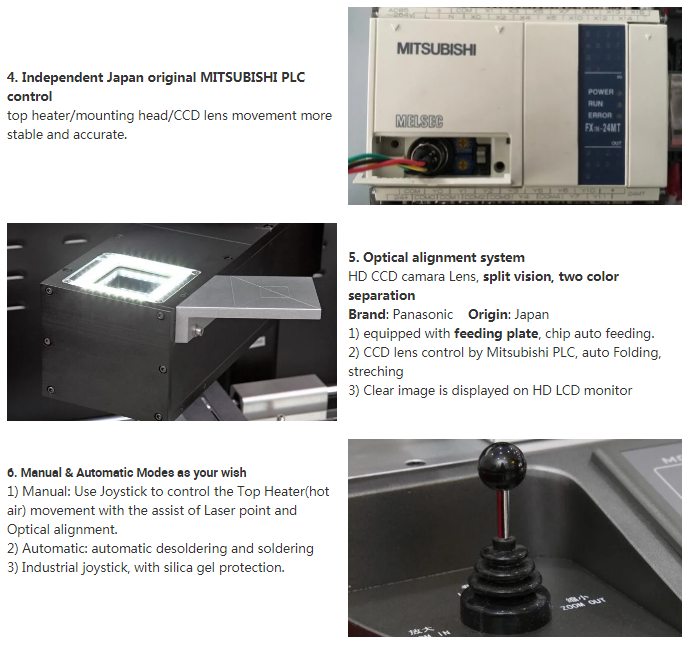

4. Produktoplysninger

product-1-1

5. Produktkvalifikationer

product-1-1

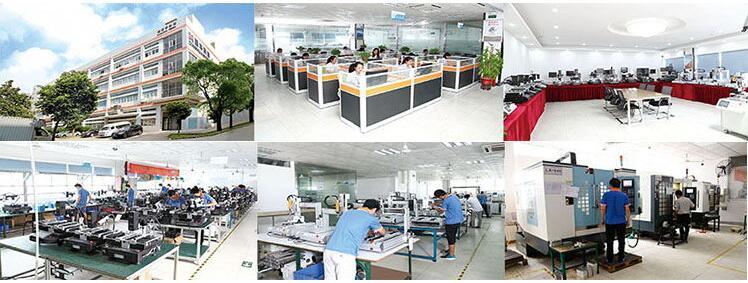

6. Vores tjenester

Dinghua er en anerkendt global leder inden for udvikling af løsninger til samling og reparation af avancerede elektroniske systemer.

I dag fortsætter Dinghua med at tilbyde innovative produkter, løsninger og træning til omarbejdning og reparation af trykte kredsløbssamlinger.

Vores unikke evner og fremadstormende vision har leveret universelle løsninger til både gennemgående hul og overflademontering og omarbejdningsudfordringer inden for avanceret elektronik.

Vores stærke engagement og velprøvede track record har resulteret i et omfattende udvalg af monterings- og reparationsløsninger, der er skræddersyet til at imødekomme dine behov-om du arbejder med ISO 9000 standarder, industrielle specifikationer, militære krav eller dine egne interne retningslinjer. Uanset udfordringen er Dinghua klar til at sætte et nyt benchmark til dig.

Dinghua - Over 10 års industriel ledelse, leverer systemer og løsninger til lodning, omarbejdning og elektronisk reparation.

7. FAQ

Elektroniske enheder og gadgets bliver mindre og slankere hver dag takket være kontinuerlige teknologiske fremskridt inden for elektronikindustrien. Verdens øverste elektronikfirmaer konkurrerer om at producere de mest kompakte og effektive enheder.

To nøgleteknologier, der driver denne tendens, erSMDS (Surface Mount -enheder)ogBGAS (Ball Grid Arrays)-Konkurrencelektroniske komponenter, der hjælper med at reducere størrelsen på enheder.

Forståelse af BGA: Hvad er Ball Grid Array, og hvorfor bruge det?

BGA, ellerBoldgittermatrix, er en type emballage, der bruges i overflademonteringsteknologi (SMT), hvor elektroniske komponenter er direkte monteret på overfladen af trykte kredsløbskort (PCB). I modsætning til traditionelle komponenter med ledninger eller stifter, bruger en BGA-pakke en række metallegeringskugler arrangeret i et gitter, dermed navnet.

Disse loddekugler er typisk lavet af tin/bly (SN/PB 63/37) eller tin/bly/sølv (SN/PB/AG) legeringer.

Fordele ved BGA over SMD'er:

Moderne PCB er tæt fyldt med elektroniske komponenter. Når antallet af komponenter øges, gør størrelsen på kredsløbskortet også. For at minimere PCB -størrelse bruges SMD- og BGA -komponenter, fordi de er kompakte og kræver mindre plads.

Mens begge teknologier hjælper med at reducere bestyrelsesstørrelsen,BGA -komponenter tilbyder flere forskellige fordele-som længe de er loddet korrekt for at sikre en pålidelig forbindelse.
