Computerboks Bilreparation
1.Computer boks bil reparation også kaldet ECU (elektronisk kontrol modul) reparation.
2. Temperaturprofiler gemt så mange som op til 50 000 grupper.
3. Én tast til Start for automatisk at lodde eller aflodde.
4.Hybrid opvarmning, som bedre gør PCB beskyttet.
Beskrivelse
Høj automatisk efterbearbejdningsmaskine til computerboks bilreparation
Med højere pris/ydelsesrationer og ejerskab af patenteret optisk tilpasningsteknologi er DH(Dinghua) omarbejdningssystem blevet placeret i toppen af markedet rundt om i verden. Selv i mobiltelefonindustrien vandt vi også Googles bud, endsige andre industrier, for eksempel bil-ECU, bærbar computer og kommunikationsudstyr og så videre.
Produktparameter:
| Model | DH-A2E |
| Strømforsyning | 110~220V +/- 10% 50/60Hz |
| Nominel effekt | 5000W |
| Overvarme | Varmluft som kan justeres |
| Bundvarme | Hybridvarme til PCBa og spånniveau |
| Montering | Optisk justering, synlige procedurer, nøjagtighed 0.01 mm |
| PCB størrelse | 10*10~450*500mm |
| Chips | 1*1~80*80 (mere end 80*80mm, valgfri) |
| Automatiseringsniveau | Højautomatisk |
| Eftersalg | Online guide og træning (videoopkald hvis nødvendigt) |
| Loddekugle | Bly eller blyfri og loddepasta (bruger leverer) |
| Strømstik | Som kundens krav |
| Frekvens | 3 timers arbejde, 10 minutters hvile |
| Chip-føder | Bær automatisk en chip for at lodde eller modtage og gå tilbage |
| Optisk CCD | Automatisk |
| Sidekamera | Observer status for smeltning af loddekugle (valgfrit) |
| Dimension | 600*700*850 mm |
| Vægt | 70 kg |
Maskinens betjeningsprocedurer:

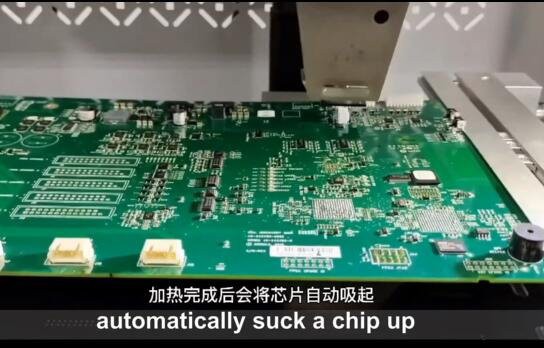

1. Fjernelse eller aflodning af chip/komponent:
En nøgle til at starte, chip vil blive afhentet automatisk efter opvarmning.

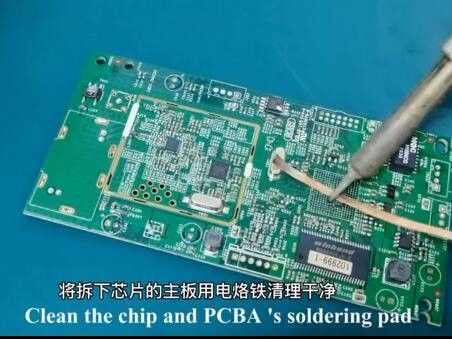

2. Chip og PCB loddepuder renset
Rens manuelt chip fjernet og loddepuder til reballing forberedelse.
3. Reballing eller udskrivning af loddepasta
I henhold til chips' krav om at reballe eller udskrive loddepasta,
for bedre at beskytte miljøet, foreslår vi, at du bruger
blyfri loddekugle eller loddepasta.

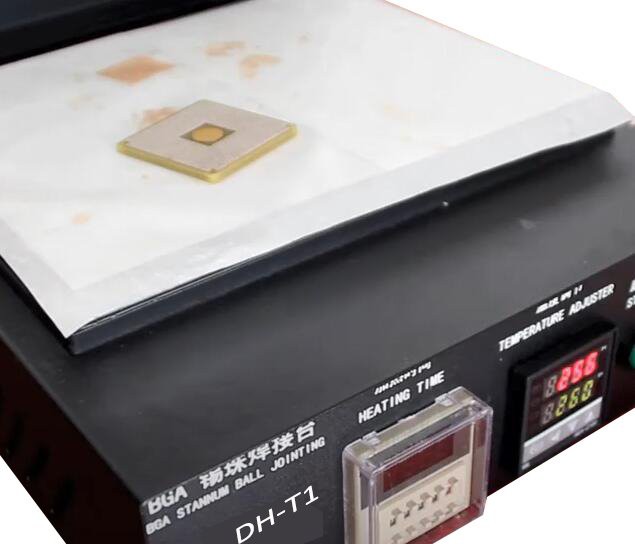

4. Gør loddekugle eller loddepasta størknet
Du kan bruge en lille station som ovenfor (DH-T1), som er opdelt i 2 dele, en er til opvarmning, en er
til afkøling.
5. Optisk justering.
Monteringsnøjagtigheden er op til 0.01 mm, og sørg for, at en chip er sat helt i sin ret
position på bundkortet.
6. Lodning.
Automatisk lodning, automatisk afkøling og maskine automatisk
nulstil, hvilket er mere praktisk at bruge næste gang.
Computerboks Bilreparation: Kendskab til relaterede oplysninger

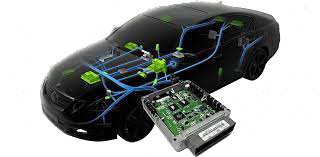

En kørecomputer bruges generelt i EFI-køretøjer (Electronic Fuel Injection) til at kontrollere mængden af brændstofindsprøjtning, blandingsforhold og andre funktioner. Den består af en mikrocomputer og perifere kredsløb. En mikrocomputer integrerer en mikroprocessor (CPU), hukommelse og input/output-grænseflader på en enkelt chip.
Hovedkomponenten er mikrocomputeren, med CPU'en som kernedelen. ECU'en (Electronic Control Unit) konverterer inputsignalet til digital form, udfører sammenlignende behandling baseret på lagrede referencedata og beregner outputværdien. Udgangssignalet forstærkes derefter med strøm for at styre forskellige justeringsservokomponenter, såsom relæer og kontakter.
ECU'en er sammensat af tre dele: indgangskredsløbet, mikrocomputeren og udgangskredsløbet. Indgangskredsløbet accepterer signaler fra sensorer og andre enheder, filtrerer og forstærker disse signaler og konverterer dem til et bestemt spændingsniveau. De signaler, der sendes fra sensorerne til ECU'ens indgangskredsløb, kan enten være analoge eller digitale. Den analoge/digitale konverter i indgangskredsløbet konverterer analoge signaler til digitale, som derefter transmitteres til mikrocomputeren. Mikrocomputeren behandler disse forbehandlede signaler og sender de behandlede data til udgangskredsløbet. Udgangskredsløbet forstærker den digitale informations kraft og konverterer den i nogle tilfælde tilbage til et analogt signal, som driver de kontrollerede justeringsservokomponenter.
